2.3.6 Synchronisieren/Pairing Antriebsmotor mit Handsender

Der Antriebsmotor wird
Motoranleitung mit dem
siert/gepairt (Gleichzeitiges Drücken der AUF- und AB-
Taste am Handsender für 2sek.), sodaß mit dem Hand-
sender der Motor in beide Richtungen gedreht werden
kann.
Mit dem Handsender die Motorposition so einstellen,
dass die Verbindungslinie der Schraublöcher an der
Gehäuseverlängerung Metall / Seilkegelzentrierelement
Kunststoff ca. 45Grad zum verlängerten Spannseil steht.

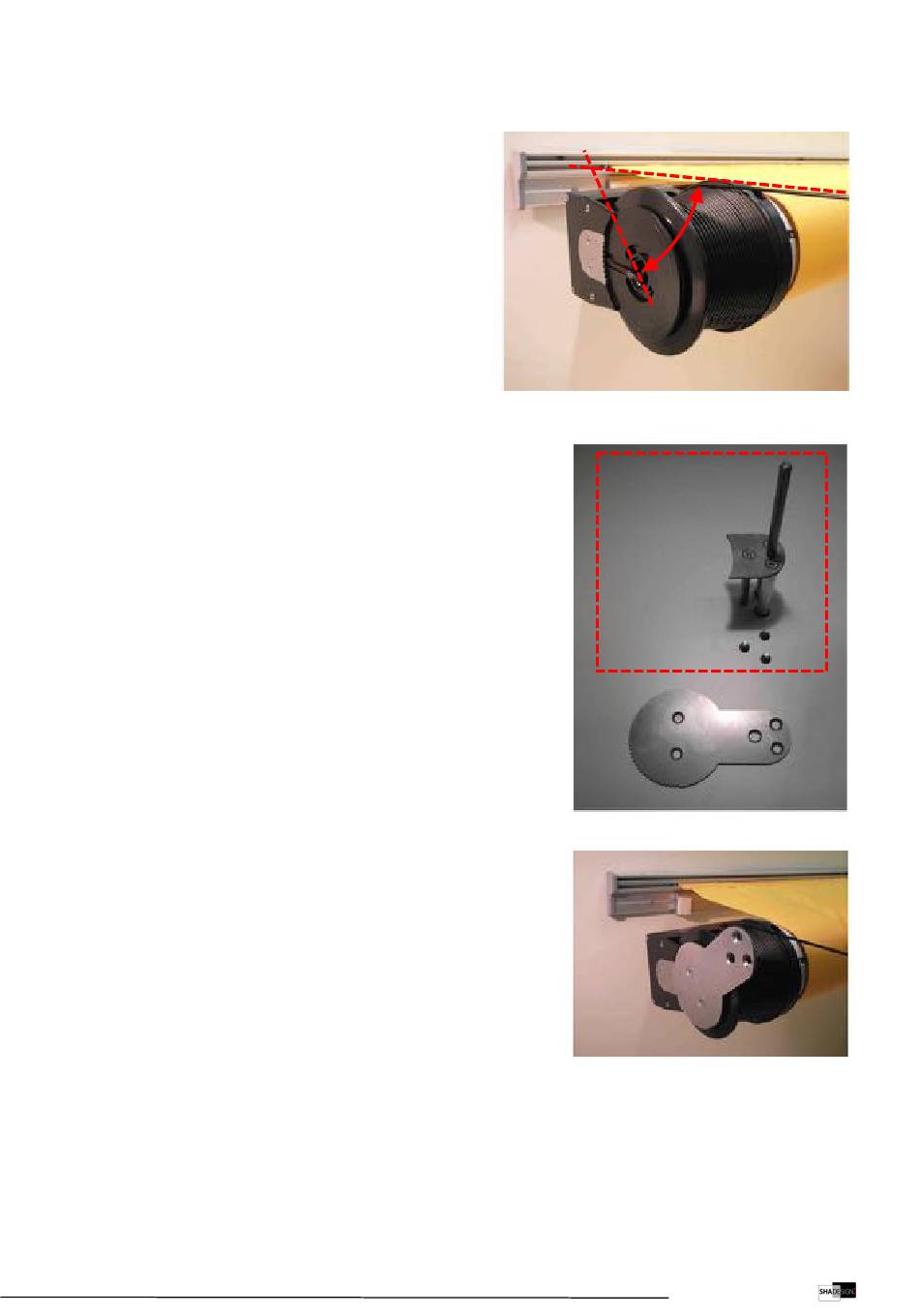

Bild rechts: Position Verbindungslinie der zwei Schrau-
benlöcher zu Verlängerung Spannseil (45°)
2.3.7 Montage Edelstahlauslegerarm an An-
triebsmotor + Antriebsgehäuse
Danach wird der gezahnte, flache Teil des Auslegerarmes (die 3 kur-
zen Senkkopfschrauben zur mittleren Verbindungsachse sowie zu
den beiden äußeren Achsen mit Rollen sind für diesen Schritt abge-
schraubt und der zweite Teil des Edelstahlauslegers mit den Rollen
und dem Überrollstopp ist vom restlichen Auslegerarm abgenom-
men) an das Antriebsgehäuse herangeführt, sodaß
•
sich die beiden Schraubenlöcher mit den Schraubenlöchern an
der Gehäuseverlängerung Metall / Seilkegelzentrierelement
Kunststoff decken und
•
unter passender Drehung die hintere Fläche des Antriebsgehäu-
se möglichst im rechten Winkel zur ausgerollten Segeltuchfläche
steht
Bild rechts: Antriebsarm ohne 2.Teil mit den drei Verbindungsach-
sen + zwei Rollen + Überrollstopp auf Motorgehäuse
Nun werden die zwei längeren, beim Einbau des Antriebsmotor
bereitgehaltenen Schrauben in die zwei Schraubenlöcher des Edel-
stahlauslegerarmes gesteckt und unter Drehung mit der Gehäuse-
verlängerung des Motors fest verbunden, die Verzahnung des An-
triebsgehäuse + des Auslegerarmes greifen ineinander.
Bild rechts: Antriebsarm mit 2 eingeschraubten Schrauben in Mo-
torgehäuseverlängerung
Der zweite Teil des Edelstahlauslegers wird jetzt so zum großen Teil des Edelstahlauslegers positioniert, dass:
das Spannseil zwischen den zwei Rollen liegt
•
das Spannseil oberhalb der 3.Verbindungsachse (ohne Rollen) liegt
•
die Löcher in den Stirnflächen der drei Verbindungsachsen sich mit den Schraublöchern des großen Edel-
•
stahlauslegers decken
gemäß der Somfy-
Handsender synchroni-
ca.45°
Teil 2
des Aus-
legerarm
