Einbau Antriebsmotor - shadesign SHADEONE Montage, Betrieb, Wartung & Pflege

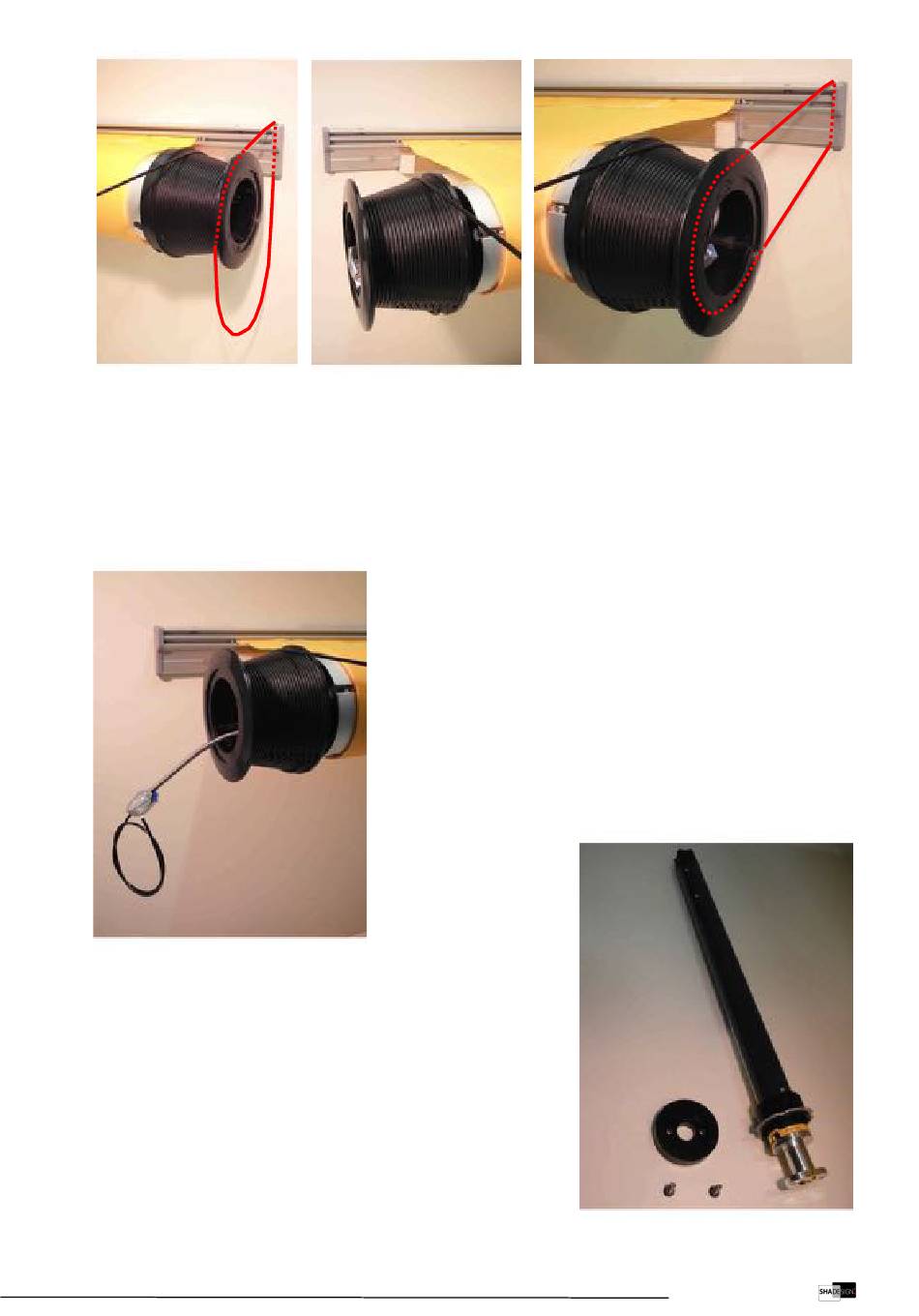

Bild links: montierte Tucheinheit auf Nichtantriebsseite mit Seilschlaufe (Hilfsmittel Montage)
Bild mittig: montierte Tucheinheit auf Antriebsseite ohne Fixierklammer mit Seilschlaufe ausgerollt
Bild rechts: montierte Tucheinheit auf Nichtantriebsseite ohne Fixierklammer mit Seilschlaufe ausgerollt
Ab jetzt wird mit dem Einbau des Motorantriebes begonnen!

2.3.3 Einbau Antriebsmotor

Den Antriebsmotor mit der Antriebswelle voraus in die Spannseilke-
gel-Öffnung soweit einschieben, bis der Antriebswellenadapter zent-
ral in die Öffnung des werkseitig vormontierten Tuchwellenmitneh-
mer passt, der Seilkegelzentrierring am Motorgehäuse mit seinen
Ausnehmungen bis zum vorderen Anschlag des Seilkegel reicht und
die metallene Motorgehäuseverlängerung innerhalb des Spannseil-
kegels liegt. Gegebenenfalls muss der Seilkegelzentrierring mithilfe
eines Schraubendrehers in Position gebracht werden.
Hinweis: Dieser Vorgang des Einschiebens benötigt in der Praxis mög-
licherweise etwas Fingerspitzengefühl!
Bevor der Antriebsmotor eingebaut werden kann, muß das zuvor im
Spannseilkegel verstaute Spannseil inkl. Hüllrohr und die Spannseil-
klemme aus dem Spannseilkegel heraushängen.
Bild links: eingerollte Tuchwelle antriebsseitig (ca. 30cm von Wand
entfernt) mit heraushängendem Seil/Hüllrohr/Klemme
Beim Antriebsmotor muß am Gehäuseende das Seilkegelzentrierele-
ment aus Kunststoff inkl. der beiden Schrauben abmontiert sein und
für später bereitgehalten werden.
Bild rechts: Antriebsmotor
mit abmontiertem Seilke-
gelzentrierelement aus
Kunststoff inkl. der beiden
Schrauben
.
