Ericsson Dialog 4425 IP Vision Bedienungsanleitung Seite 130

Installation
130
180 mm
90 mm

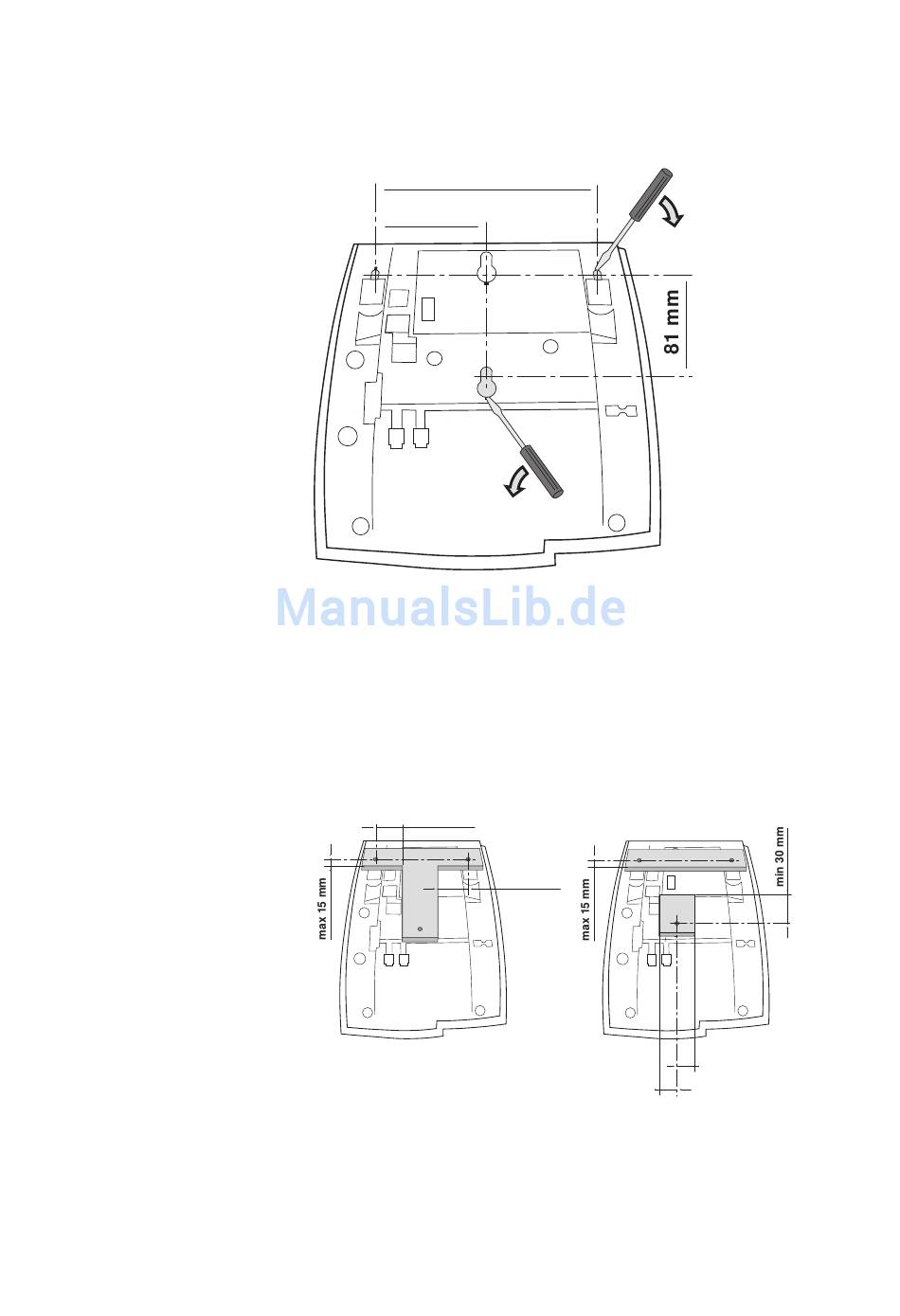

3 Entfernen Sie die Kunststoffabdeckungen mithilfe eines
Schraubenziehers.
4 Bringen Sie an der gewünschten Stelle der Wand
entsprechend den Abmessungen die Bohrlöcher für die
Montage an.
Abstandshalter, Alternative 1
(empfohlen)
min 30 mm
A A
B
BusinessPhone – Ericsson Dialog 4425 IP Vision
Abstandshalter, Alternative 2
A
min 10 mm
B
max 60 mm
A
max 80 mm
