Installation

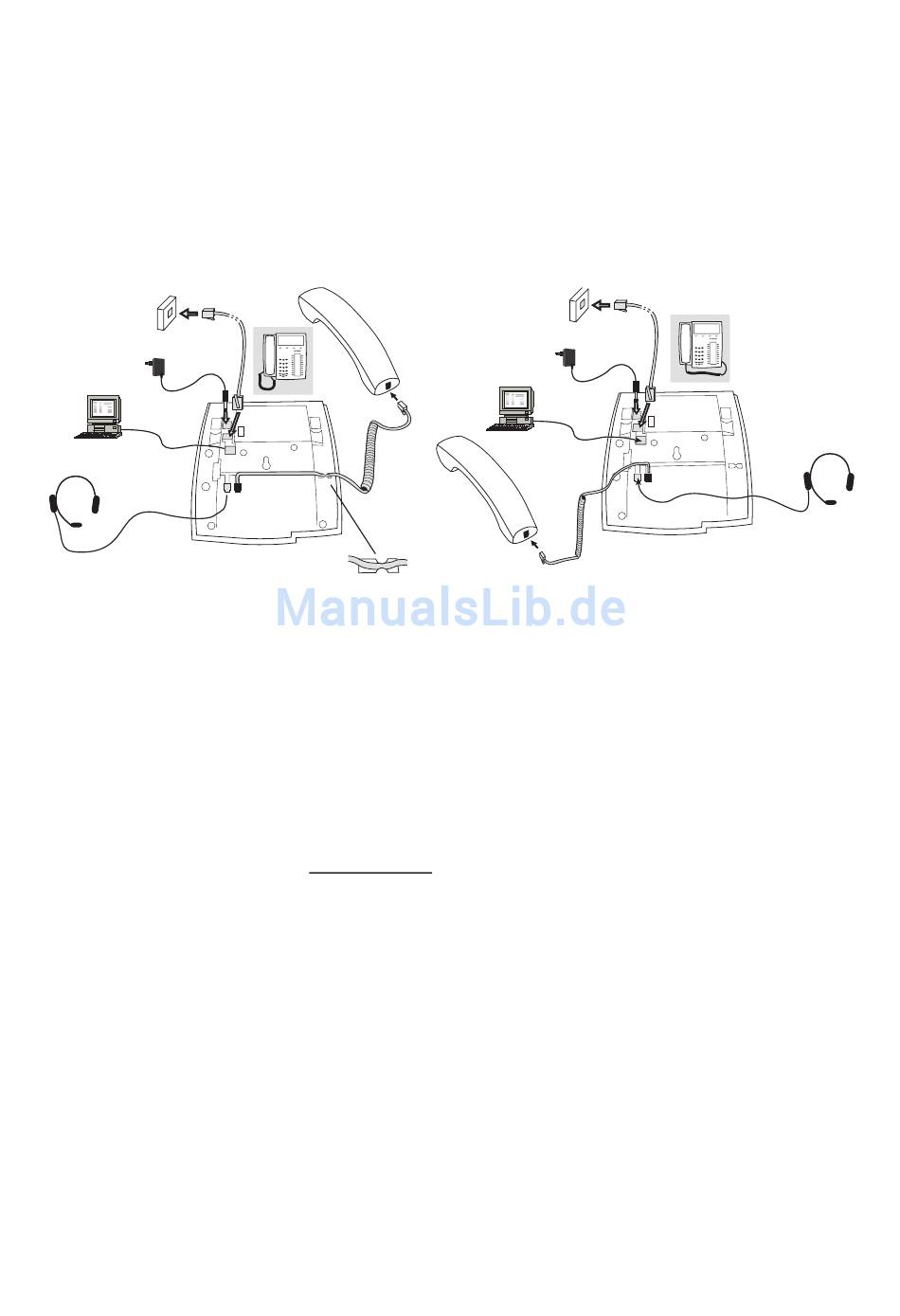

Hörerkabel links verlegt
124
Anschlusskabel
Das Hörerkabel wird in der Rille auf der Unterseite des Telefons
verlegt. Das Kabel zur Telefonanlage wird in die mit LINE
beschriftete Buchse und das Hörerkabel in die mit HANDSET
beschriftete Buchse gesteckt.
Hinweis: Der 24-V-Stromadapter kann optional installiert
werden. Wurde keine externe Stromversorgung installiert,
wird das Telefon über die Stromversorgung des LAN
gespeist.
Kabeltausch
Um das Kabel abzunehmen, muss die Entriegelung am Stecker
betätigt werden. Benutzen Sie zum Entriegeln einen
Schraubenzieher.
BusinessPhone – Ericsson Dialog 4425 IP Vision
Hörerkabel rechts verlegt
