Abbildung 4 Kabelanschlüsse (Fibre Channel-Bandlaufwerk) - Quantum SuperLoader 3 Benutzerhandbuch

Kapitel 2 Installation und Konfiguration
Anschließen von Kabeln

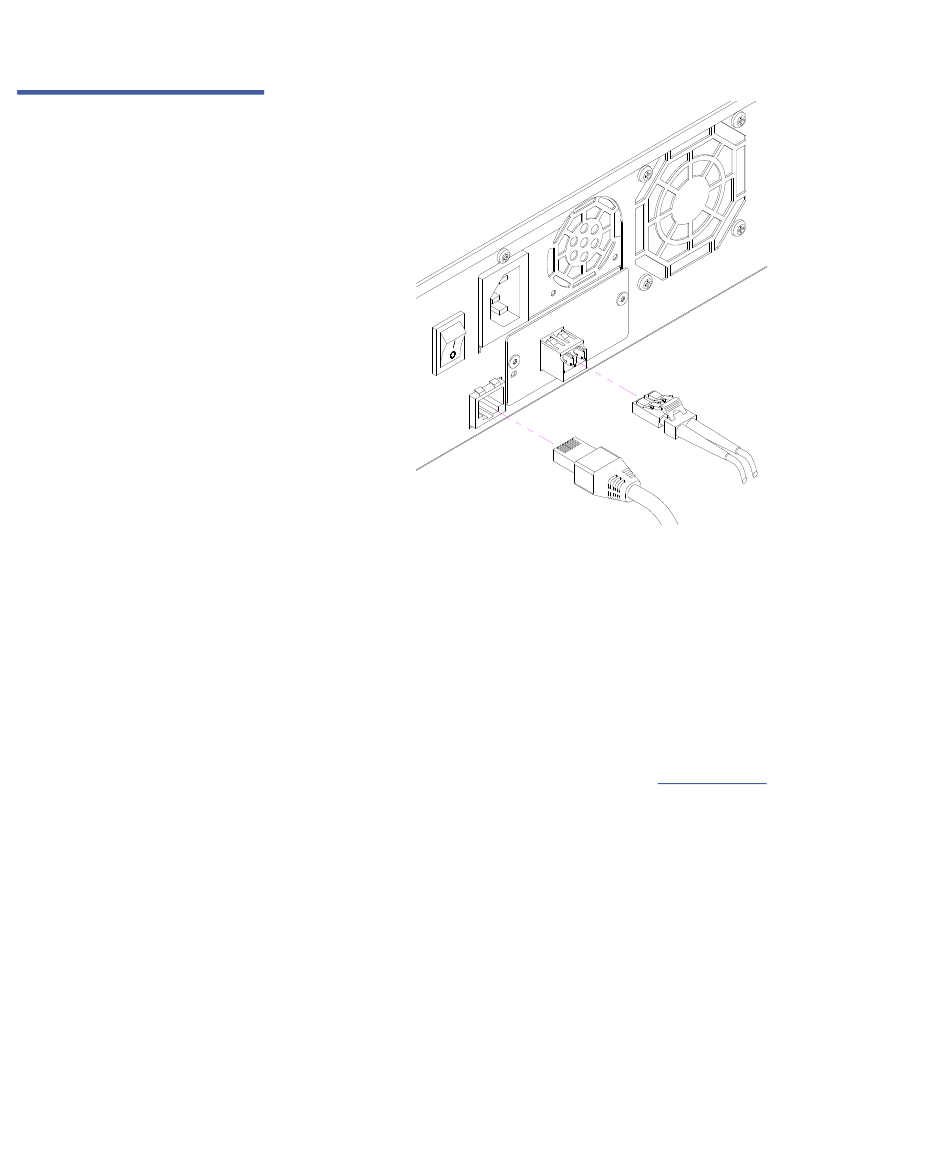

Abbildung 4 Kabelanschlüsse
(Fibre Channel-Bandlaufwerk)
20
Ethernet-Kabel
2 Verbinden Sie das andere Ende des Fibre Channel-Kabels mit dem
Fibre Channel-Host.
3 Verbinden Sie ein Ende des Ethernet-Kabels mit dem Ethernet-
Anschluss an der Rückseite des Autoloaders, um Remote
Management zu ermöglichen.
4 Verbinden Sie das andere Ende des Ethernet-Kabels mit dem
Hostnetzwerkanschluss oder dem Router.
5 Stecken Sie die Buchse des Netzkabels in den Netzanschluss an der
Rückseite des Autoloaders ein (siehe
6 Stecken Sie das Netzkabel in die nächste ordnungsgemäß geerdete
Netzsteckdose.
7 Schalten Sie den Autoloader ein, indem Sie den Netzschalter an der
ON (EIN)
Rückseite in die
Geräte ein, die Sie ausgeschaltet hatten. Überprüfen Sie den LCD-
Bildschirm, um sicherzustellen, dass der Autoloader gespeist wird.
Wenn das nicht der Fall ist, überprüfen Sie die Stromverbindungen
und die Stromversorgung.
Während des Selbsttests beim Start (POST) leuchten beide LEDs kurz
auf, worauf nur die LED-Anzeige Ready/Activity (Bereit /Aktivität)
blinkt. Wenn die Initialisierung abgeschlossen ist, zeigt der LCD
Bildschirm den Bildschirm
Fibre Channel-Kabel
Abbildung
-Stellung schalten. Schalten Sie alle anderen
Home (Einstieg)
an.
Quantum SuperLoader 3: Benutzerhandbuch
2).
