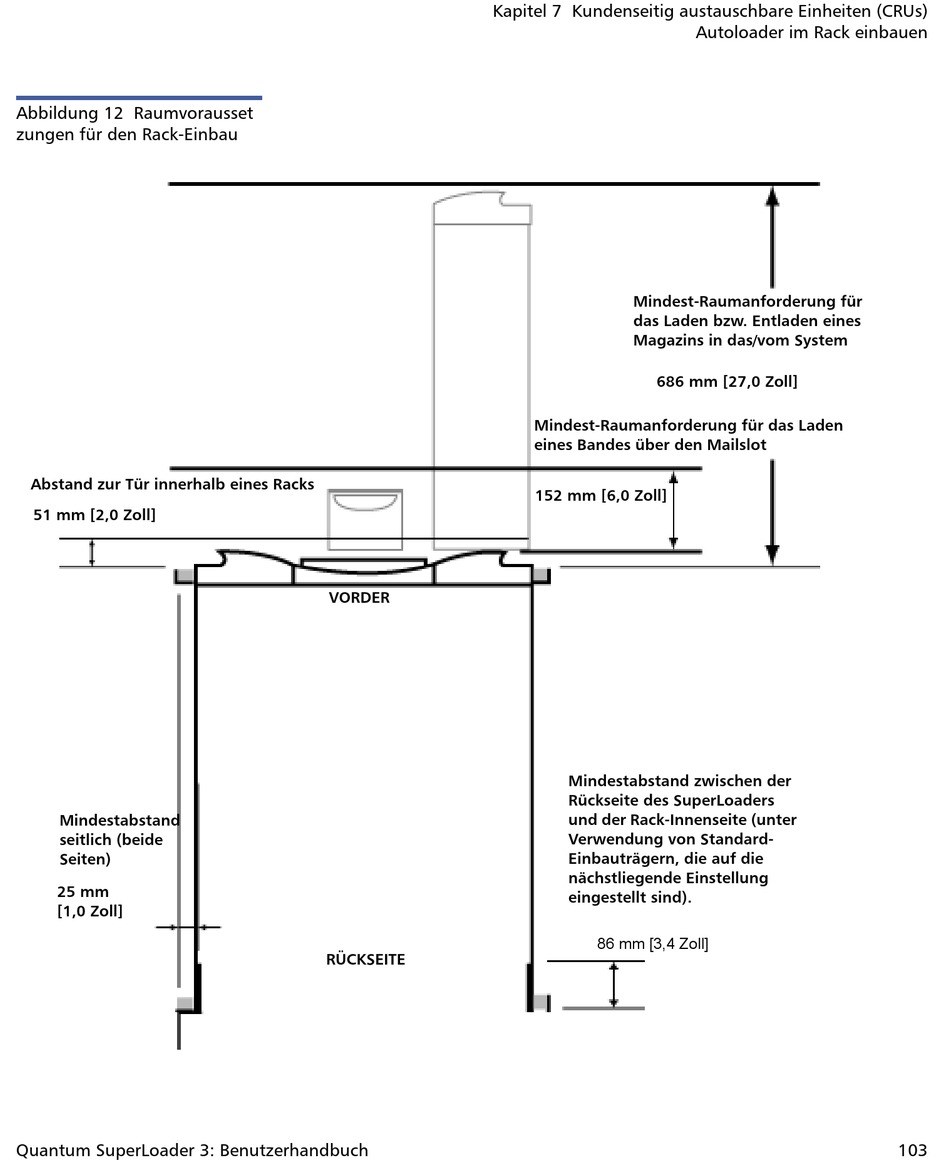

Abbildung 12 Raumvoraussetzungen Für Den Rack-Einbau; Kapitel 7 Kundenseitig Austauschbare Einheiten (Crus) - Quantum SuperLoader 3 Benutzerhandbuch

Abbildung 12 Raumvorausset
zungen für den Rack-Einbau
Abstand zur Tür innerhalb eines Racks
51 mm [2,0 Zoll]
Mindestabstand
seitlich (beide
Seiten)
25 mm 
[1,0 Zoll]
Quantum SuperLoader 3: Benutzerhandbuch

Kapitel 7 Kundenseitig austauschbare Einheiten (CRUs)

VORDER
RÜCKSEITE
Autoloader im Rack einbauen
Mindest-Raumanforderung für
das Laden bzw. Entladen eines
Magazins in das/vom System
686 mm [27,0 Zoll]
Mindest-Raumanforderung für das Laden
eines Bandes über den Mailslot
152 mm [6,0 Zoll]
Mindestabstand zwischen der
Rückseite des SuperLoaders
und der Rack-Innenseite (unter
Verwendung von Standard-
Einbauträgern, die auf die
nächstliegende Einstellung
eingestellt sind).
86 mm [3,4 Zoll]
103
