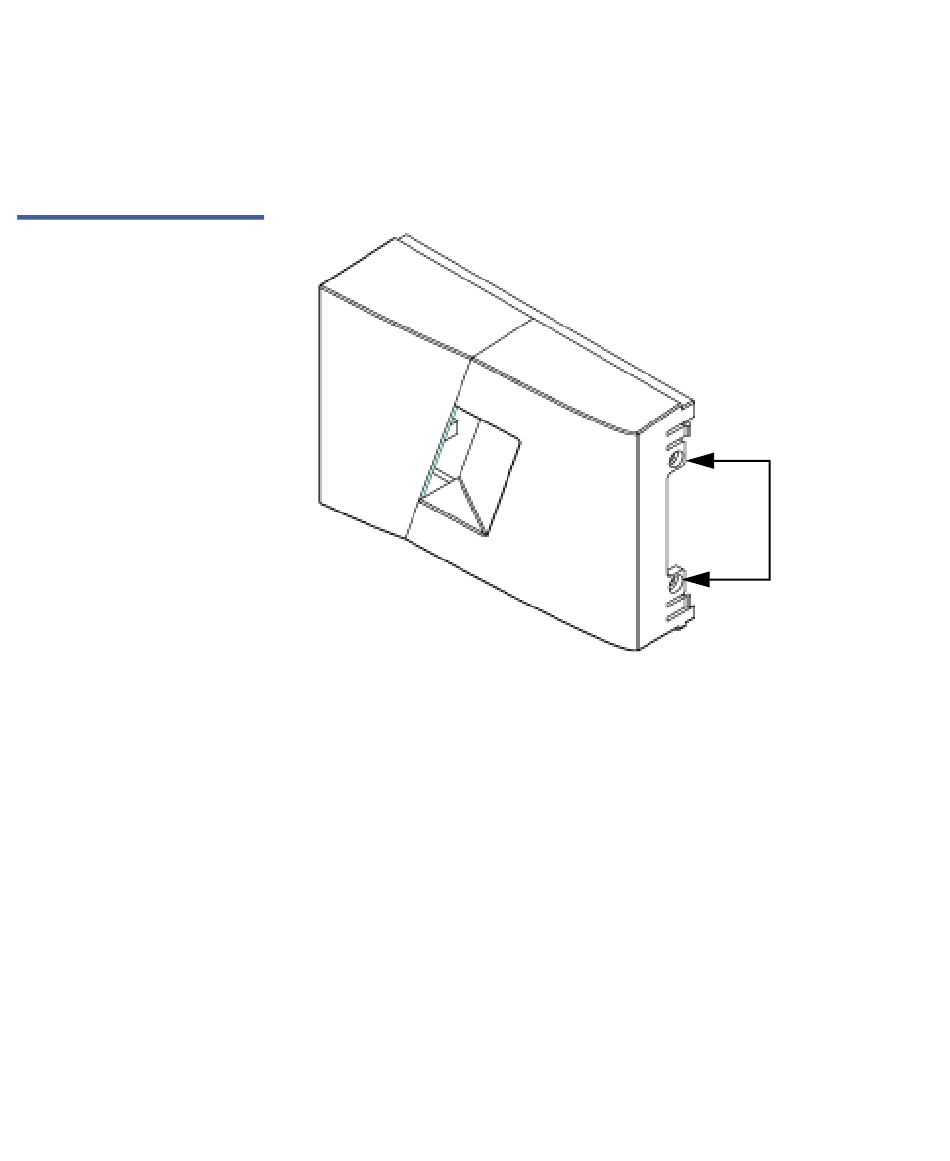

Abbildung 11 Schrauben vom
Handgriff entfernen
Quantum SuperLoader 3: Benutzerhandbuch
Ändern der Ausrichtung eines Magazins
1 Entfernen Sie die zwei Schrauben, mit denen der Handgriff an der
Vorderseite des Magazins befestigt ist.
2 Schnappen Sie den Griff heraus, dabei mit Umsicht vorgehen,
sodass das Scharnier nicht bricht.
3 Drehen Sie das Magazin um 180 Grad, sodass die Vorderseite des
Magazins jetzt auf der Rückseite ist.
4 Befestigen Sie den entsprechenden linken oder rechten Handgriff an
der Vorderseite des gedrehten Magazins.
5 Schnappen Sie den Griff zurück auf die Vorderseite des Magazins.
6 Installieren Sie die zwei Schrauben, um den Griff sicher am Magazin
zu befestigen.
Kapitel 7 Kundenseitig austauschbare Einheiten (CRUs)
Das Austauschen eines Magazins oder Leermagazins
Schrauben
