Pepperl+Fuchs UB800-F12-EP-V15 Handbuch

Abmessungen
M4 / 4 tief 10
7.5
1.5 41.5
ø4.5
5.5
7
M12 x 1
19.5
Stecker um 90° drehbar
24
11.5
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Charakteristische Ansprechkurve
Abstand Y [mm]
200
ebene Platte 100 mm x 100 mm
150
Normsymbol/Anschluss:
(Version EP, pnp/npn) 100
1
(BN)
+ U
50
B
2 (WH)
TEACH
U
(GY) 0
5
Sync.
4 (BK)
Schaltausgang -50
3
(BU)
- U
B
-100
Adernfarben gemäß EN 60947-5-2.
-150
Rundstab Ø 25 mm
-200
0
Steckverbinder V15
2
3 1
5
4
Technische Daten
Allgemeine Daten
Erfassungsbereich 30 ... 800 mm
Einstellbereich 50 ... 800 mm
Blindzone 0 ... 30 mm
Normmessplatte 100 mm x 100 mm
Wandlerfrequenz ca. 310 kHz
Ansprechverzug ca. 100 ms
Anzeigen/Bedienelemente
LED grün Betriebsanzeige
LED gelb Auswertebereichsanzeige, Einlernbereitschaft
LED rot Einlernbereitschaft, Störung
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
 30 mA
Leerlaufstrom I
0
Eingang/Ausgang
Synchronisation 1 Synchronanschluss, bidirektional
0-Pegel: -U
1-Pegel: +4 V...+U
Eingangsimpedanz: > 12 K
Synchronisationsimpuls:  100 s, Synchronisationsimpulspause:  2 ms
Synchronisationsfrequenz
 45 Hz
Gleichtaktbetrieb
 45/n Hz, n = Anzahl der Sensoren
Multiplexbetrieb
Eingang
Eingangstyp 1 Lerneingang
Schaltabstand 1: -U
Eingangsimpedanz: > 10 k
 1 s
Impulsdauer
Ausgang
Ausgangstyp Gegentaktausgang, kurzschlussfest, verpolgeschützt
Bemessungsbetriebsstrom I 200 mA , kurzschluss-/überlastfest
e
Schaltpunkt A1: 50 mm , Schaltpunkt A2: 800 mm , breite Ultraschallkeule 
Voreinstellung

 3 V
Spannungsfall U
d
 1 %
Reproduzierbarkeit
Schaltfrequenz f 6 Hz
Abstandshysterese H 1 % des eingestellten Schaltabstandes
Temperatureinfluss ± 1,5 % vom Endwert
Umgebungsbedingungen
Umgebungstemperatur -15 ... 70 °C (5 ... 158 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart Gerätestecker M12 x 1 , 5-polig
Schutzart IP54
Material
Gehäuse Rahmen: Zink-Druckguss, vernickelt
Seitenteile: Kunststoff PC, glasfaserverstärkt
Wandler Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan, Deckel PBT
Masse 60 g
Normen- und Richtlinienkonformität
Normenkonformität
EN 60947-5-2:2007 
Normen
IEC 60947-5-2:2007
Dimensions
M4 / 4 deep
N Normalbetrieb
A1 Auswertegrenze 1
A2 Auswertegrenze 2
B Strahlcharakteristik
M Betriebsart
Mögliche Betriebsarten
Blindzone
1. Schaltpunktbetrieb
Öffner
200 400 600 800 1000 1200
Abstand X [mm]
Y
Schließer
breite Schallkeule
X
schmale Schallkeule
2. Fensterbetrieb
Schließer
A2 > A1
Öffner
A1> A2
3. Hysteresebetrieb
Öffner
A2 > A1
Schließer
A1 > A2
...+1 V
B

B

... +1 V, Schaltabstand 2: +3 V ... +U
B B
10
7.5
1.5 41.5
ø4.5
5.5
7
M12 x 1
19.5
Connector 90° adjustable position
24
11.5
Electrical Connection / Curves / Additional Information
Standard symbol/Connections:
(version EP, pnp/npn)
1
(BN)
+ U
B
2 (WH)
TEACH
U
(GY)
5
Synchronous
4 (BK)
Switch output
3
(BU)
Objektabstand
- U
B
Core colours in accordance with EN 60947-5-2.
A1
A2
Connector V15
A1 A2
2
3 1
5
A2 A1 4
A1 A2
A2 A1
Technical data
General specifications
Sensing range
Adjustment range
Unusable area
Standard target plate
Transducer frequency
Response delay
Indicators/operating means
LED green
LED yellow
LED red
Electrical specifications
Operating voltage
No-load supply current
Input/Output
Synchronization
Synchronization frequency
Common mode operation
Multiplex operation
Input
Input type
Pulse length
Output
Output type
Rated operational current
Default setting
Voltage drop
Repeat accuracy
Switching frequency
Range hysteresis
Temperature influence
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Connection type
Protection degree
Material
Housing
Transducer
Mass
Compliance with standards and directives
Standard conformity
Standards

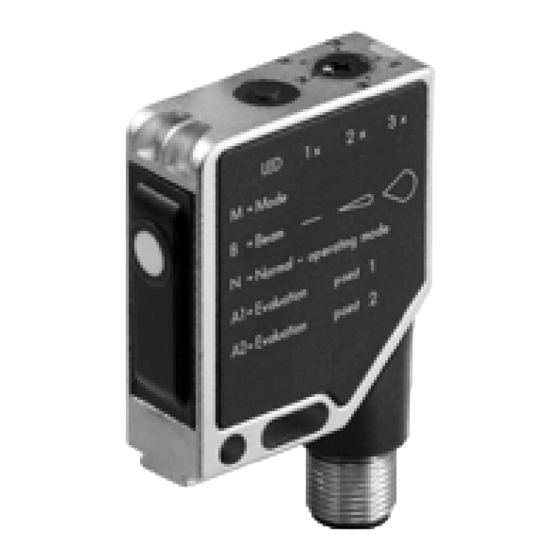

Ultraschallsensor
Ultrasonic sensor
UB800-F12-EP-V15
N normal operation
A1 evaluation limit 1
A2 evaluation limit 2
B light beam characteristics
M operating mode
Characteristic response curve
Distance Y [mm]
200
flat surface 100 mm x 100 mm
150
100
50
0
-50
-100
-150
round bar, Ø 25 mm
-200
0 200 400 600 800 1000
Distance X [mm]
Y
wide sound lobe
X
narrow sound lobe
30 ... 800 mm
50 ... 800 mm
0 ... 30 mm
100 mm x 100 mm
approx. 310 kHz
approx. 100 ms
Operating display
Evaluation range indicator, Ready for programming
Ready for programming, Fault
U 10 ... 30 V DC
B
 30 mA
I
0
1 synchronous connection, bi-directional
0-level: -U ...+1 V
B

1-level: +4 V...+U
B
input impedance: > 12 k
synchronization pulse:  100 s, synchronization interpulse period:  2 ms
 45 Hz
 45/n Hz, n = number of sensors
1 program input
Switching distance 1: -U ... +1 V, Switching distance 2: +3 V ... +U
B
Input impedance: > 10 k
 1 s
Push-pull output, short-circuit protected, reverse polarity protected
I 200 mA , short-circuit/overload protected
e
Switch point A1: 50 mm , Switch point A2: 800 mm , wide sound lobe 

 3 V
U
d
 1 %
f 6 Hz
H 1 % of the set operating distance
± 1.5 % of full-scale value
-15 ... 70 °C (5 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
Device connector M12 x 1 , 5-pin
IP54
Frame: nickel plated, die cast zinc, 
Laterals: glass-fiber reinforced plastic PC
epoxy resin/hollow glass sphere mixture; foam polyurethane, cover PBT
60 g
EN 60947-5-2:2007 
IEC 60947-5-2:2007
Programmable operation modes
Unusable area
Object distance
1. Switching point mode
1200 N. C.
A1
N. O.
A2
2. Window mode
N. O.
A2 > A1
A1 A2
N. C.
A1> A2
A2 A1
3. Hysteresis mode
N. C.
A2 > A1
A1 A2
N. O.
A1 > A2
A2 A1

B
