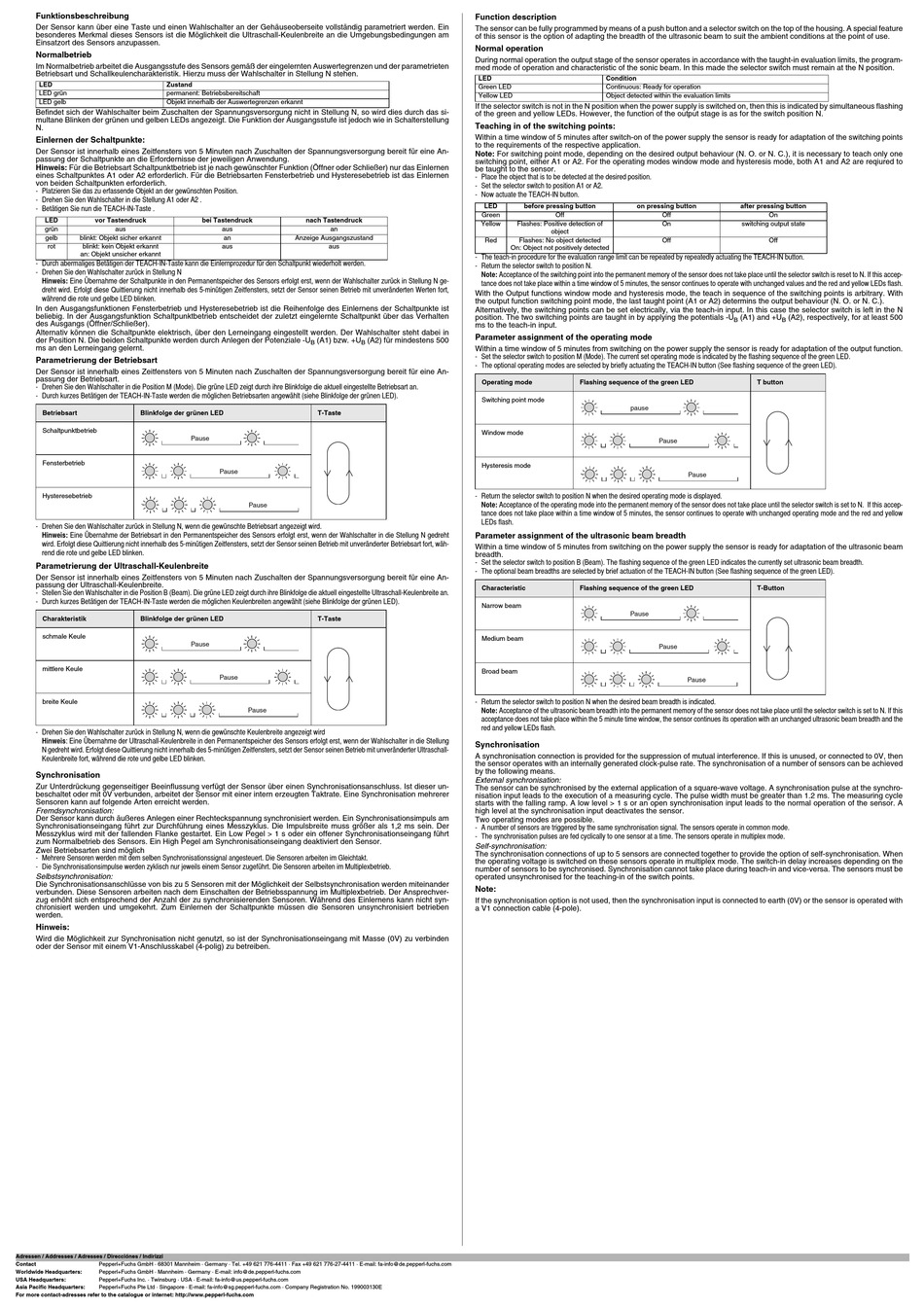

Funktionsbeschreibung
Der Sensor kann über eine Taste und einen Wahlschalter an der Gehäuseoberseite vollständig parametriert werden. Ein
besonderes Merkmal dieses Sensors ist die Möglichkeit die Ultraschall-Keulenbreite an die Umgebungsbedingungen am
Einsatzort des Sensors anzupassen.
Normalbetrieb
Im Normalbetrieb arbeitet die Ausgangsstufe des Sensors gemäß der eingelernten Auswertegrenzen und der parametrieten
Betriebsart und Schallkeulencharakteristik. Hierzu muss der Wahlschalter in Stellung N stehen.
LED
Zustand
LED grün
permanent: Betriebsbereitschaft
LED gelb
Objekt innerhalb der Auswertegrenzen erkannt
Befindet sich der Wahlschalter beim Zuschalten der Spannungsversorgung nicht in Stellung N, so wird dies durch das si-
multane Blinken der grünen und gelben LEDs angezeigt. Die Funktion der Ausgangsstufe ist jedoch wie in Schalterstellung
N.
Einlernen der Schaltpunkte:
Der Sensor ist innerhalb eines Zeitfensters von 5 Minuten nach Zuschalten der Spannungsversorgung bereit für eine An-
passung der Schaltpunkte an die Erfordernisse der jeweiligen Anwendung.
Hinweis: Für die Betriebsart Schaltpunktbetrieb ist je nach gewünschter Funktion (Öffner oder Schließer) nur das Einlernen
eines Schaltpunktes A1 oder A2 erforderlich. Für die Betriebsarten Fensterbetrieb und Hysteresebetrieb ist das Einlernen
von beiden Schaltpunkten erforderlich.
- Platzieren Sie das zu erfassende Objekt an der gewünschten Position.
- Drehen Sie den Wahlschalter in die Stellung A1 oder A2 .
- Betätigen Sie nun die TEACH-IN-Taste .
LED
vor Tastendruck
grün
aus
gelb
blinkt: Objekt sicher erkannt
rot
blinkt: kein Objekt erkannt
an: Objekt unsicher erkannt
- Durch abermaliges Betätigen der TEACH-IN-Taste kann die Einlernprozedur für den Schaltpunkt wiederholt werden.
- Drehen Sie den Wahlschalter zurück in Stellung N
Hinweis: Eine Übernahme der Schaltpunkte in den Permanentspeicher des Sensors erfolgt erst, wenn der Wahlschalter zurück in Stellung N ge-
dreht wird. Erfolgt diese Quittierung nicht innerhalb des 5-minütigen Zeitfensters, setzt der Sensor seinen Betrieb mit unveränderten Werten fort,
während die rote und gelbe LED blinken.
In den Ausgangsfunktionen Fensterbetrieb und Hysteresebetrieb ist die Reihenfolge des Einlernens der Schaltpunkte ist
beliebig. In der Ausgangsfunktion Schaltpunktbetrieb entscheidet der zuletzt eingelernte Schaltpunkt über das Verhalten
des Ausgangs (Öffner/Schließer).
Alternativ können die Schaltpunkte elektrisch, über den Lerneingang eingestellt werden. Der Wahlschalter steht dabei in
der Position N. Die beiden Schaltpunkte werden durch Anlegen der Potenziale -U
ms an den Lerneingang gelernt.
Parametrierung der Betriebsart
Der Sensor ist innerhalb eines Zeitfensters von 5 Minuten nach Zuschalten der Spannungsversorgung bereit für eine An-
passung der Betriebsart.
- Drehen Sie den Wahlschalter in die Position M (Mode). Die grüne LED zeigt durch ihre Blinkfolge die aktuell eingestellte Betriebsart an.
- Durch kurzes Betätigen der TEACH-IN-Taste werden die möglichen Betriebsarten angewählt (siehe Blinkfolge der grünen LED).
Betriebsart
Blinkfolge der grünen LED
Schaltpunktbetrieb
Fensterbetrieb
Hysteresebetrieb
- Drehen Sie den Wahlschalter zurück in Stellung N, wenn die gewünschte Betriebsart angezeigt wird.
Hinweis: Eine Übernahme der Betriebsart in den Permanentspeicher des Sensors erfolgt erst, wenn der Wahlschalter in die Stellung N gedreht
wird. Erfolgt diese Quittierung nicht innerhalb des 5-minütigen Zeitfensters, setzt der Sensor seinen Betrieb mit unveränderter Betriebsart fort, wäh-
rend die rote und gelbe LED blinken.
Parametrierung der Ultraschall-Keulenbreite
Der Sensor ist innerhalb eines Zeitfensters von 5 Minuten nach Zuschalten der Spannungsversorgung bereit für eine An-
passung der Ultraschall-Keulenbreite.
- Stellen Sie den Wahlschalter in die Position B (Beam). Die grüne LED zeigt durch ihre Blinkfolge die aktuell eingestellte Ultraschall-Keulenbreite an.
- Durch kurzes Betätigen der TEACH-IN-Taste werden die möglichen Keulenbreiten angewählt (siehe Blinkfolge der grünen LED).
Charakteristik
Blinkfolge der grünen LED
schmale Keule
mittlere Keule
breite Keule
- Drehen Sie den Wahlschalter zurück in Stellung N, wenn die gewünschte Keulenbreite angezeigt wird
Hinweis: Eine Übernahme der Ultraschall-Keulenbreite in den Permanentspeicher des Sensors erfolgt erst, wenn der Wahlschalter in die Stellung
N gedreht wird. Erfolgt diese Quittierung nicht innerhalb des 5-minütigen Zeitfensters, setzt der Sensor seinen Betrieb mit unveränderter Ultraschall-
Keulenbreite fort, während die rote und gelbe LED blinken.
Synchronisation
Zur Unterdrückung gegenseitiger Beeinflussung verfügt der Sensor über einen Synchronisationsanschluss. Ist dieser un-
beschaltet oder mit 0V verbunden, arbeitet der Sensor mit einer intern erzeugten Taktrate. Eine Synchronisation mehrerer
Sensoren kann auf folgende Arten erreicht werden.
Fremdsynchronisation:
Der Sensor kann durch äußeres Anlegen einer Rechteckspannung synchronisiert werden. Ein Synchronisationsimpuls am
Synchronisationseingang führt zur Durchführung eines Messzyklus. Die Impulsbreite muss größer als 1,2 ms sein. Der
Messzyklus wird mit der fallenden Flanke gestartet. Ein Low Pegel > 1 s oder ein offener Synchronisationseingang führt
zum Normalbetrieb des Sensors. Ein High Pegel am Synchronisationseingang deaktiviert den Sensor.
Zwei Betriebsarten sind möglich
- Mehrere Sensoren werden mit dem selben Synchronisationssignal angesteuert. Die Sensoren arbeiten im Gleichtakt.
- Die Synchronisationsimpulse werden zyklisch nur jeweils einem Sensor zugeführt. Die Sensoren arbeiten im Multiplexbetrieb.
Selbstsynchronisation:
Die Synchronisationsanschlüsse von bis zu 5 Sensoren mit der Möglichkeit der Selbstsynchronisation werden miteinander
verbunden. Diese Sensoren arbeiten nach dem Einschalten der Betriebsspannung im Multiplexbetrieb. Der Ansprechver-
zug erhöht sich entsprechend der Anzahl der zu synchronisierenden Sensoren. Während des Einlernens kann nicht syn-
chronisiert werden und umgekehrt. Zum Einlernen der Schaltpunkte müssen die Sensoren unsynchronisiert betrieben
werden.
Hinweis:
Wird die Möglichkeit zur Synchronisation nicht genutzt, so ist der Synchronisationseingang mit Masse (0V) zu verbinden
oder der Sensor mit einem V1-Anschlusskabel (4-polig) zu betreiben.
Adressen / Addresses / Adresses / Direcciónes / Indirizzi
Contact
Pepperl+Fuchs GmbH · 68301 Mannheim · Germany · Tel. +49 621 776-4411 · Fax +49 621 776-27-4411 · E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters:
Pepperl+Fuchs GmbH · Mannheim · Germany · E-mail: info@de.pepperl-fuchs.com
USA Headquarters:
Pepperl+Fuchs Inc. · Twinsburg · USA · E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters:
Pepperl+Fuchs Pte Ltd · Singapore · E-mail: fa-info@sg.pepperl-fuchs.com · Company Registration No. 199003130E
For more contact-adresses refer to the catalogue or internet: http://www.pepperl-fuchs.com
bei Tastendruck
nach Tastendruck
aus
an
an
Anzeige Ausgangszustand
aus
aus
(A1) bzw. +U
B
B
T-Taste
Pause
Pause
Pause
Pause
T-Taste
Pause
Pause
Pause
Function description
The sensor can be fully programmed by means of a push button and a selector switch on the top of the housing. A special feature
of this sensor is the option of adapting the breadth of the ultrasonic beam to suit the ambient conditions at the point of use.
Normal operation
During normal operation the output stage of the sensor operates in accordance with the taught-in evaluation limits, the program-
med mode of operation and characteristic of the sonic beam. In this made the selector switch must remain at the N position.
LED
Green LED
Yellow LED
If the selector switch is not in the N position when the power supply is switched on, then this is indicated by simultaneous flashing
of the green and yellow LEDs. However, the function of the output stage is as for the switch position N.
Teaching in of the switching points:
Within a time window of 5 minutes after switch-on of the power supply the sensor is ready for adaptation of the switching points
to the requirements of the respective application.
Note: For switching point mode, depending on the desired output behaviour (N. O. or N. C.), it is necessary to teach only one
switching point, either A1 or A2. For the operating modes window mode and hysteresis mode, both A1 and A2 are reqiured to
be taught to the sensor.
- Place the object that is to be detected at the desired position.
- Set the selector switch to position A1 or A2.
- Now actuate the TEACH-IN button.
LED
before pressing button
Green
Yellow
Flashes: Positive detection of
Red
Flashes: No object detected
On: Object not positively detected
- The teach-in procedure for the evaluation range limit can be repeated by repeatedly actuating the TEACH-IN button.
- Return the selector switch to position N.
Note: Acceptance of the switching point into the permanent memory of the sensor does not take place until the selector switch is reset to N. If this accep-
tance does not take place within a time window of 5 minutes, the sensor continues to operate with unchanged values and the red and yellow LEDs flash.
With the Output functions window mode and hysteresis mode, the teach in sequence of the switching points is arbitrary. With
the output function switching point mode, the last taught point (A1 or A2) determins the output behaviour (N. O. or N. C.).
Alternatively, the switching points can be set electrically, via the teach-in input. In this case the selector switch is left in the N
position. The two switching points are taught in by applying the potentials -U
ms to the teach-in input.
Parameter assignment of the operating mode
(A2) für mindestens 500
Within a time window of 5 minutes from switching on the power supply the sensor is ready for adaptation of the output function.
- Set the selector switch to position M (Mode). The current set operating mode is indicated by the flashing sequence of the green LED.
- The optional operating modes are selected by briefly actuating the TEACH-IN button (See flashing sequence of the green LED).
Operating mode
Switching point mode
Window mode
Hysteresis mode
- Return the selector switch to position N when the desired operating mode is displayed.
Note: Acceptance of the operating mode into the permanent memory of the sensor does not take place until the selector switch is set to N. If this accep-
tance does not take place within a time window of 5 minutes, the sensor continues to operate with unchanged operating mode and the red and yellow
LEDs flash.
Parameter assignment of the ultrasonic beam breadth
Within a time window of 5 minutes from switching on the power supply the sensor is ready for adaptation of the ultrasonic beam
breadth.
- Set the selector switch to position B (Beam). The flashing sequence of the green LED indicates the currently set ultrasonic beam breadth.
- The optional beam breadths are selected by brief actuation of the TEACH-IN button (See flashing sequence of the green LED).
Characteristic
Narrow beam
Medium beam
Broad beam
- Return the selector switch to position N when the desired beam breadth is indicated.
Note: Acceptance of the ultrasonic beam breadth into the permanent memory of the sensor does not take place until the selector switch is set to N. If this
acceptance does not take place within the 5 minute time window, the sensor continues its operation with an unchanged ultrasonic beam breadth and the
red and yellow LEDs flash.
Synchronisation
A synchronisation connection is provided for the suppression of mutual interference. If this is unused, or connected to 0V, then
the sensor operates with an internally generated clock-pulse rate. The synchronisation of a number of sensors can be achieved
by the following means.
External synchronisation:
The sensor can be synchronised by the external application of a square-wave voltage. A synchronisation pulse at the synchro-
nisation input leads to the execution of a measuring cycle. The pulse width must be greater than 1.2 ms. The measuring cycle
starts with the falling ramp. A low level > 1 s or an open synchronisation input leads to the normal operation of the sensor. A
high level at the synchronisation input deactivates the sensor.
Two operating modes are possible.
- A number of sensors are triggered by the same synchronisation signal. The sensors operate in common mode.
- The synchronisation pulses are fed cyclically to one sensor at a time. The sensors operate in multiplex mode.
Self-synchronisation:
The synchronisation connections of up to 5 sensors are connected together to provide the option of self-synchronisation. When
the operating voltage is switched on these sensors operate in multiplex mode. The switch-in delay increases depending on the
number of sensors to be synchronised. Synchronisation cannot take place during teach-in and vice-versa. The sensors must be
operated unsynchronised for the teaching-in of the switch points.
Note:
If the synchronisation option is not used, then the synchronisation input is connected to earth (0V) or the sensor is operated with
a V1 connection cable (4-pole).
Condition
Continuous: Ready for operation
Object detected within the evaluation limits
on pressing button
Off
Off
On
object
Off
Flashing sequence of the green LED
pause
Pause
Pause
Pause
Flashing sequence of the green LED
Pause
Pause
Pause
after pressing button
On
switching output state
Off
(A1) and +U
(A2), respectively, for at least 500
B
B
T button
T-Button
