TinyGate – Bauanleitung und Benutzerhandbuch
CAT/CI-V Pinbelegung

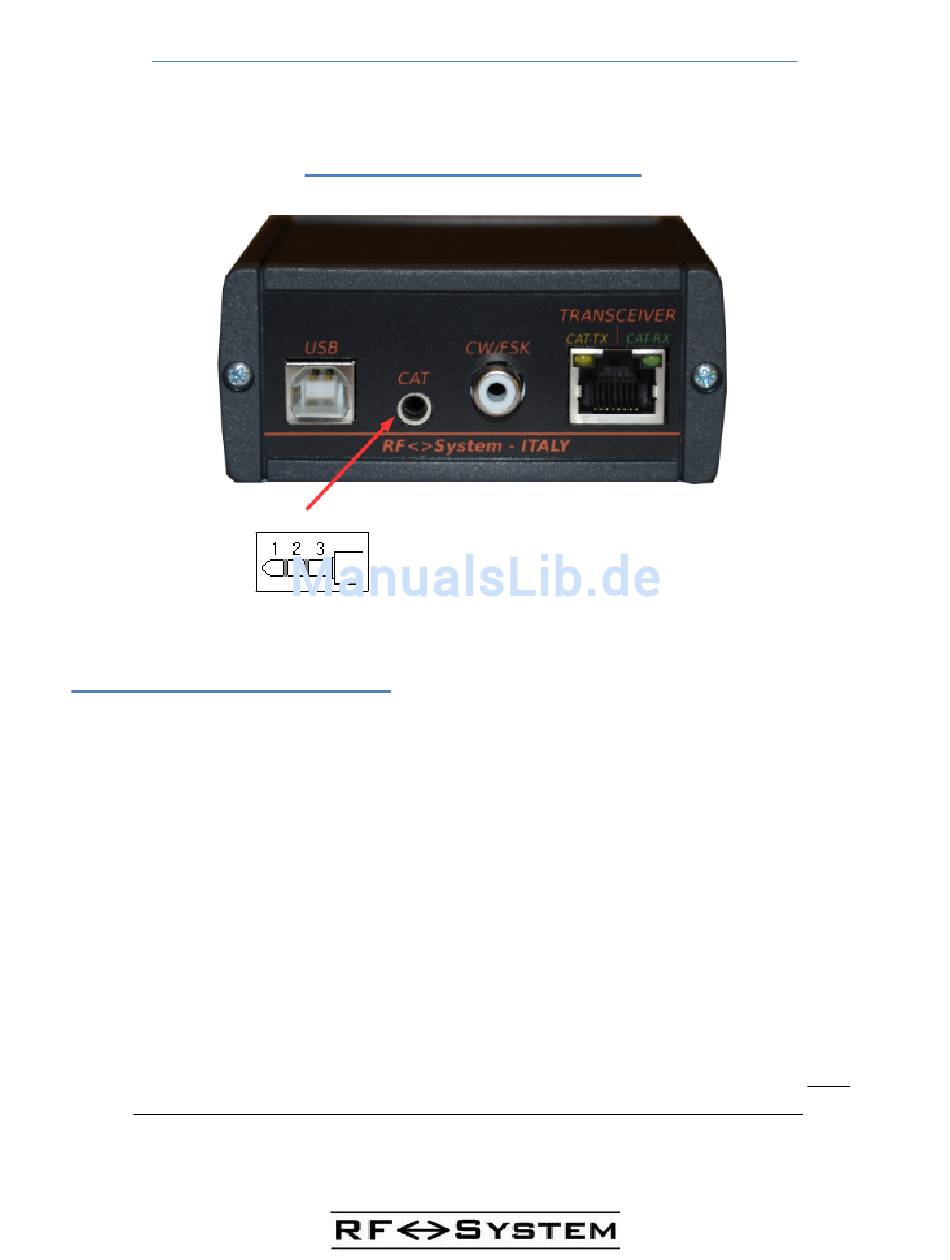

Das TinyGate verfügt über eine serielle Schnittstelle, welche ausschließlich
für die CAT/CI-V Steuerung eines Transceivers vorgesehen ist. Die Pin-Belegung
der Buchse für 3,5mm Klinkenstecker (X3) erlaubt den direkten Anschluss
eines ICOM-Transceivers mit CI-V Schnittstelle durch ein handelsübliches
Audiokabel mit zwei 3,5mm-Klinkenstecker (Stereo oder Mono).
Die CAT/CI-V Schnittstelle kann in zwei verschiedenen Modi konfiguriert wer-
den:
1. CI-V
Dieser Schnittstellenstandard wird bei zahlreichen Geräten von ICOM
verwendet und ist im Prinzip eine TTL-Bus mit offenen Kollektor. Die
Platine des TinyGate ist werkseitig auf CI-V vorkonfiguriert.
S e i t e
43
CAT/CI-V Schnittstelle
