TinyGate – Bauanleitung und Benutzerhandbuch
CAT/CI-V Pinbelegung

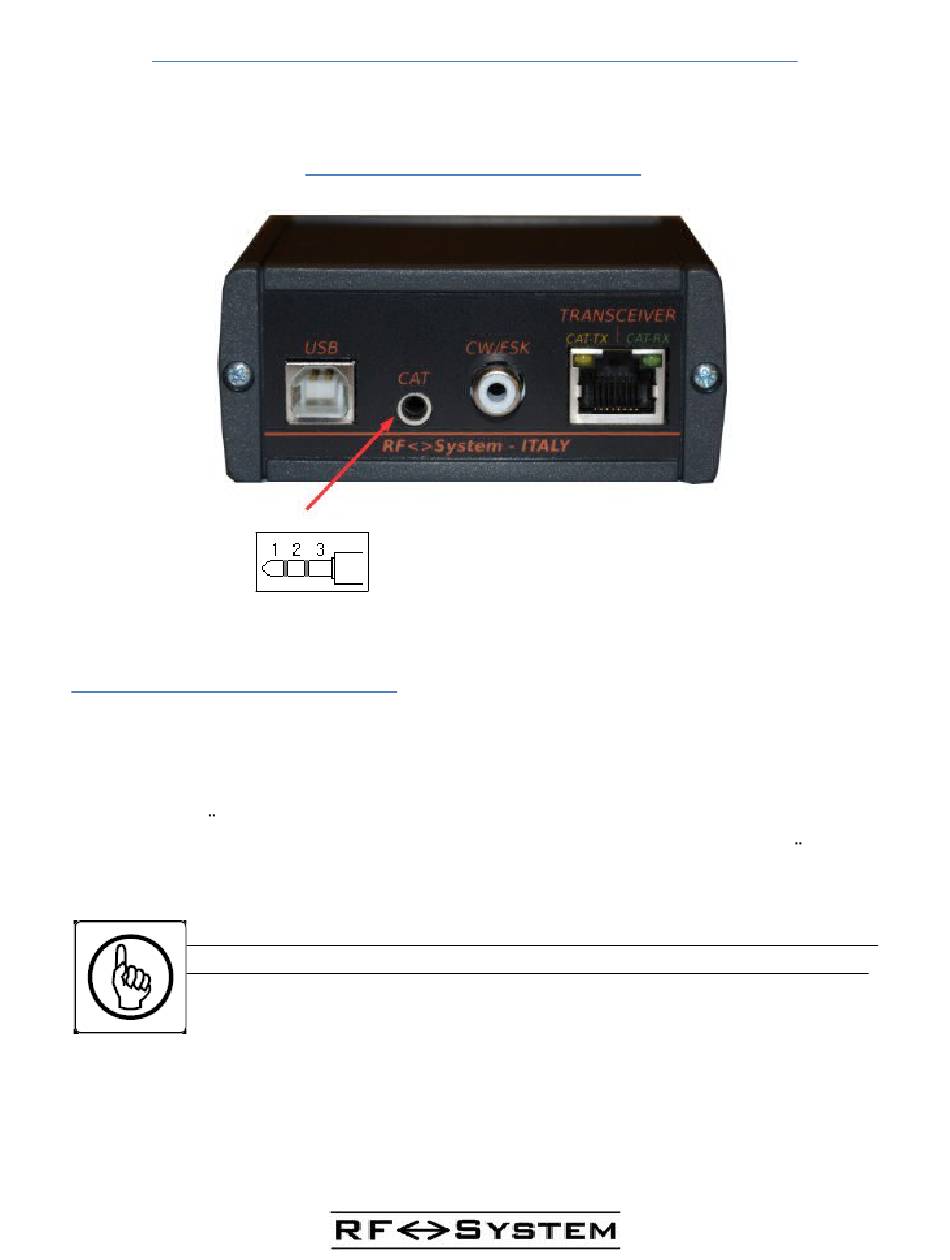

Das TinyGate verfügt über eine serielle Schnittstelle, welche ausschließlich
für die CAT/CI-V Steuerung eines Transceivers vorgesehen ist. Die Pin-Belegung
der Buchse fur 3,5mm Klinkenstecker (X3) erlaubt den direkten Anschluss
eines ICOM-Transceivers mit CI-V Schnittstelle durch ein handelsubliches
Audiokabel mit zwei 3,5mm-Klinkenstecker (Stereo oder Mono).
Die Platine des TinyGate ist werkseitig auf ICOM CI-V und für
externer Spannungsversorgung der CAT/CI-V vorkonfiguriert.
S e i t e
45
CAT/CI-V Schnittstelle
