TinyGate – Bauanleitung und Benutzerhandbuch
Für das Reed-Relais (F) sind auf der Platine insgesamt 7 Durchkontaktierun-
gen samt Lötauge vorhanden. Das Relais hat allerdings nur 4 Beinchen: der
Grund dafür ist, dass die Platine für den Einsatz von zwei verschiedenen
Relais vorgesehen wurde. Falls in der Bauteilpackung ein Reed-Relais Typ SIP-
1A05 geliefert wurde, dann sind dazu
drei runde und ein langes Loetpad
vorgesehen. Für das Reed-Relais Typ MEDER MS05-1A87-75LHR sind hinge-
gen die 4 langen Loetpads vorgesehen. Die Einbaurichtung beider Relais ist
aufgrund der symmetrischen Pinbelegung irrelevant. Jedenfalls ist die Raste-
rung und Position der Loetpads für das Relais bewusst so gewählt worden,
dass ein falscher Einbau des Relais nahezu unmöglich ist.

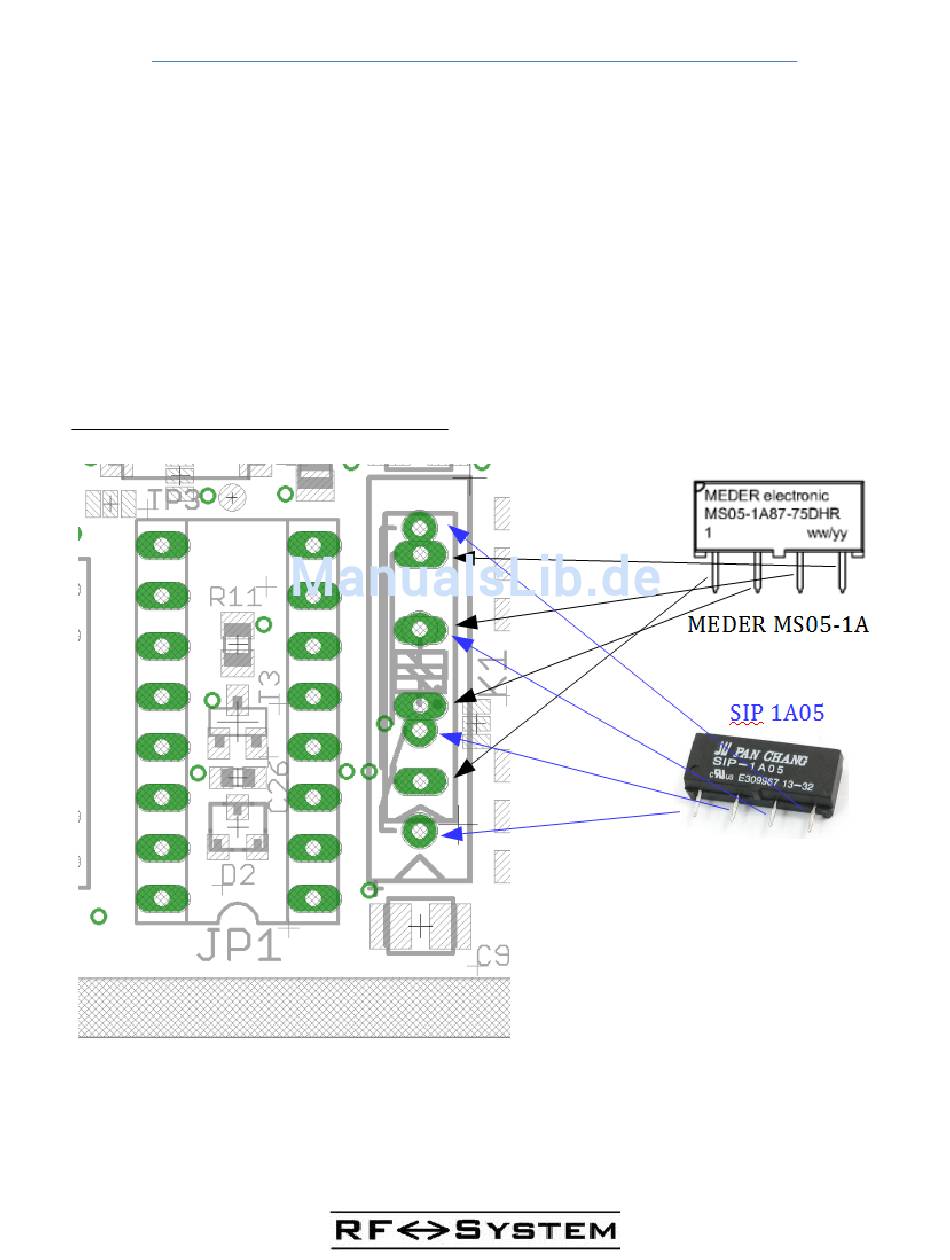

Detailansicht für den Relais-Einbau:
S e i t e
19
