Cat Für Elecraft-Transceiver - RF System TinyGate Benutzerhandbuch

TinyGate – Bauanleitung und Benutzerhandbuch
CAT für ELECRAFT-Transceiver
Für die Verbindung der CAT-Schnittstelle von Elecraft-Transceiver (K2, K3,
KX2, KX3) ist eine invertierte Logik der seriellen Datenleitungen. Diese
Option ist nur ab der TinyGate-Platinenversion Rev.B verfügbar und kann
mittels der Lötbrücke SJ14 laut folgender Tabelle entsprechend gesetzt
werden:

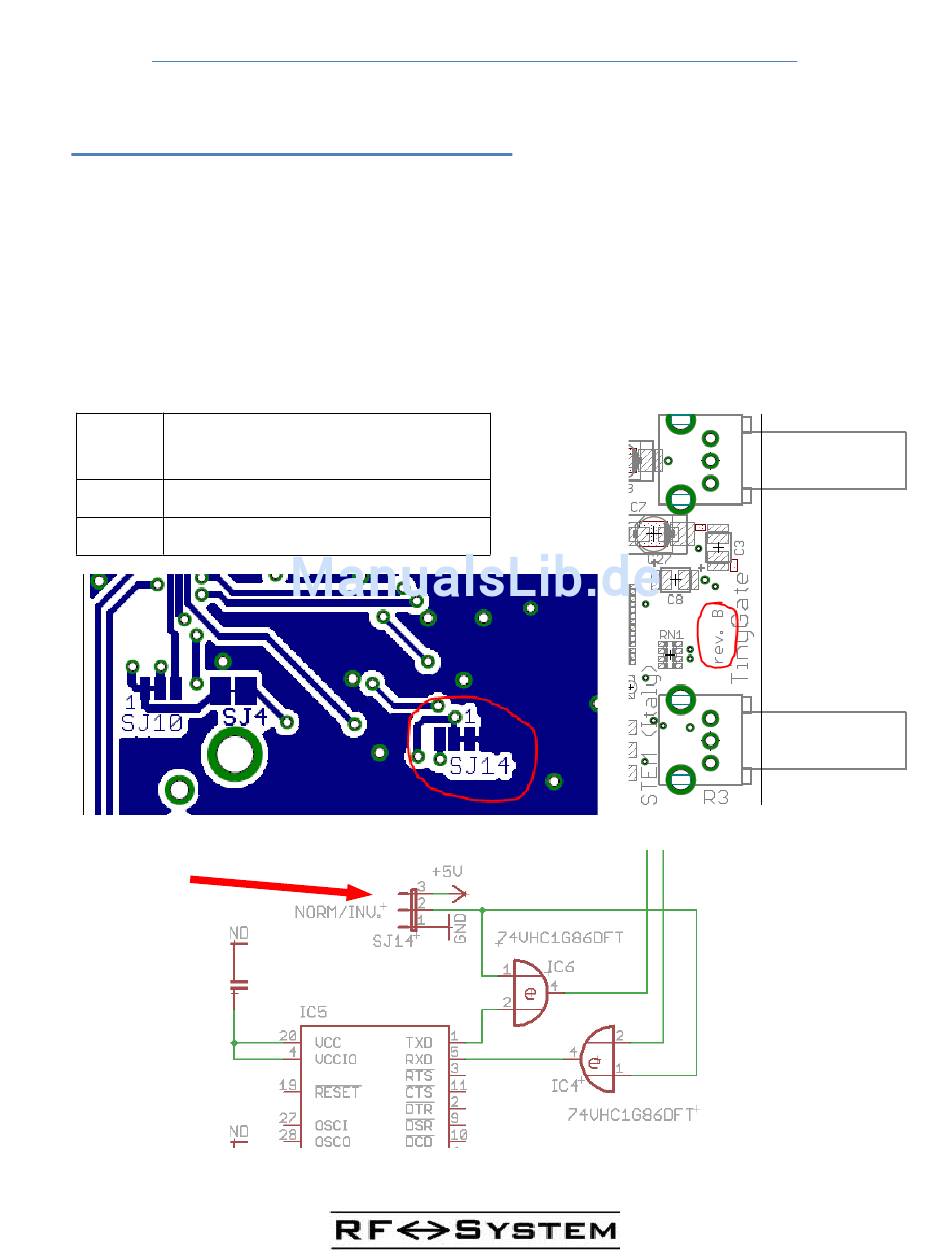

Serial Data Line Mode jumper setting (SJ14)
Pos. Inverted RXD and TXD
SJ14
1-2 normal (default)
2-3 Inverted (for Elecraft)
S e i t e 46
