TinyGate – Bauanleitung und Benutzerhandbuch

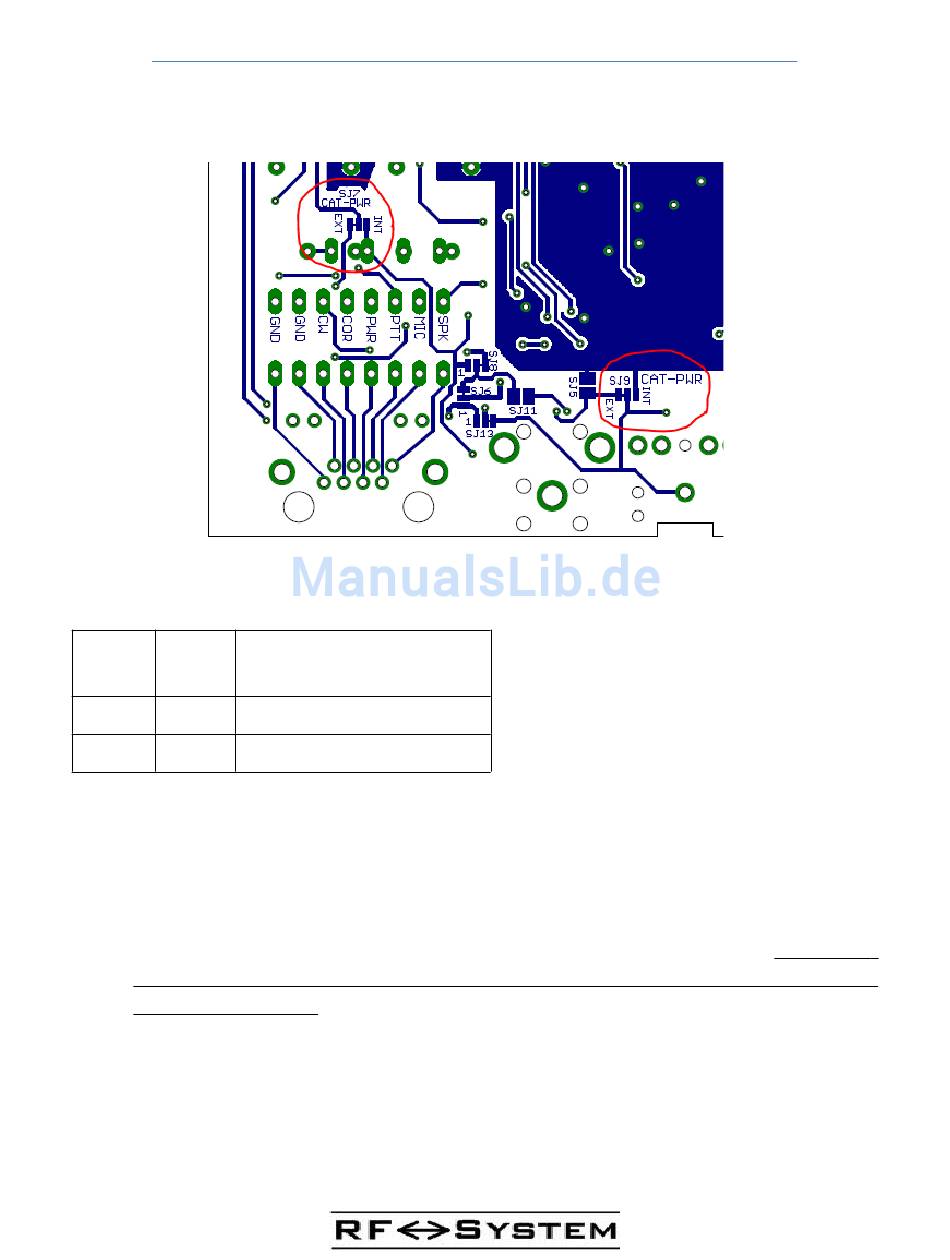

Die Spannungsversorgung der CAT/CI-V Schnittstelle kann intern (USB) oder
extern eingespeist werden:
CAT/CI-V Interface Supply mode Jumper setting (SJ7 / SJ9)
SJ7 SJ9 CAT
Pos. Pos. source
2-3 2-3 External (default)
1-2 1-2 Internal (USB)
1. Extern
Die Spannungsversorgung der CAT/CI-V Schnittstelle wird dabei extern
über die RJ45-Buchse X2 bezogen. Diese Spannung wird im TinyGate mit
einem Spannungsregler (D2,T3) auf ungefähr 5,1V reduziert. Die Plati-
ne des TinyGate ist werksseitig für externer Spannungsversorgung
vorkonfiguriert.
2. Intern
Die Spannungsversorgung der CAT/CI-V Schnittstelle wird dabei intern
von der USB-Schnittstelle bezogen.
S e i t e 48
Power supply
