TinyGate – Bauanleitung und Benutzerhandbuch

Zusammenbau

Platine

Sind die Vorbereitungen zur ESD Sicherung getroffen, kannst du mit
dem Einbau der wenigen zusätzlich benötigten Bauteile beginnen. Orientiere
dich dabei an den Lageplan unten. Achte bei den Buchsen und Potis darauf,
dass sie jeweils plan auf der Leiterplatte aufsitzen und dass die Vorderkante
exakt parallel zur Leiterplattenkante ausgerichtet ist. Bestücke in der angege-
ben Reihenfolge.

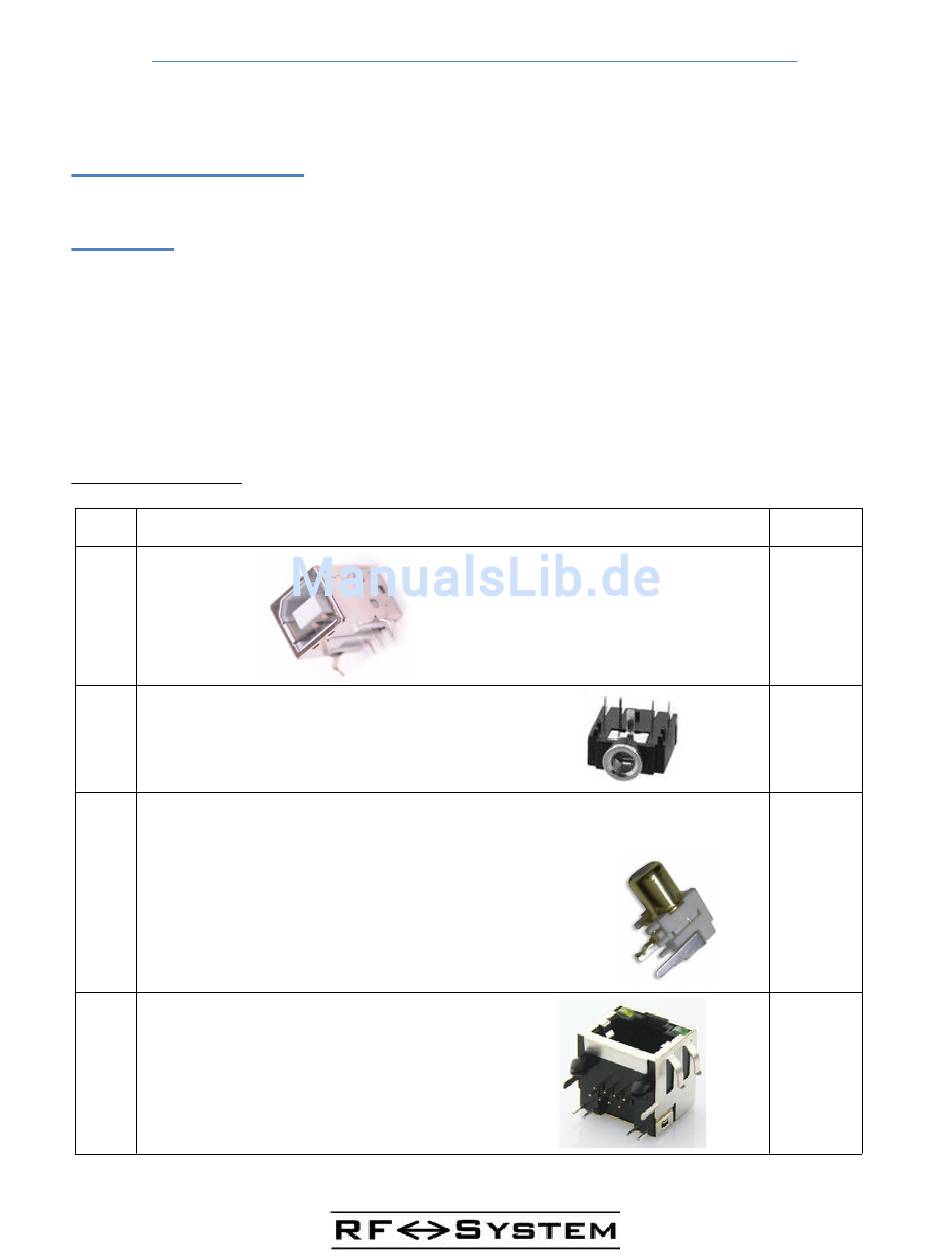

Bauteilpackung:
Pos. Beschreibung
A USB Buchse
B Stereo Buchse fuer 3,5mm Klinkenstecker
C RCA Buchse (die 6 weißen Zentrierstifte auf der Unterseite
passen ganz genau in die Bohrungen auf der Platine)
D RJ45 Buchse mit Led's
S e i t e 16
Bez.
X4
X3
X1
X2
