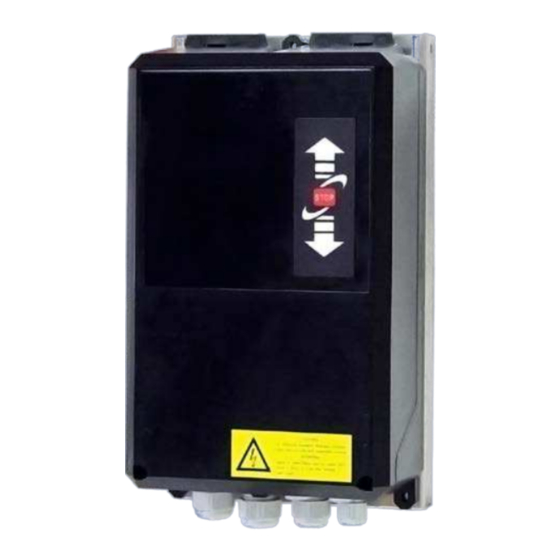

Feig Electronic TST FUS Montageanleitung
Controller
Vorschau ausblenden
Andere Handbücher für TST FUS:
- Handbuch (15 Seiten) ,
- Bedienungsanleitung (25 Seiten)
Inhaltsverzeichnis
Werbung
Installation, Inbetriebnahme, Gebrauch und Instandhaltung
DE
ACHTUNG! WICHTIGE SICHERHEITSANWEISUNGEN!
Den Hinweisen auf Seite 3 dieser Montageanleitung ist Folge zu
leisten.
GB
ATTENTION! IMPORTANT SAFETY INFORMATION!
Follow the instructions on page 3 of this manual.
FR
ATTENTION! IMPORTANTES INDICATIONS DE SÉCURITÉ!
Les instructions de la page 3 de cette notice de montage doivent
être observées strictement,
NL
LET OP! BELANGRIJKE VEILIGHEIDSINSTRUCTIES!
Volg de instructies op pagina 3 van deze montagehandleiding
op.
IT
ATTENZIONE! INDICAZIONI SULLA SICUREZZA
IMPORTANTI!
Prestare attenzione alle note alla pagina 3 delle presenti
istruzioni di montaggio.
ES
ATENCIÓN INDICACIONES IMPORTANTES DE SEGURIDAD!
Deben seguirse las indicaciones detalladas en página 3 de
estas instrucciones de montaje.

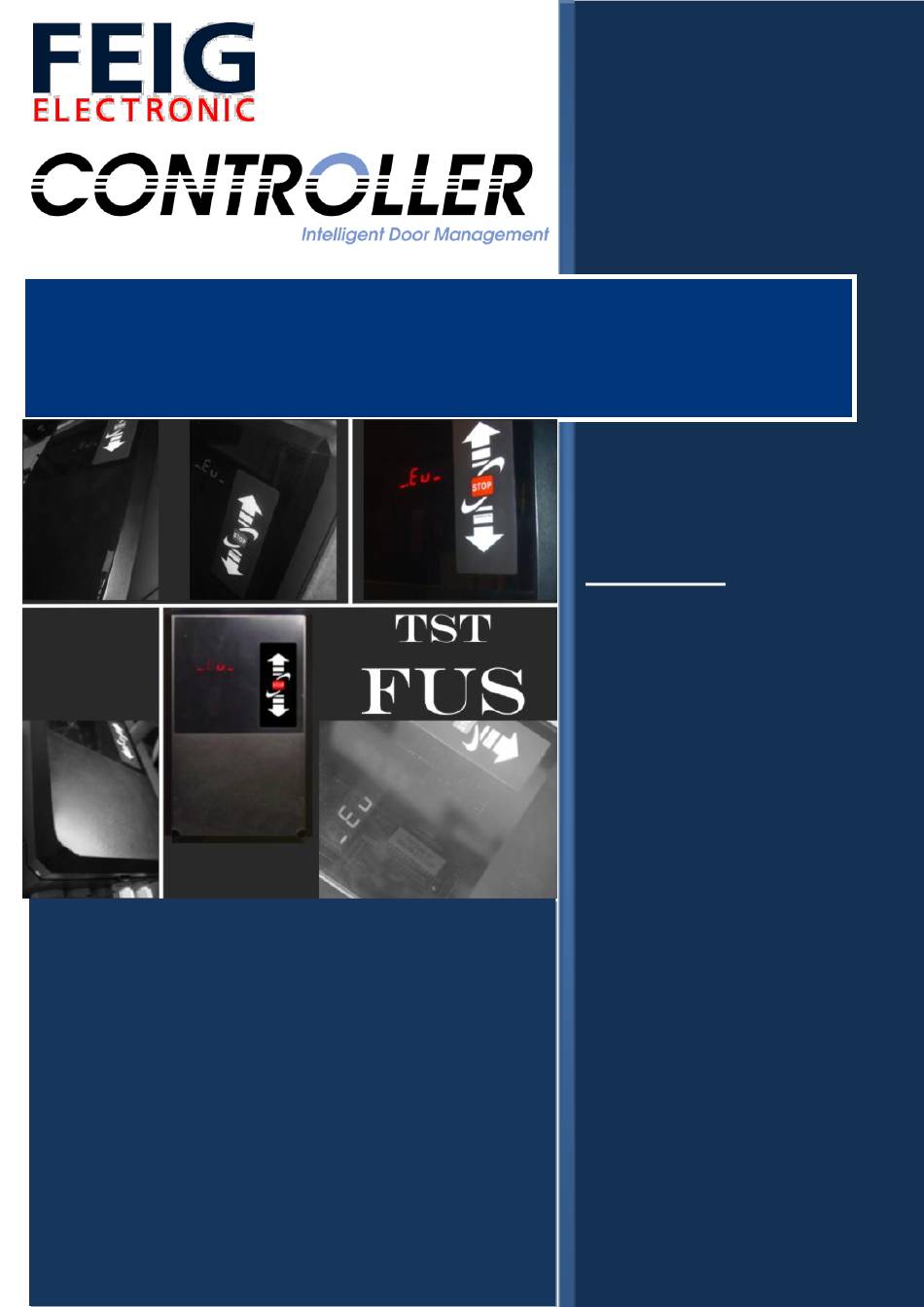

Montageanleitung
TST
FUE /
FU3E
ACHTUNG
WICHTIGE SICHERHEITS-
ANWEISUNGEN
Für die Sicherheit von
Personen ist es wichtig,
diesen Anweisungen
Folge zu leisten.
Diese Anweisungen sind
aufzubewahren.
Originalbetriebsanleitung
