Allmänt
TERMOVAR LADDNINGSENHET är
en fabriksmonterad automatisk ladd-
ningsenhet för fastbränslepannor och
ackumulatortank kombinationer. Ladd-
ningsenheten säkerställer en lämplig
returvattentemperatur under laddnings-
processen vilket höjer systemets effek-
tivitet, förlänger pannans livslängd och
väsentligen reducerar tjärbildning.
Termovar förhindrar "termisk chock" orsakad av för
kallt returvatten i förbränningens första steg och
säkerställer därför effektiv förbränning omedelbart
efter uppstart.
I slutet av förbränningsprocessen stänger den au-
tomatiska ventilen by-pass ledningen för att ladda
ackumulatortanken helt.
Termovar tillåter självcirkulation för att ta vara på
restvärme från pannan. Även om ett strömavbrott
inträffar skyddar självcirkulationen utrustningen
från kokning och övertryck.
Huvuddelar
1. Termostatisk laddningsventil
2. Automatisk styrventil
3. Backventil
4. Laddningspump
5. Tre termometrar
6. Tre stängningsventiler
7. EPS - isolering (produkt nr. 1923400)
www.vexve.com www.vexve.com

Tekniska data

Spänning
Strömförbrukning
Strömförbrukning
Max. panneffekt
Max. arbetstryck
Termostat
Grundfos pump
Anslutningar
Material
Dimensioner
Vikt:
Storlek

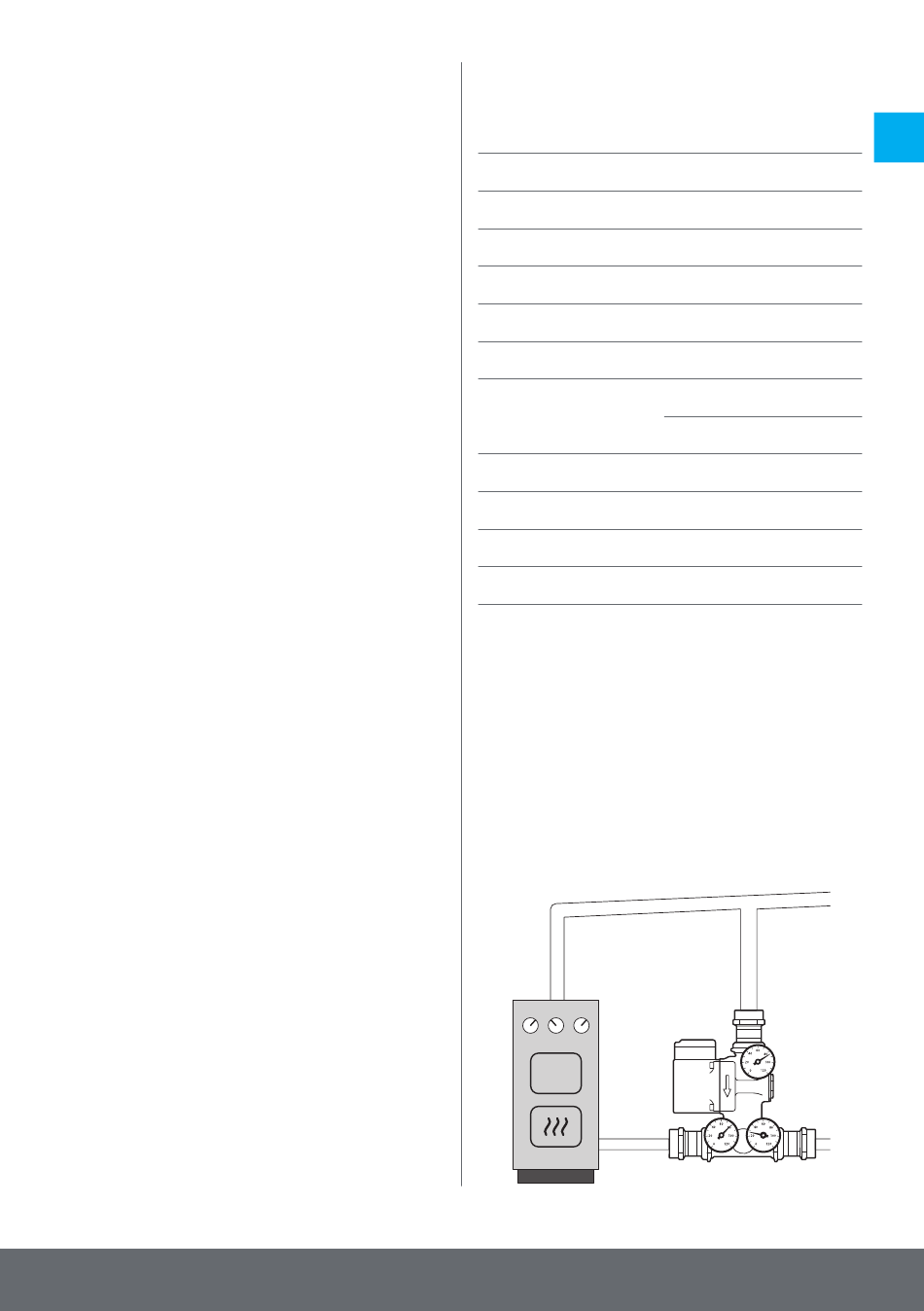

Röret mellan värmepannan och ackumulatortan-
ken ska ha minst samma storlek som laddnings-
enhetens anslutningar! Röret mellan pannan och
Termovar rekommenderas vara +1 dimension
större än de övriga rören och att den helst ökar
mot ackumulatortanken.
230 VAC
2-33 VA UPM3-50
2-52 VA UPM3-70
35 / 65 / 100 kW
10 bar
55, 61, 72, 80ºC
UPM3 AUTO L-50
UPM3 AUTO L-70
DN32, DN25, CU28 mm
Mässing
190 x 200 x 125 mm
3,2 kg
