RS Elektroniksysteme GmbH - Elektronisches Sanftanlaufgerät LIFTSTART
LIFTSTART 9-6/IV bis LIFTSTART 90-6/IV
(mit interner Spannungsversorgung der Elektronik Option: /IV)
Steuerteil
Potentiometer:
Auslaufmoment
Auslaufzeit
Toff
Poff
Ton
Pon
Anlaufzeit
Anlaufmoment
Leistungsteil
Die Netzzuführung wird an die Klemmen L1, L2 und L3 herangeführt. Die Abgänge sind mit den
Klemmanschlüssen U1, V1, W1, W2, U2 und V2 zu verbinden.
Bitte Funktionsweise der LED St1 und Relaiskontakt K3 beachten (siehe Punkte 4, 5, 6).
LED´s:
SE
S1
St1
Tr/S2
St2
Pok
L1
L2
L3
U1
V1
L1
L2
L3
Netzzuführung
Sechspolige Motorzuführung
(3x400V/50Hz)
(Grundversion)

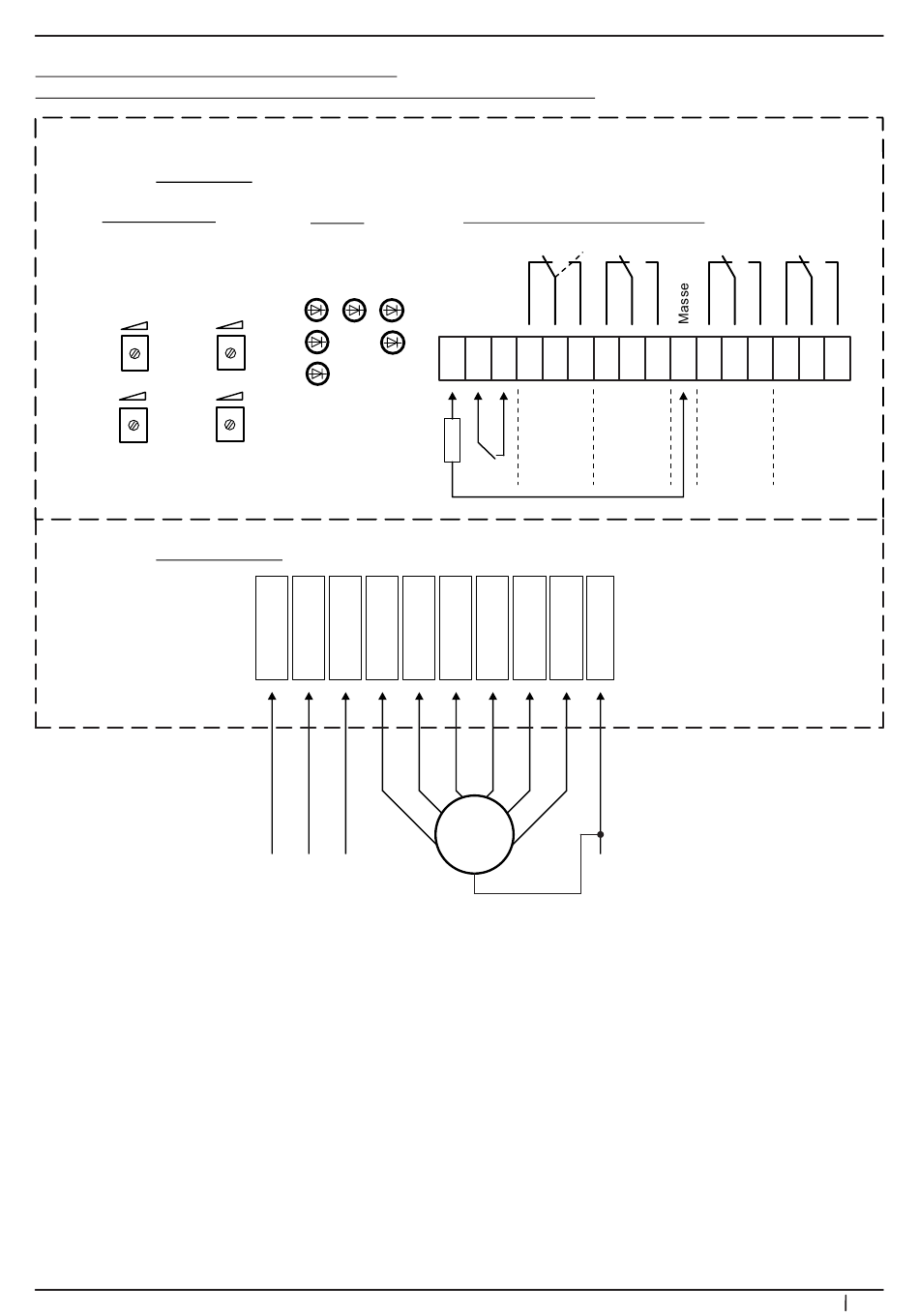

Anschluss der Steuerklemmen:
Relaiskontakt
K3
1 2 3 4 5 6 7 8 9 10 11 12 13
Störung 1
Rampen-
Phasen-
anfang
fehler u.
Kühlkör-
pertemp.-
erfassung
Start
W1 W2 U2 V2
PE
M
3~
PE
K2
K1
14 15 16
Rampen-
Störung 2
ende
(PTC-Eingang)
K4
23
