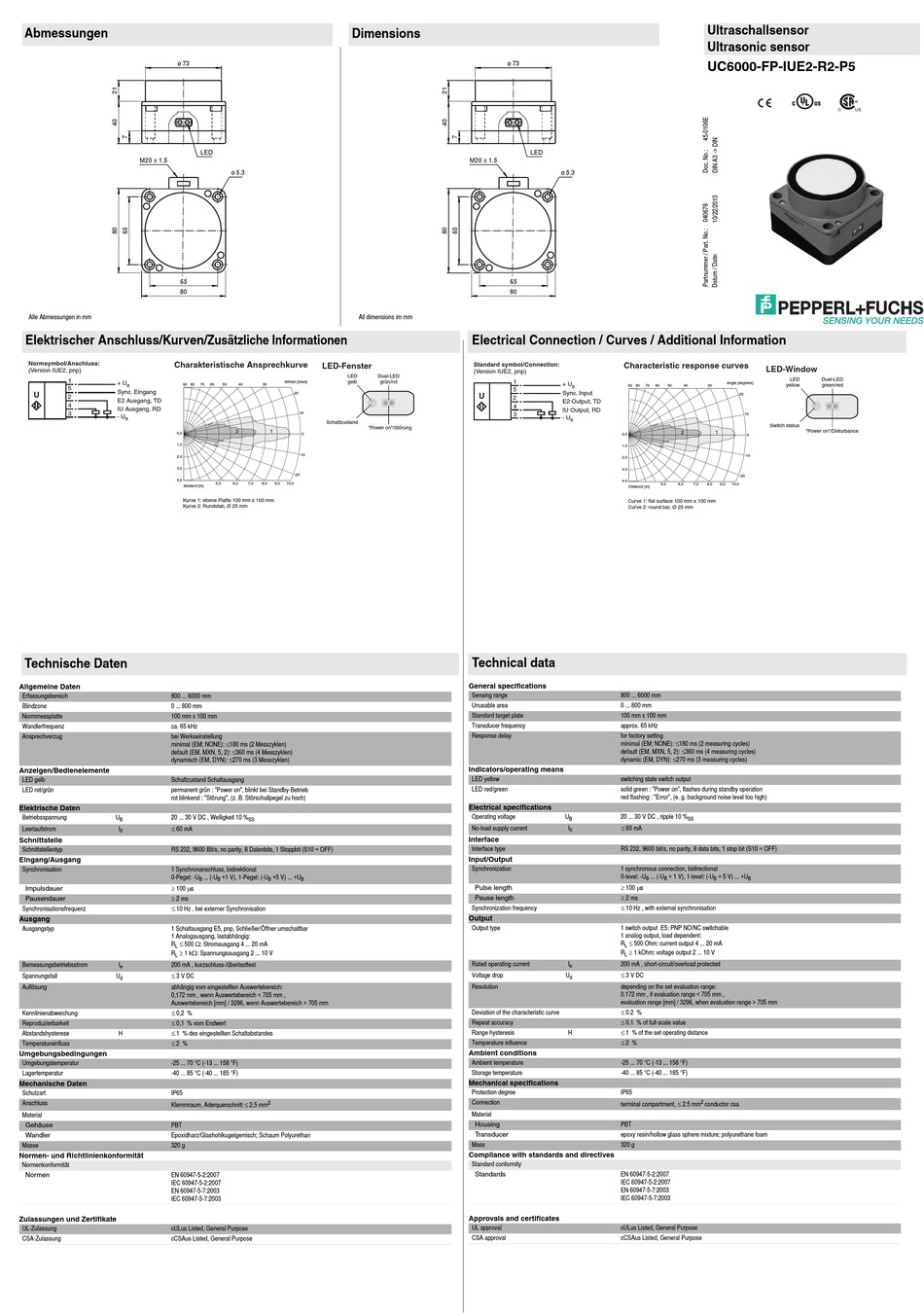

Pepperl+Fuchs UC6000-FP-IUE2-R2-P5 Anleitung

Abmessungen
ø 73
M20 x 1.5
65
80
Alle Abmessungen in mm
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Normsymbol/Anschluss: Charakteristische Ansprechkurve
(Version IUE2, pnp)
1
+ U
90 80
B
5
Sync. Eingang
U
2
E2 Ausgang, TD
4
IU Ausgang, RD
3
- U
B
0,0
1,0
2,0
3,0
4,0
Abstand [m]
Kurve 1: ebene Platte 100 mm x 100 mm
Kurve 2: Rundstab, Ø 25 mm
Technische Daten
Allgemeine Daten
Erfassungsbereich 800 ... 6000 mm
Blindzone 0 ... 800 mm
Normmessplatte 100 mm x 100 mm
Wandlerfrequenz ca. 65 kHz
Ansprechverzug bei Werkseinstellung
minimal (EM; NONE): 180 ms (2 Messzyklen)
default (EM, MXN, 5, 2): 360 ms (4 Messzyklen)
dynamisch (EM, DYN): 270 ms (3 Messzyklen)
Anzeigen/Bedienelemente
LED gelb Schaltzustand Schaltausgang
permanent grün : "Power on", blinkt bei Standby-Betrieb 
LED rot/grün
rot blinkend : "Störung", (z. B. Störschallpegel zu hoch)
Elektrische Daten
Betriebsspannung U 20 ... 30 V DC , Welligkeit 10 %
B
 60 mA
Leerlaufstrom I
0
Schnittstelle
Schnittstellentyp RS 232, 9600 Bit/s, no parity, 8 Datenbits, 1 Stoppbit (S10 = OFF)
Eingang/Ausgang
Synchronisation 1 Synchronanschluss, bidirektional
0-Pegel: -U
 100 s
Impulsdauer
 2 ms
Pausendauer
 10 Hz , bei externer Synchronisation
Synchronisationsfrequenz
Ausgang
Ausgangstyp 1 Schaltausgang E5, pnp, Schließer/Öffner umschaltbar
1 Analogausgang, lastabhängig:
 500 : Stromausgang 4 ... 20 mA
R
L
 1 k: Spannungsausgang 2 ... 10 V
R
L
Bemessungsbetriebsstrom I 200 mA , kurzschluss-/überlastfest
e
 3 V DC
Spannungsfall U
d
abhängig vom eingestellten Auswertebereich: 
Auflösung
0,172 mm , wenn Auswertebereich < 705 mm ,
Auswertebereich [mm] / 3296, wenn Auswertebereich > 705 mm
 0,2 %
Kennlinienabweichung
 0,1 % vom Endwert
Reproduzierbarkeit
 1 % des eingestellten Schaltabstandes
Abstandshysterese H
 2 %
Temperatureinfluss
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Schutzart IP65
Anschluss Klemmraum, Aderquerschnitt  2,5 mm
Material
Gehäuse PBT
Wandler Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
Masse 320 g
Normen- und Richtlinienkonformität
Normenkonformität
EN 60947-5-2:2007 
Normen
IEC 60947-5-2:2007 
EN 60947-5-7:2003 
IEC 60947-5-7:2003
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, General Purpose
CSA-Zulassung cCSAus Listed, General Purpose
Dimensions
LED
ø 5.3
All dimensions im mm
LED-Fenster
LED
gelb
Winkel [Grad]
70 60 50 40 30
20
10
Schaltzustand
"Power on"/Störung
2 1
0
-10
-20
5,0 6,0 7,0 8,0 9,0 10,0
SS
... (-U +1 V), 1-Pegel: (-U +5 V) ... +U
B B B B
2
ø 73
LED
M20 x 1.5
65
80
Electrical Connection / Curves / Additional Information
Standard symbol/Connection:
(Version IUE2, pnp)
Dual-LED
1
grün/rot
5
U
2
4
3
Technical data
General specifications
Sensing range
Unusable area
Standard target plate
Transducer frequency
Response delay
Indicators/operating means
LED yellow
LED red/green
Electrical specifications
Operating voltage
No-load supply current
Interface
Interface type
Input/Output
Synchronization
Pulse length
Pause length
Synchronization frequency
Output
Output type
Rated operating current
Voltage drop
Resolution
Deviation of the characteristic curve
Repeat accuracy
Range hysteresis
Temperature influence
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Protection degree
Connection
Material
Housing
Transducer
Mass
Compliance with standards and directives
Standard conformity
Standards
Approvals and certificates
UL approval
CSA approval
Ultraschallsensor
Ultrasonic sensor
UC6000-FP-IUE2-R2-P5
ø 5.3
Characteristic response curves
+ U Angle [degrees]
90 80 70 60 50 40 30
B
Sync. Input
E2 Output, TD
IU Output, RD
- U
B
2 1
0.0
1.0
2.0
3.0
4.0
5.0 6.0 7.0 8.0 9.0 10.0
Distance [m]
Curve 1: flat surface 100 mm x 100 mm
Curve 2: round bar, Ø 25 mm
800 ... 6000 mm
0 ... 800 mm
100 mm x 100 mm
approx. 65 kHz
for factory setting
minimal (EM; NONE): 180 ms (2 measuring cycles)
default (EM, MXN, 5, 2): 360 ms (4 measuring cycles)
dynamic (EM, DYN): 270 ms (3 measuring cycles)
switching state switch output
solid green : "Power on", flashes during standby operation 
red flashing : "Error", (e. g. background noise level too high)
U 20 ... 30 V DC , ripple 10 %
B SS
 60 mA
I
0
RS 232, 9600 bit/s, no parity, 8 data bits, 1 stop bit (S10 = OFF)
1 synchronous connection, bidirectional
0-level: -U ... (-U + 1 V), 1-level: (-U + 5 V) ... +U
B B B
 100 s
 2 ms
 10 Hz , with external synchronisation
1 switch output E5: PNP NO/NC switchable
1 analog output, load dependent:
 500 Ohm: current output 4 ... 20 mA
R
L
 1 kOhm: voltage output 2 ... 10 V
R
L
I 200 mA , short-circuit/overload protected
e
 3 V DC
U
d
depending on the set evaluation range: 
0.172 mm , if evaluation range < 705 mm ,
evaluation range [mm] / 3296, when evaluation range > 705 mm
 0.2 %
 0.1 % of full-scale value
 1 % of the set operating distance
H
 2 %
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
IP65
terminal compartment,  2.5 mm 2
conductor csa
PBT
epoxy resin/hollow glass sphere mixture; polyurethane foam
320 g
EN 60947-5-2:2007 
IEC 60947-5-2:2007 
EN 60947-5-7:2003 
IEC 60947-5-7:2003
cULus Listed, General Purpose
cCSAus Listed, General Purpose
LED-Window
LED Dual-LED
yellow green/red
20
10
Switch status
"Power on"/Disturbance
0
-10
-20
B
