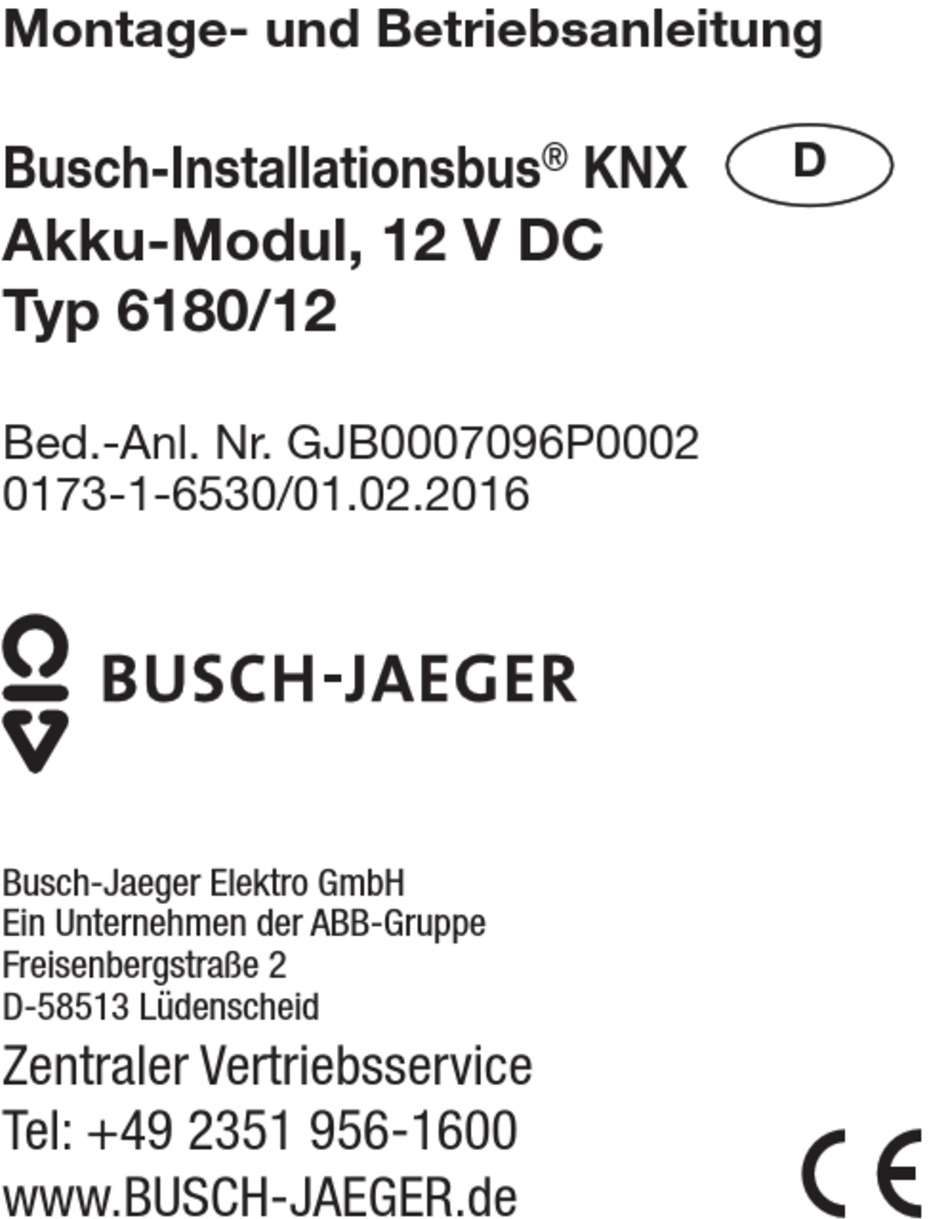

Montage- und Betriebsanleitung
D
Busch-Installationsbus KNX

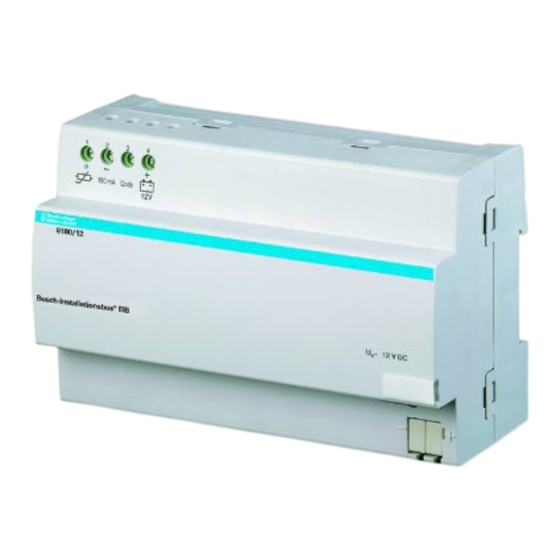

Akku-Modul, 12 V DC
Typ 6180/12
Bed.-Anl. Nr. GJB0007096P0002
0173-1-6530/01.02.2016
Busch-Jaeger Elektro GmbH
Ein Unternehmen der ABB-Gruppe
Freisenbergstraße 2
D-58513 Lüdenscheid
Zentraler Vertriebsservice
Tel: +49 2351 956-1600
www.BUSCH-JAEGER.de

Werbung

loading

Verwandte Anleitungen für Busch-Jaeger 6180/12

Inhaltszusammenfassung für Busch-Jaeger 6180/12

  • Seite 1 Montage- und Betriebsanleitung Busch-Installationsbus KNX Akku-Modul, 12 V DC Typ 6180/12 Bed.-Anl. Nr. GJB0007096P0002 0173-1-6530/01.02.2016 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 D-58513 Lüdenscheid Zentraler Vertriebsservice Tel: +49 2351 956-1600 www.BUSCH-JAEGER.de...
  • Seite 2 Anschlussbild 6180/11 6180/12...
  • Seite 3 Wichtige Hinweise Diese Betriebsanleitung enthält die erforder- lichen Informationen für den bestimmungs- gemäßen Gebrauch des o.g. Gerätes in einer Busch-Installationsbus KNX Anlage. Für die Planung und Projektierung der Busgeräte in einer Installationsbus-Anlage KNX stehen detaillierte Beschreibungen der Anwendungsprogramme sowie Unterlagen zur Planungsunterstützung vom Hersteller zur Verfügung.
  • Seite 4 Wichtige Hinweise Warnung! Installation nur durch elektrotech- nische Fachkraft. Verlegung und Anschluss der Busleitung, sowie der Anwendungsge- räte müssen gemäß den gültigen Richtlinien unter Beachtung des Handbuches Gebäude- Systemtechnik der jeweiligen EIBA durchge- führt werden. Die jeweils gültigen Sicherheitsbestimmun- gen, z.B. Unfallverhütungsvorschriften, Ge- setz über technische Arbeitsmittel sind auch für die angeschlossenen Betriebsmittel und Anlagen einzuhalten.
  • Seite 5 Wichtige Hinweise Gefahrenhinweise - Gerät bei Transport, Lagerung und im Betrieb vor Feuchtigkeit, Schmutz und Beschädigung schützen - Gerät nicht außerhalb der spezifizierten technischen Daten betreiben - Nur im geschlossenen Gehäuse (Verteiler) betreiben - Gerät an den dafür vorgesehenen An- schlussklemmen –...
  • Seite 6 Technische Daten Das Akku-Modul 6180/12 ist ein Bleigel- Akkumulator für die Pufferung der Busch- Installationsbus KNX-Systemspannung zur Überbrückung von Netzausfällen. Das Akku- Modul kann nur in Verbindung mit der unter- brechungsfreien KNX-Spannungsversorgung 6180/11 eingesetzt werden. Die Pufferungs- zeit ist abhängig von der Buslast. Das Akku- Modul kann eine KNX-Linie für mindestens 10...
  • Seite 7 Jahre gegen ein neues Gerät auszu- tauschen. Alte Akku-Module 6180/12 werden von Busch-Jaeger zur umweltgerechten Entsorgung zurückgenommen. Hinweise: 1. Das Akku-Modul 6180/12 darf nur in Wandverteiler auf einer horizontalen Tragschiene (35 mm, EN 50 022) montiert werden! 2. Das Akku-Modul 6180/12 darf nicht mit...
  • Seite 8 6180/11 gelagert, muss es mindestens alle 6 Monate vollständig geladen werden. Das Akku-Modul kann max. 2 Jahre (bei 20°C) gelagert werden! 4. Nach einer Entladung des Akku-Moduls 6180/12 im normalen Betrieb, muss das Akku-Modul möglichst bald nach der Entladung wieder geladen werden!
  • Seite 9 150 mA Entladespannung 12 V DC Entladestrom max. 5 A Verlustleistung P max. 1 W Akku-Kapazität 1 Ah Netzausfallüber- brückungszeit für 6180/11 mind. 10 min. Temperatursensor in 6180/12 integriert Sicherung in 6180/12 integriert selbstheilend Betriebstemperatur- bereich + 5°C bis + 45°C...
  • Seite 10 Technische Daten Bedien- und Anzeigeelemente  Schilderträger Schutzart IP 20 nach EN 60 529 Schutzklasse II nach EN 61 140 Überspannungs- kategorie III nach EN 60 664-1 Verschmutzungsgrad 2 nach EN 60 664-1 Luftdruck Atmosphäre bis 2.000 m Anschlüsse  Akku-Anschluss „+“ 1 Schraublemme ...
  • Seite 11 Technische Daten Abmessungen (HxBxT) 90 x 144 x 64 mm Einbautiefe 68 mm Breite 8 Module à 18 mm Gewicht 0,72 kg...
  • Seite 12 Montage Zum Einbau in Wandverteiler. Schnellbefestigung auf Tragschienen 35 mm, DIN EN 50 022 – nur horizontale Einbaulage! Der 12 V DC-Anschluss sowie der PTC- Anschluss erfolgen über Schraubklemmen. Anschlussquerschnitt: feindrähtig 0,75 – 1,5 mm eindrähtig 0,75 – 1,5 mm Bei der Installation müssen die SELV-Richtli- nien für die Auswahl und den Anschluss der Kabel eingehalten werden!
  • Seite 13 Installation and Operating Instructions Busch-Installationsbus KNX Battery module, 12 V DC Type 6180/12 Instr.-no. GJB0007096P0002 0173-1-6530/01.02.2016 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 D-58513 Lüdenscheid Zentraler Vertriebsservice Tel: +49 2351 956-1600 www.BUSCH-JAEGER.de...
  • Seite 14 Connection diagram 6180/11 6180/12...
  • Seite 15 Important notes These operating instructions contain the necessary information for the correct use of the aforementioned unit in an Busch-Installa- tionsbus KNX system. Detailed descriptions of the user programs and documentation on planning support by the manufacturer are available for planning and configuring the bus units in an Busch- Installationsbus KNX system.
  • Seite 16 Important notes Warning! Hazardous voltage! Installation by person with electrotechnical expertise only. The bus line and the units must be installed and connected in accordance with the re- levant guidelines, observing the KNX user manual Building Systems Engineering of the national EIBA.
  • Seite 17 Important notes Safety instructions - Protect the unit against moisture, dirt and damage during transport, storage and operation. - Do not operate the unit outside the speci- fied technical data - Operate only in a closed housing (distribution cabinet) - Earth the unit at the terminals provided – if existing –...
  • Seite 18 Technical data The battery module 6180/12 is a lead-gel battery for maintaining the Busch-Installati- onsbus KNX system voltage in case of a mains failure. The battery module can only be used in combination with the uninterruptible KNX Power supply 6180/11. The battery module can maintain the KNX voltage for a minimum of 10 minutes at rated current.
  • Seite 19 Technical data les can be returned to Busch-Jaeger for the ecologically correct disposal. Note: 1. The battery module 6180/12 is to be installed in wall mounted distribution boards with horizontal mounting rails only! 2. The battery module 6180/12 must not...
  • Seite 20 The battery module can be stored up to 2 years at 20°C. 4. After having been discharged in normal operation, the battery module 6180/12 must be recharged again completely as soon as possible! Power supply...
  • Seite 21 Technical data time with 6180/11 min. 10 min. Temperature sensor integrated in the 6180/12 Type Fuse integrated in the 6180/12 Type self-healing Ambient temperature + 5°C to + 45°C...
  • Seite 22 Technical data Operating and display elements  Label carrier Protection IP 20 acc. to EN 60 529 Protection class II according to EN 61 140 Overvoltage category III according to EN 60 664-1 Pollution degree 2 according to EN 60 664-1 Atmospheric pressure Atmosphere up to 2,000 m...
  • Seite 23 Technical data Dimensions (h x w x d) 90 x 144 x 64 mm Installation depth 68 mm Width 8 modules at 18 mm each Weight 0.72 kg...
  • Seite 24 Mounting For installation in wall mounted distribution boards or small enclosures. Snap mounting onto 35 mm mounting rails according to EN 50 022 –horizontal moun- ting only! The 12 V DC connection and the PTC con- nection are made by screw terminals. Connection cross section: multi-core cable 0.75 –...
  • Seite 25 Instructions de montage et d’utilisation Busch-Installationsbus KNX Module accumulateur, 12 V DC Type 6180/12 Inst. empl. N° GJB0007096P0002 0173-1-6530/01.02.2016 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 D-58513 Lüdenscheid Zentraler Vertriebsservice Tel: +49 2351 956-1600 www.BUSCH-JAEGER.de...
  • Seite 26 Schéma de raccordement 6180/11 6180/12...
  • Seite 27 Remarques importantes Ces instructions d’emploi comportent les informations nécessaires à l’utilisation confor- me de l’appareil ci-dessus au sein d’un systè- me Busch-Installationsbus KNX. Des descriptions détaillées des programmes d’application, de même qu’une document- tation destinée à l’assistance technique pour la planification sont disponibles pour tout ce qui concerne la planification et la mise en oeuvre d’un appareil dans un système KNX.
  • Seite 28 Remarques importantes Avertissement! Tension électrique dangereuse! Installation uniquement par des personnes qualifiées en électrotechnique. Les travaux au niveau du bus de l’installation ne doivent être réalisés que par des électriciens formés à ce type d’équipements. Le bus et les appareils de l’application doivent être posés et connectés en conformité...
  • Seite 29 Remarques importantes Remarques relatives aux risques - Protéger l’appareil lors du transport, du stockage et du fonctionnement vis-à- vis de l’humidité, de la poussière et des dommages. - Ne jamais faire fonctionner l’appareil en dehors des caractéristiques techniques spécifiées. - Ne faire fonctionner l’appareil que dans des enveloppes fermées (répartiteur).
  • Seite 30 Caractéristiques techniques Le module accumulateur 6180/12 est un accumulateur plomb-gel destiné à secourir la tension du système KNX en cas de cou- pures secteur. Il ne peut être utilisé qu’en lien avec l’alimentation ininterruptible 6180/11. La durée de secours en mode accumulateur est fonction de la charge du bus.
  • Seite 31 être monté uniquement à l’intérieur d’un tableau distributeur mural équipé d’un rail horizontal (35 mm, EN 50 022) ! 2. Le module accumulateur 6180/12 ne doit pas être raccordé en série ou en parallèle avec d’autres modules accu-mulateurs ou accumulateurs plomb-gel !
  • Seite 32 Caractéristiques techniques 3. Le module accumulateur 6180/12 est livré à l’état chargé, intégralement ou en partie. Il ne doit pas être stocké à l’état déchargé. En cas d’entreposage prolongé sans connexion à l’alimentation SU/S 30.640.1, le recharger intégralement au moins une fois tous les 6 mois.
  • Seite 33 Tension de décharge 12 V DC Courant de décharge 5 A maxi Puissance dissipée P 1 W maxi Capacité de l’accumulateur 1 Ah Durée d’autonomie en cas de coupure secteur pour 6180/11 10 min. mini Sonde de température Intégrée au module 6180/12 Type...
  • Seite 34 Caractéristiques techniques Fusible Intégré au module 6180/12 Type Auto Plage de température de fonctionnement + 5 °C à + 45 °C Eléments de commande et d’affichage  Porte-étiquette Indice de protection IP 20 selon EN 60 529 Classe de protection II selon EN 61 140 Classe de surtension III selon EN 60 664-1 Degré...
  • Seite 35 Caractéristiques techniques  Sonde CTP 1 borne à vis Longueur de câble maxi: 10 m Section de raccordement: Multibrin 0,75 – 1,5 mm Monobrin 0,75 – 1,5 mm Dimensions (H X L X P) 90 x 144 x 64 mm Profondeur de montage 68 mm...
  • Seite 36 Montage Pour le montage en tableau de distribution. Fixation rapide sur rails porteurs de 35 mm, DIN EN 50 022 – uniquement en position horizontale ! Raccordement 12 V DC ainsi que raccorde- ment de la sonde CTP via des bornes à vis. Section de raccordement: Multibrin 0,75 –...
  • Seite 37 Montage- en gebruiksaanwijzing Busch-Installationsbus KNX Accumodule, 12 V DC Type 6180/12 Gebruiksaanwijzing nr. GJB0007096P0002 0173-1-6530/01.02.2016 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 D-58513 Lüdenscheid Zentraler Vertriebsservice Tel: +49 2351 956-1600 www.BUSCH-JAEGER.de...
  • Seite 38 Aansluitschema 6180/11 6180/12...
  • Seite 39 Belangrijke aanwijzingen Deze gebruiksaanwijzing bevat de vereiste informatie voor het reglementair gebruik van het hierboven genoemde apparaat in een installatie Busch-Installationsbus KNX. Voor de planning en het ontwerp van de busapparaten in een installatie-KNX staan gedetailleerde beschrijvingen van de toepas- singsprogramma’s alsmede documentaties t.b.v de planningsondersteuning van de fabrikant ter beschikking.
  • Seite 40 Belangrijke aanwijzingen Waarschuwing! Installatie alleen toegestaan door elektricien. Het aanleggen en aansluiten van de buslijn en van de toepassings-appara- tuur dient te worden uitgevoerd conform de geldende richtlijnen met inachtneming van het Handboek systeem-techniek voor gebouwen van het desbetreffende nationale EIBA. De ter zake geldende veiligheidsbepalingen, bijvoorbeeld: ongevalpreventievoorschriften, wet over technische hulpmiddelen dienen ook...
  • Seite 41 Belangrijke aanwijzingen Gevareninstructies - Bescherm het apparaat bij transport, opslag en in bedrijf tegen vocht, vuil en beschadiging - Gebruik het apparaat niet buiten de gespecificeerde technische gegevens - Gebruik het apparaat alleen in een gesloten huis (verdeler) - Het apparaat aarden met de hiervoor bestemde aansluitklemmen (indien voorhanden) - Belemmer de koeling van de apparaten...
  • Seite 42 Technische gegevens De accumodule 6180/12 is een lood-accu- mulator voor het bufferen van de Busch- Installationsbus KNX-systeemspanning voor het overbruggen van stroomonderbrekingen. De accumodule kan alleen worden gebruikt in combinatie met de onderbrekingsvrije KNX- spanningsbron 6180/11. De buffertijd hangt af van de bus-belasting.
  • Seite 43 1. De accumodule 6180/12 mag alleen in wandverdelers op een horizontale draagrail (35 mm, EN 50 022) worden gemonteerd! 2. De accumodule 6180/12 mag niet met andere accumodules of andere loodac- cumulatoren in serie of parallel worden aangesloten! 3. Bij levering is de accumodule 6180/12 geladen of gedeeltelijk geladen.
  • Seite 44 De accumodule kan max. 2 jaar (bij 20°C) worden bewaard! 4. Na het ontladen van de accumodule 6180/12 in normaal bedrijf, moet de accu- module zo snel mogelijk na het ontladen opnieuw worden geladen! Stroomvoorziening alleen in combinatie...
  • Seite 45 Technische gegevens Temperatuursensor in 6180/12 geïntegreerd Type Zekering in 6180/12 geïntegreerd Type zelfhelend Bedrijfstemperatuur- bereik + 5°C bis +45°C Bedien- en displayelementen  Typeplaatje Beschermklasse IP 20 volgens EN 60 529 Beschermingsklasse II conform EN 61 140 Overspannings- categorie III conform EN 60 664-1...
  • Seite 46 Technische gegevens Aansluitingen  Accuaansluiting „+“ 1 schroefklem  Code (PTC“-“) 1 schroefklem  Accuaansluiting „-“ 150 mA 1 schroefklem  Aansluiting PTC-sensor 1 schroefklem max. kabellengte: 10 m Aansluitdiameter: fijne draad 0,75 – 1,5 mm eendraads 0,75 – 1,5 mm Afmetingen (HxBxD) 90 x 144 x 64 mm...
  • Seite 47 Montage Voor inbouw in wandverdelers. Snelbevestiging op draagrails 35 mm, DIN EN 50 022 – alleen horizontale inbouwpositie! De 12 V DC-aansluiting en de PTC-aansluiting gebeuren via schroefklemmen. Aansluitdiameter: fijne draad 0,75 – 1,5 mm een draad 0,75 – 1,5 mm Bij het installeren moeten de SELV-richtlijnen voor het selecteren en aansluiten van de kabels worden gerespecteerd!
  • Seite 49 Montaggio e guida all’uso Busch-Installationsbus KNX Modulo accumulatore 12 V CC Tipo 6180/12 Istr. no. GJB0007096P0002 0173-1-6530/01.02.2016 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 D-58513 Lüdenscheid Zentraler Vertriebsservice Tel: +49 2351 956-1600 www.BUSCH-JAEGER.de...
  • Seite 50 Schema delle connessioni 6180/11 6180/12...
  • Seite 51 Indicazioni importanti Questo libretto d’istruzione contiene le informazioni necessarie per la corretta utilizzazione dell’apparecchio sopraccitato in un sistema Busch-Installationsbus KNX. Per la programmazione e progettazione dell’apparecchio in un’installazione d’impianto bus KNX sono disponibili descrizioni dettagli- ate del costruttore in riferimento ai programmi d’impiego e documentazioni d’assistenza alla progettazione delle apparecchiature stesse.
  • Seite 52 Indicazioni importanti Avvertenza! Tensione pericolosa! Fare in- stallare solo da un elettricista qualificato. L’installazione ed il colle-gamento della linea bus e degli strumenti impiegati devono essere eseguiti in conformità alle direttive vigenti se- condo il manuale dell’utente KNX della tecnica dei sistemi per fabbricati dello EIBA-nazionale.
  • Seite 53 Indicazioni importanti Le norme di sicurezza, come per esempio nor- me antinfortunistiche o leggi sugli strumenti tecnici di lavoro, devono essere rispettate anche per quanto concerne i mezzi di produ- zione e gli impianti collegati. Indicazioni di pericolo - Proteggere l’apparecchio da umidità, sporcizia, guasti durante trasporto, imma- gazzinaggio e funzionamento.
  • Seite 54 Dati tecnici Il modulo accumulatore 6180/12 è un accumulatore a gel di piombo per l’alimentazione in tampone della tensione di sistema dell’i-bus KNX in caso di interruzioni di rete. Il modulo accumulatore può essere utilizzato solo in combinazione con il modulo di alimentazione in tensione KNX a prova di inter- ruzione 6180/11 Il tempo di continuità...
  • Seite 55 Busch-Jaeger e smaltiti in modo conforme al rispetto dell’ambiente. Avvertenze 1. Il modulo accumulatore 6180/12 deve essere montato solo in distributore a parete su rotaia portante orizzontale (35 mm, EN 50022). 2. Il modulo accumulatore 6180/12 non deve...
  • Seite 56 6 mesi. Il modulo accumulatore può essere magazzinato per un massimo di 2 anni (a 20°C). 4. Dopo un’eventuale scarica durante il normale esercizio, il modulo accumula- tore 6180/12 deve essere ricaricato al più presto. Alimentazione solo in combinazione con 6180/11...
  • Seite 57 5 A Potenza dissipata P max. 1 W Capacità accumulatore 1 Ah Tempo di continuità per 6180/11 min. 10 min. Sensore di temperatura integrato nel modulo 6180/12 Tipo Protezione integrata nel modulo 6180/12 Tipo autoripristinante Intervallo di temper- atura di esercizio...
  • Seite 58 Dati tecnici Elementi di comando e visualizzazione  Portatarghette Tipo di protezione IP 20 conf. EN 60 529 Classe di protezione II A norma EN 61 140 Categoria di sovratensionesione III a norma EN 60 664-1 Grado di sporcizia 2 a norma EN 60 664-1 Pressione aria Atmosfera fino a 2.000 m Connessioni...
  • Seite 59 Dati tecnici Dimensioni (AxLxP) 90 x 144 x 64 mm Profondità di montaggio 68 mm Larghezza 8 moduli da 18 mm Peso 0,72 kg...
  • Seite 60 Montaggio Per il montaggio in distributore a parete. Fissaggio rapido su rotaie portanti da 35 mm DIN EN 50 022 – solo posizione di montaggio orizzontale. La connessione ai 12 V CC e al sensore PTC avviene mediante morsetti a vite. Sezione connessione: trecciola 0,75 -1,5 mm cavetto...
  • Seite 61 Instrucciones de montaje y de servicio Busch-Installationsbus KNX Módulo de acumulador, 12 V DC Tipo 6180/12 Instrucciones de manejo: GJB0007096P0002 0173-1-6530/01.02.2016 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 D-58513 Lüdenscheid Zentraler Vertriebsservice Tel: +49 2351 956-1600 www.BUSCH-JAEGER.de...
  • Seite 62 Diagrama de conexión 6180/11 6180/12...
  • Seite 63 Advertencias importantes Este manual de instrucciones contiene la información necesaria para el uso correcto del aparato en una instalación Busch-Instal- lationsbus bus KNX, en relación a la finalidad para la que ha sido diseñado. Más información sobre programas de usua- rio, documentación, desarrollo de proyecto y configuración de las unidades de bus en una instalación KNX, están disponibles por...
  • Seite 64 Advertencias importantes ¡Advertencia! ¡Tensión peligrosa! La instalación deberá ser realizada únicamente por electrici- stas especializados. El tendido y conexión de líneas Bus así como de los equipos de aplica- ción deben ejecutarse según las direc-tivas en vigor y conforme el manual de usuario KNX, técnica de sistema en edificios de las normas EIBA nacionales para instalaciones eléctricas.
  • Seite 65 Advertencias importantes Instrucciones de seguridad - Proteger el aparato contra la humedad, suciedad y deterioros durante el trans- porte, almacenamiento y servicio. - No utilizar el aparato para rangos distin- tos a los especificados en los datos técnicos. - El aparato debe instalarse exclusiva- mente en caja cerrada (cuadros de distribución).
  • Seite 66 Datos técnicos El módulo de acumulador 6180/12 es un acu- mulador de gel de plomo para el tamponaje de la tensión de sistema KNX del Busch- Installationsbus con el objetivo de puentear caídas de la red. El módulo de acumulador solamente se puede utilizar en combinación...
  • Seite 67 (35 mm, EN 50 022)., 2. El módulo acumulador 6180/12 no se puede conectar en serie o en paralelo con otros módulos de acumuladores u otros acumu- ladores de gel de plomo.
  • Seite 68 2 años (a 20º C) 4. Tras una descarga del módulo acumula- dor 6180/12 en servicio normal, el módulo acumulador se tiene que cargar lo antes posible tras la descarga. Suministro de corriente Sólo en combinación con 6180/11 Tensión nominal...
  • Seite 69 1 Ah Potencia disipada P Máx. 1 W Tiempo de puenteo en caída de la red para 6180/11 Al menos 10 min. Sensor de temperatura Integrado en el 6180/12 Tipo Fusible Integrado en el 6180/12 Tipo autoregenerativo Gama de temper- aturas de servicio + 5ºC hasta + 45º...
  • Seite 70 Datos técnicos Elementos de servicio e indicación  Portaplacas Tipo de protección IP 20 según EN 60 529 Clase de protección II según EN 61 140 Categoría de sobretensión III según EN 60 664-1 Grado de contaminación 2 según EN 60 664-1 Presión del aire Atmósfera hasta 2 000 m Conexiones...
  • Seite 71 Datos técnicos Dimensiones (alto x ancho x profundidad) 90 x 144 x 64 mm Profundidad de montaje 68 mm Anchura 8 módulos de 19 mm cada uno Peso 0,72 Kg...
  • Seite 72 Montaje Para el montaje en distribuidor de pared. Fijación rápida en rieles portantes de 35 mm, DIN EN 50 022 – sólo posición de montaje horizontal. La conexión de 12 V DC así como la cone- xión del PTC se realizan mediante bornes roscados.
  • Seite 73 Monterings- och bruksanvisning Busch-Installationsbus KNX Batterimodul, 12 V DC Typ 6180/12 Bruksanv. nr GJB0007096P0002 0173-1-6530/01.02.2016 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Freisenbergstraße 2 D-58513 Lüdenscheid Zentraler Vertriebsservice Tel: +49 2351 956-1600 www.BUSCH-JAEGER.de...
  • Seite 74 Kopplingsschema 6180/11 6180/12...
  • Seite 75 Viktiga upplysningar Denna bruksanvisning innehåller den erforder- liga informationen för att kunna använda den ovan nämnda apparaten i ett Busch-Installa- tionsbus KNX-system. För planering och projektering av en installa- tions-anläggning av modell KNX finns detaljera- de beskrivningar och användarprogram liksom underlag för planeringsstöd från tillverkaren.
  • Seite 76 Viktiga upplysningar Varning! Installation får endast utföras av en elektriker. Dragning och anslutning av bussledningarna och appara-terna måste genomföras enligt de gällande riktlinjerna i användarhandboken för KNX. De respektive gällande säkerhetsbestäm- melserna, t.ex. olycksförebyggande före- skrifter. Lagen för tekniska arbetsredskap måste också...
  • Seite 77 Viktiga upplysningar Varning - Skydda apparaten från fukt, smuts och åverkan vid transport lagring och drift. - Apparaten måste drivas enligt tekniska data - Får endast drivas i sluten kapsel (fördelare) - Jorda apparaten med de för ändamålet avsedda anslutningsklämmorna - Förhindra inte kylningen av apparaten...
  • Seite 78 Med hänsyn taget till bly-gelbatteriets livslängd rekommenderar vi att batterimodulen byts mot en ny enhet vart femte år. Gamla batterimoduler 6180/12 tas tillbaka av Busch-Jaeger för miljö- vänlig avfallshantering.
  • Seite 79 Anvisningar: 1. Batterimodul 6180/12 får endast användas i väggfördelare på en horisontal bärskena (35 mm, EN 50 022). 2. Batterimodul 6180/12 får inte serie- eller parallellkopplas med andra batteri-moduler eller andra bly-gelbatterier! 3. Vid leverans är batterimodul 6180/12 laddad eller delladdad. Batterimodulen får inte förvaras urladdad.
  • Seite 80 Urladdningsspänning 12 V DC Urladdningsström max. 5 A Effektförlust P max. 1 W Batterikapacitet 1 Ah Överlappstid vid strömavbrott för 6180/11 minst 10 min Temperatursensor integrerad i 6180/12 Säkring integrerad i 6180/12 självläkande Arbetstemperatur- område - 5°C till + 45°C...
  • Seite 81 Tekniska data Betjänings- och indikeringselement  Skylthållare Kapslingsklass IP 20 enligt EN 60 529 Skyddsklass II enligt DIN EN 61140 Överspännings- kategori III enligt DIN EN 60664-1 Nedsmutsningsgrad 2 enligt DIN EN 60664-1 Lufttryck Atmosfär upp till 2.000 m Anslutningar ...
  • Seite 82 Tekniska data Mått (HxBxD) 90 x 144 x 64 mm Inbyggnadsdjup 68 mm Bredd 8 moduler à 18 mm Vikt 0,72 kg...
  • Seite 83 Montering För inbyggnad i väggfördelare. Snabbfäste på bärskenor 35 mm, DIN EN 50 022 - endast horisontalt monteringsläge! 12 V DC anslutningen och PTC-anslutningen sker med skruvklämmor. Anslutningsarea: fintrådig 0,75 - 1,5 mm entrådig 0,75 - 1,5 mm Vid installationen måste SELV-direktiven för val och anslutning av kabel följas!
