----- Netzanalysator CVM-144 ------
4.3.4.- Modul digitale Eingänge (770 569, 770 579 und 770 580)
Beschreibung
Mod CVM 144 -C2-Digital
(Code: 770 569)
Mod CVM 144 RS485-C2-Digital
(Code: 7 70 579)
Mod CVM 144 RS232-C2-Digital
(Code: 7 70 580)
Mod CVM 144
C2-Digital
(Code: 7 70 569)
Nr. Klemmenbeschreibung
13
Pol digitale Eingänge
14
Digitaler Eingang IN4
15
Digitaler Eingang IN3
16
Digitaler Eingang IN2
17
Digitaler Eingang IN1
18
Nicht verwendet
19
Nicht verwendet
20
Nicht verwendet
21
Relaisausgang RL2
22
Relaispol RL2
23
Relaisausgang RL1
24
Relaispol RL1

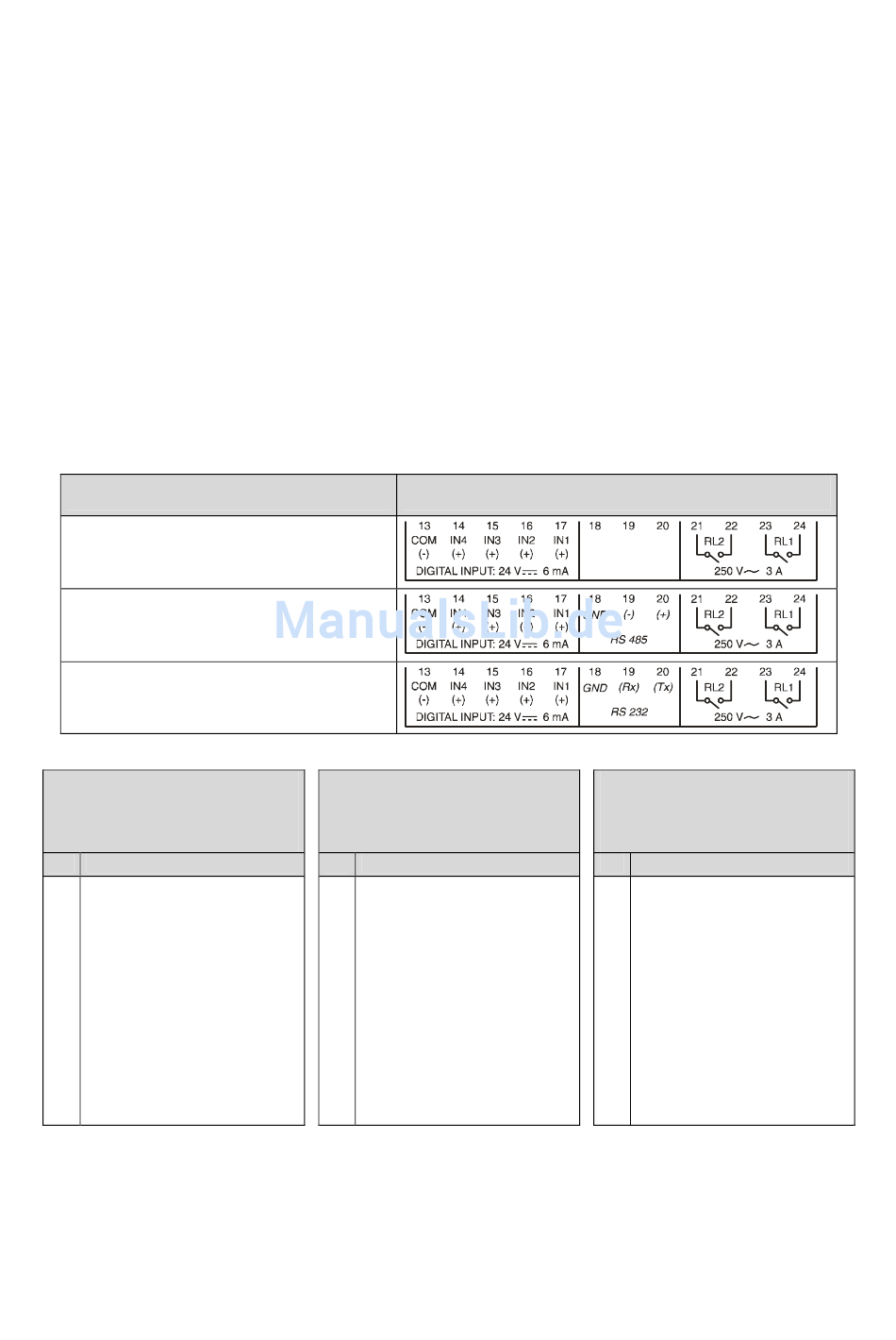

Etiquetten für Klemmen Erweiterungskarte
Mod CVM 144
RS485-C2-Digital
(Code: 7 70 579)
Nr. Klemmenbeschreibung
13
Pol digitale Eingänge
14
Digitaler Eingang IN4
15
Digitaler Eingang IN3
16
Digitaler Eingang IN2
17
Digitaler Eingang IN1
18
RS-485 ( GND)
19
RS-485 ( - )
20
RS-485 ( + )
21
Relaisausgang RL2
22
Relaispol RL2
23
Relaisausgang RL1
24
Relaispol RL1
---
Seite Nr. 13
Mod CVM 144
RS232-C2-Digital
(Code: 7 70 580)
Nr. Klemmenbeschreibung
13
Pol digitale Eingänge
14
Digitaler Eingang IN4
15
Digitaler Eingang IN3
16
Digitaler Eingang IN2
17
Digitaler Eingang IN1
18
RS-232 ( GND)
19
RS-232 (Rx)
20
RS-232 (Tx)
21
Relaisausgang RL2
22
Relaispol RL2
23
Relaisausgang RL1
24
Relaispol RL1
