----- Netzanalysator CVM-144 ------

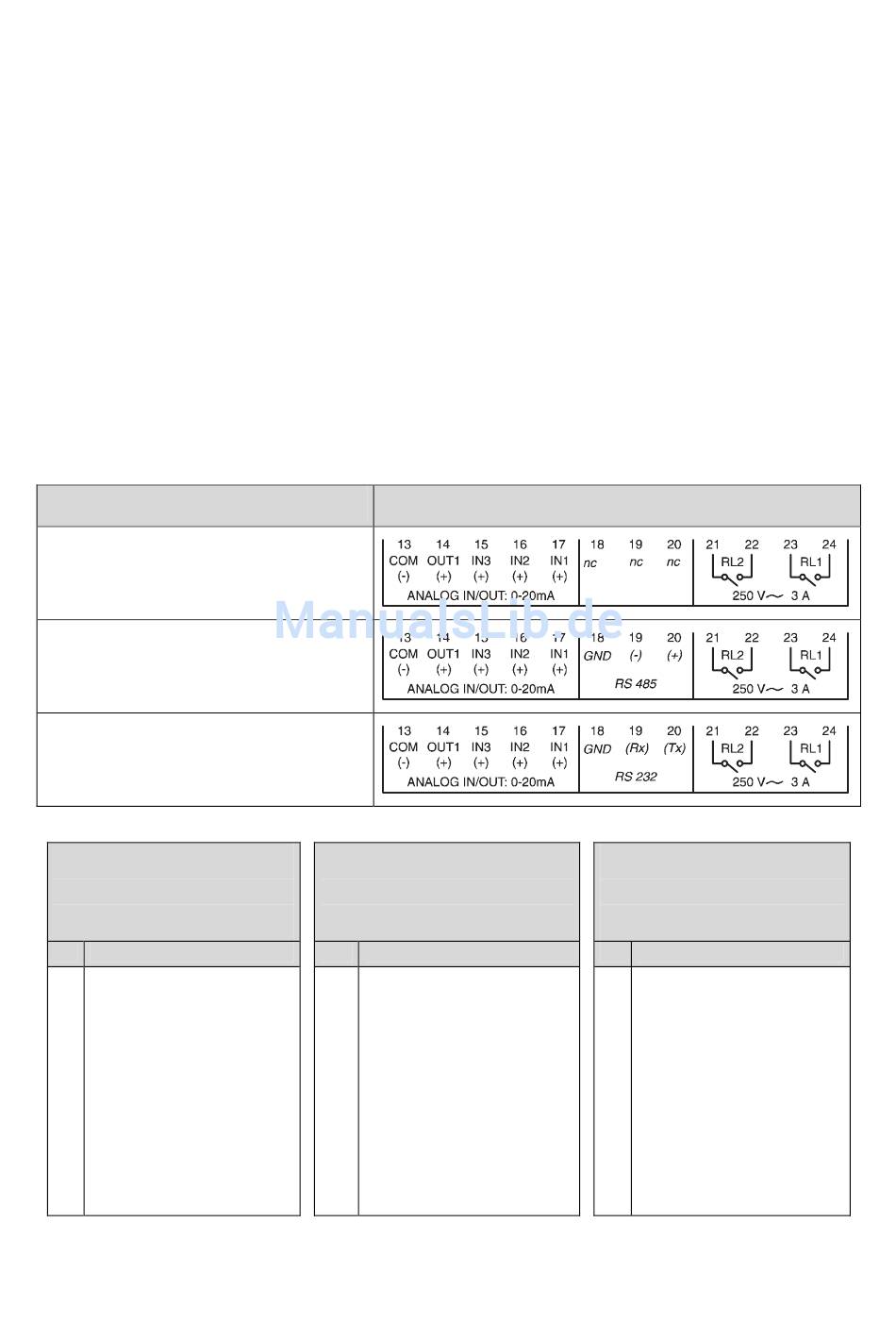

4.3.2.- Modul Analogeingänge (7 70 571, 7 70574 und 7 70577)
Beschreibung
Mod CVM 144 -C2-Analogue
(Code: 7 70 571)
Mod CVM 144 RS485-C2-Analogue
(Code: 7 70 574)
Mod CVM 144 RS232-C2-Analogue
(Code: 7 70 577)
Mod CVM 144
C2-Analogue
(Code: 7 70 571)
Nr. Klemmenbeschreibung
13
Pol E/S 4-20 mA
14
4-20 mA Ausgang D/A1
15
4-20 mA Eingang A/D3
16
4-20 mA Eingang A/D2
17
4-20 mA Eingang A/D1
18
Nicht verwendet
19
Nicht verwendet
20
Nicht verwendet
21
Relaisausgang RL2
22
Relaispol RL2
23
Relaisausgang RL1
24
Relaispol RL1
Etiquette für Klemmen Erweiterungsmodul
Mod CVM 144
RS485-C2-Analogue
(
: 7 70 574)
Code
Nr. Klemmenbeschreibung
13
Pol E/S 4-20 mA
14
4-20 mA Ausgang D/A1
15
4-20 mA Eingang A/D3
16
4-20 mA Eingang A/D2
17
4-20 mA Eingang A/D1
18
RS-485 ( GND)
19
RS-485 ( - )
20
RS-485 ( + )
21
Relaisausgang RL2
22
Relaispol RL2
23
Relaisausgang RL1
24
Relaispol RL1
---
Seite Nr. 10
Mod CVM 144
RS232-C2-Analogue
(
: 7 70 577)
Code
Nr. Klemmenbeschreibung
13
Pol E/S 4-20 mA
14
4-20 mA Ausgang D/A1
15
4-20 mA Eingang A/D3
16
4-20 mA Eingang A/D2
17
4-20 mA Eingang A/D1
18
RS-232 ( GND)
19
RS-232 ( Rx )
20
RS-232 ( Tx )
21
Relaisausgang RL2
22
Relaispol RL2
23
Relaisausgang RL1
24
Relaispol RL1
