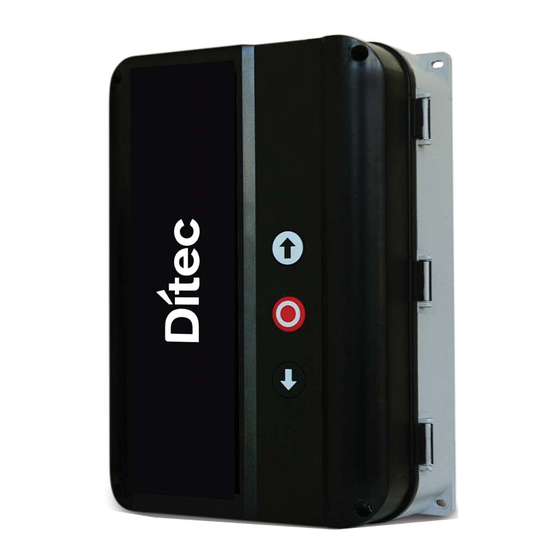

- Seite 1 IP2358DE • 2020-02-14 Ditec EL500E Made in Italy Montageanleitung der Steuerung für Dreiphasenmotoren mit Endlagenerkennung über Encoder oder mechanischen Endschaltern (Übersetzung der Originalanleitung) www.ditecentrematic.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt BESCHREIBUNG RICHTLINIEN TECHNISCHE DATEN 1. WANDMONTAGE DER STEUERUNG DITEC EL500E 2. ELEKTRISCHE ANSCHLÜSSE 2.1 STROMVERSORGUNG DER STEUERUNG 2.2 STROMVERSORGUNG MOTOR 3. BEDIENTASTATUREN 3.1 ZUSÄTZLICHE BEDIENTASTATUREN 4. PROGRAMMIERUNG DER STEUERUNG 4.1 AKTIVIERUNG DES PROGRAMMIERMODUS 4.2 BASISPROGRAMMIERUNG 4.3 RESET-VORGANG 5. BETRIEB MIT ENCODER-ANTRIEB 5.1 ANSCHLUSS DES ENCODERS ZUR ENDLAGENERKENNUNG... -
Seite 3: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Die Missachtung der in dieser Betriebsanleitung enthaltenen Informationen kann zu Verletzungen oder Geräteschäden führen. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren Diese Montageanleitung ist ausschließlich für Fachpersonal bestimmt. Montage, elektrische Anschlüsse und Einstellungen sind nach den Regeln der Tech- nik und unter Einhaltung der geltenden gesetzlichen Bestimmungen auszuführen. -
Seite 4: Beschreibung
Phasen zur Einstellung der mechanischen Endschalter die Totmannfunktion nutzen. Ersatzteile Ausschließlich Originalersatzteile verwenden. RICHTLINIEN Entrematic Group AB erklärt, dass die Steuerung Ditec EL500E für Sektionaltorantriebe die Vorgaben der folgenden Richt- linien erfüllt: EMC Directive 2014/30/EU EN 61000-6-3 (2007) + A1:2011 Störaussendung – Wohnbereich EN 61000-6-1 (2007) Störfestigkeit –... -
Seite 5: Technische Daten
TECHNISCHE DATEN Montage Vertikal Betriebstemperaturbereich –10°C bis +50°C Feuchtigkeit max. 93 % RH, nicht kondensierend Schutzart IP54 Abmessungen der Steuerungsplatine 163x225x80mm 3x400V~; 50/60Hz; +/– 10 % L1, L2, L3, N, ERDE 3x230V~; 50/60Hz; +/– 10 % L1, L2, L3, ERDE Anschlussspannung Mit einem Leistungsschutzschalter zu max. 3 x 10A mit Nennwert der Isolations- spannung Ui = 400V anschließen. - Seite 6 X1 STROMANSCHLUSS (L1, L2, L3, N) STECKPLATZ FUNKEMPFÄNGER NRGZENX1 – OPTIONAL X2 AUSGANG MOTORVERSORGUNG (U, V, W) X8 STECKPLATZ AMPELMODUL NRGFTL – OPTIONAL X3 KLEMMLEISTE FÜR SICHERHEITSVORRICHTUNGEN UND ZUBEHÖR X13 KLEMMLEISTE ENCODER ZUR ENDLAGEN- X5 INTEGRIERTE BEDIENTASTATUR MIT 3 TASTEN ERKENNUNG X16 KLEMMLEISTE ERDUNG X12 KLEMMLEISTE FÜR LICHTSCHRANKE 1 (FOTO 1)
- Seite 7 ABB. 1 STOP DI NOTAB- EMERGENZA SCHALTUNG SALITA TASTIERA TASTATUR STOP STOPP SOFA/SOFB SOFA/SOFB DISCESA “GO FUNCTION” „GO FUNCTION“ (MAX. 230~/5 A) (max 230V~ / 5A) F.C. RELAIS K3 SALITA RELÉ K3 OPZIONALE ZUSATZFUNKTIONEN FINECORSA MECCANICI F.C. DISCESA APERTURA TEILÖFFNUNG INTERMEDIA GESCHWINDIG- TACHIMETRIA PER...
-
Seite 8: Wandmontage Der Steuerung Ditec El500E
1. WANDMONTAGE DER STEUERUNG DITEC EL500E Hinweise für die sachgemäße Montage: • In einer witterungsgeschützten Umgebung montieren. • Zulässig ist ausschließlich die vertikale Montage. • An einer schwingungsfreien Wand montieren. • Nicht in durch Kondensatbildung gefährdeten Bereichen montieren. • Die Montageposition so wählen, dass das zu betätigende Tor komplett sichtbar ist. -
Seite 9: Stromversorgung Motor
2.2 STROMVERSORGUNG MOTOR WICHTIG! Alle Verdrahtungsvorgänge dürfen erst ausgeführt werden, nachdem die Stromzuführ unterbrochen wurde! VOR JEDEM WEITEREN VORGANG DEN STECKER AUSSTECKEN/DEN HAUPTSCHALTER AUF AUS STELLEN. U V W Den Antrieb und die Steuerung montieren und mit dem NRGCAB-Kabel verbinden: •... -
Seite 10: Programmierung Der Steuerung
4. PROGRAMMIERUNG DER STEUERUNG Die Programmierungen müssen bei stillgelegtem Antrieb durchgeführt werden. Nur die in den Abläufen be- schriebenen Vorgänge durchführen. Die Sicherheitsvorrichtungen, manuellen Befehlseinrichtungen und Funk- steuerungen NUR dann aktivieren, wenn dies ausdrücklich im Ablauf angegeben ist. Die Steuerung ist für den Betrieb hardwaremäßig vorgerichtet. Die Programmierung und die korrekte Verbindung mit dem Antrieb obliegt dem zuständigen Monteur. -
Seite 11: Reset-Vorgang
0 0 : 0 0 HINWEIS: Nach dem Einschalten der Steuerung erscheinen am Display 4 Ziffern, die sich auf die Firmware-Version beziehen. Feld Feld PARAMETER WERT 0 0 : 0 0 0 0 : 0 0 0 0 : 0 0 0 0 : 0 0 0 0 : 0 0 Tasten OPEN (S2) und CLOSE (S3): Mit diesen Tasten werden die Werte im Feld PARAMETER und im Feld WERT erhöht... -
Seite 12: Betrieb Mit Encoder-Antrieb
Abb. 5 vorhanden. ACHTUNG! Wird Eine Steuerung vorgerichtet für Encoder an einem Antrieb mit mecha- EMER. STOP nischem Endschalter angeschlossen, die dem Ditec-NRG-Standard nicht entspricht, arbeiten Steuerung und Antrieb nicht einwandfrei. Insbesondere ist der Antrieb in STOP diesem Fall nicht in der Lage, die Endlagen korrrekt anzusteuern Das gleiche gilt für... -
Seite 13: Konfiguration Des Encoders Zur Endlagenerkennung
Hauptschalter auf AUS stellen) und dann wiederherstellen, um die Kommunikation zwi- schen Encoder und Steuerung herzustellen. ACHTUNG! Die in der Montageanleitung enthaltenen Anweisungen für die Montage von Ditec-Antrieben beachten. Wird der Antrieb beispielsweise so montiert, dass der Encoder sich in die entgegengesetzte Richtung dreht, würde die Anlage nicht einwandfrei funktionieren, was zu Personen- und/oder Sachschäden führen könnte. -
Seite 14: Einstellung Der Encoders Zur Endlagenerkennung
Blinkt die LED D15 nur einmal, muss die korrekte Verbindung zwischen Encoder und Steuerung, sowie die korrekte Konfiguration des Endschalterstyp geprüft werden (siehe Angaben in Abschn. 5.2), inkl. der Abschaltung der Steue- rung bei Verwendung des standard Ditec-Encoders. HINWEISE: • Die Funktion TEILÖFFNUNG kann während der Programmierung nicht aktiviert werden (Parameter 16) – Kap. 12. -
Seite 15: Feineinstellung Des Encoders
5.4 FEINEINSTELLUNG DES ENCODERS FEINEINSTELLUNG DER ENDLAGE AUF 0 0 : 0 0 1 3 : 0 0 1 3 : 0 0 R U N 1. Den DIP1 des Dipschalters S4 auf ON (EIN) stellen. Das Feld PARAMETER blinkt. 2. -
Seite 16: Betrieb Mit Einem Antrieb Mit Mechanischen Endschaltern
6. BETRIEB MIT EINEM ANTRIEB MIT MECHANISCHEN ENDSCHALTERN 6.1 ANSCHLUSS DER MECHANISCHEN ENDSCHALTER Im Auslieferzustand ist die Verdrahtung für die Verwendung mit Encoder vorgerichtet. Um die Steuerung für den Betrieb mit mechanischen Endschaltern einzurichten, müssen die Anschlüsse gemäß dem Diagramm in Abb. 6 ge- ändert werden. -
Seite 17: Konfiguration Der Mechanischen Endschalter
6.2 KONFIGURATION DER MECHANISCHEN ENDSCHALTER 1 1 : 0 0 1. Sicherstellen, dass die Steuerung für die Nutzung von mechanischen Endschaltern programmiert ist: 2. Auf die Drehrichtung des Antriebs achten: • Beim Drücken auf die Taste OPEN (S2) muss sich das Tor öffnen. •... -
Seite 18: Programmierung Der Laufzeit
8. PROGRAMMIERUNG DER LAUFZEIT Der PARAMETER 51 steuert die Laufzeit des Tores. 5 1 : 0 2 ACHTUNG! Für den Parameter ist ein Wert voreingestellt, d. h. eine Laufzeit von 40 s. Zur Deaktivierung oder Änderung der Laufzeit wie folgt vorgehen: 0 0 : 0 0 . -
Seite 19: Car-Wash-Funktion
3. Auf STOP (S1) drücken und das Feld WERT aufrufen. 4. Den gewünschten Wert mit den Tasten S2 und S3 auswählen: - Bei der Auswahl des Werts 00 im Feld WERT wird die automatische Schließfunktion deaktiviert. - Ein Wert über 0 – von 1 bis 99 – gibt die Offenhaltezeit in Sekunden an, bevor die automatische Schließfunktion aktiviert wird: HINWEIS: von 0 bis 99 erfolgt die Zeiteinstellung jeweils sekundenweise mittels der Tasten OPEN und CLOSE. -
Seite 20: Teilöffnung Mit Encoder-Antrieb
12. TEILÖFFNUNG MIT ENCODER-ANTRIEB Bei Endlagenerkennung über Encoder kann der Betrieb mithilfe eines Wahlschalter oder eines Tasters erfolgen. Zur Nutzung dieser Funktion muss für den PARAMETER 16 ein Wert größer als 01 festgelegt sein. Wird ein Wahlschalter genutzt, muss dieser an die Klemmen 15 und 16 der Klemmleiste X3 angeschlossen sein. Wenn der Wahlschalter die Öffnung des Kontakts bewirkt, wird die Teilöffnung deaktiviert. -
Seite 21: Sicherheitsvorrichtungen
13. SICHERHEITSVORRICHTUNGEN 13.1 LICHTSCHRANKEN HINWEIS: Für die Stromversorgung wird auf die Betriebsanleitung der verwendeten Lichtschranken verwiesen. Die Versorgung der Lichtschranken erfolgt über den 24-V-Ausgang der Steuerung: - Klemme 18 der Klemmleiste X3 (oder Klemme 4 der Klemmleiste X12) für die Stromversorgung; - Klemme 19 der Klemmleiste X3 (oder Klemme 2 der Klemmleiste X12) für die Masse. -
Seite 22: Mobile Schliesskantensicherung
13.2 MOBILE SCHLIESSKANTENSICHERUNG Anschluss der mobilen Schließkantensicherung: Penumatische, oder resistive Sicherheitskontaktleisten mit 8,2 kΩ (SOFA oder SOFB) an die Klemmen 23 und 24 der Klemmleiste X3 anschließen. Bei optoelektrischer mobiler Schließkantensicherung die Leiter der Schließkantensicherung unter Befolgung der Farbreihenfolge an die Klemmen 25, 26 und 27 der Klemmleiste X3 anschließen. Dies ist auch der Fall, wenn ein Parameter gewählt wird, der nicht den angeschlossenen Klemmen entspricht. -
Seite 23: Zusätzliche Mobile Sicherheitskontaktleiste
13.3 ZUSÄTZLICHE MOBILE SICHERHEITSKONTAKTLEISTE Anschluss der zusätzlichen mobilen Sicherheitskontaktleiste: Penumatische, oder resistive Sicherheitskontaktleisten mit 8,2 kΩ (SOFA oder SOFB) an die Klemmen 3 und 4 der Klemmleiste X20 anschließen. ACHTUNG: Die mobile Schließkantensicherung muss vor der Auswahl des PARAMETERS 23 angeschlossen wer- den, darf aber nicht aktiviert werden. -
Seite 24: Liste Der Parameter Und Werte
14. LISTE DER PARAMETER UND WERTE HINWEIS: Die Werkseinstellungen sind fett gedruckt und unterstrichen. ACHTUNG! Bevor irgendein anderer Parameter festgelegt wird, die Endschalter konfigurieren (Abs. 5 oder 6). S. 17 > BETRIEBSMODUS 0 1 : 0 1 Öffnen und Schließen in Totmannbetrieb 0 1 : 0 2 Öffnen mit Impulsbetrieb, Schließen in Totmannbetrieb 0 1 : 0 3... - Seite 25 > OVERRIDE 2 1 : 0 0 nicht aktiviert >00 aktiviert: Aktivierungszeit 0,01 bis 0,50 s S. 22 > ZUSÄTZLICHE MOBILE SCHLIESSKANTENSICHERUNG 2 3 : 0 0 Keine zusätzliche mobile Schließkantensicherung 2 3 : 0 1 Zusätzliche mobile Schließkantensicherung parallel zur Hauptschließkantensicherung 2 3 : 0 2 Zusätzliche mobile Schließkantensicherung bewirkt einen Stopp beim Öffnen 2 3 : 0 3...
- Seite 26 S. 18 > LAUFZEIT 51:00 nicht aktiviert 51:01 aktiviert: Laufzeit 20s 51:02 aktiviert: Laufzeit 40s 51:03 aktiviert: Selbstlernfunktion 51:04 aktiviert: Laufzeit 60s > REVERSIERZEIT NACH AUSLÖSUNG DER SCHLIESSKANTENSICHERUNG Wert in Hundertstelsekunden von 0,00 bis 0,99 Sekunden (Werkseinstellung 0,004s) > REVERSIERZEIT NACH AUSLÖSUNG DER LICHTSCHRANKE Wert in Hundertstelsekunden von 0,00 bis 0,99 Sekunden (Werkseinstellung 0,30s) >...
-
Seite 27: Anschluss Der Blinkleuchte (230 V~, Intermittierend)/Hofbeleuchtung
SELF-FLASHING Grün Verde Rosso 10Ω (min 3W) Ditec EL500E RX ANT ACHTUNG! Einen Lastwiderstand in Reihe zur der Blinkleuchte anschließen (10Ω, min 3W) 15.2 HOFBELEUCHTUNG Die Blinkleuchte kann als Hofbeleuchtung (nicht intermittierend) verwendet werden. Für den PARAMETER 88 den Wert 00 festlegen. -
Seite 28: Optionales Funkempfängermodul Nrgzenx1
Über die Eingänge 9-10 von X3 ist die Funktion „GO FUNCTION“ verfügbar, Damit kann die Betriebslogik „Schrittbe- trieb“ konfiguriert werden.. Wird der Ditec Funkempfängermodul NRGZENX1 nicht verwendet, können Funkempfänger dritter Anbieter ange- schlossen und deren Funktion konfiguriert werden. Die Betriebslogik „GO FUNCTION“ kann mit dem Parameters 35 unter Befolgung des Ablaufs in Abschn. 15.3 beschrie-... -
Seite 29: Display-Anzeige Beim Torbetrieb
16. DISPLAY-ANZEIGE BEIM TORBETRIEB Beim Torbetrieb werden am Display der Zustand der Endschalter, einige Eingangssignale oder Fehlercodes, sofern ausgelöst, angezeigt. Beim Einschalten der Steuerung wird einige Sekunden lang die Softwareversion angezeigt. DISPLAY BESCHREIBUNG • Keine Fehlermeldung (4-Stühle-Symbol) • Das Tor steht zwischen der Auf- und der Zu-Position, es liegt keine Fehlermeldung vor. Auf-Endlage erreicht (S2) Zu-Endlage erreicht Teilöffnungsposition erreicht... -
Seite 30: Fehlersuche - Led Anzeige
17. FEHLERSUCHE - LED ANZEIGE D10 – Stoppbefehl aktiviert (X3:1-2, X3:3-4, X3:28-29, X13:2-5, X2:4-5) Die LED leuchtet auch als Fehlermeldung. EMER. STOP Auf die Displayanzeige und die LED D15 zur Fehleranzeige STOP achten. OPEN CLOSE D13 – OPEN aktiv OFF <->ON GO FUNCTION D16 –... -
Seite 31: Fehlercodes Am Display
