4. Verwenden Sie an der gekennzeichneten Stelle einen 19-mm-Bohrer (
5. Bringen Sie die Stangenbootshalterung am Schiff an (Teile nicht im Lieferumfang enthalten).
6. Schrauben Sie die Halterung für die Stangenmontage
Ziehen Sie die Halterung nicht zu fest an.
7. Verlegen Sie eine NMEA 2000-Stichleitung durch die Halterung für die Stangenmontage und durch die Stange, und schließen Sie sie an die Antenne an.
8. Setzen Sie die Antenne auf die Halterung für die Stangenmontage
9. Befestigen Sie die Antenne mit der mitgelieferten M3-Feststellschraube
10. Verlegen Sie die NMEA 2000-Stichleitung mit ausreichendem Abstand zu elektronischen Störquellen.
11. Verbinden Sie die Antenne mit dem NMEA 2000-Netzwerk.
12. Nachdem die Antenne an der Stangenhalterung montiert ist, füllen Sie die senkrechte Kabelnut mit einem seewassertauglichen Dichtungsmittel (optional).

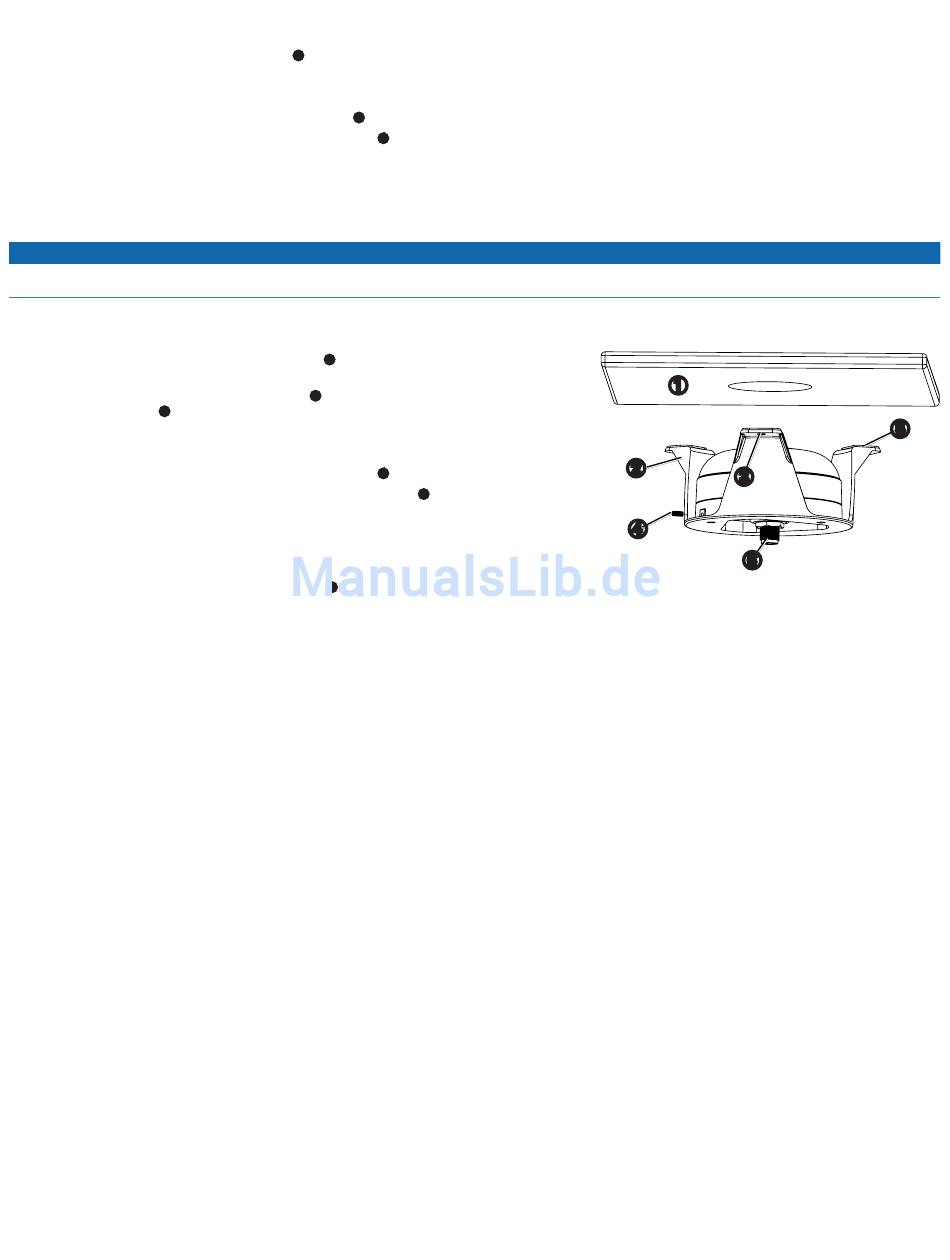

Montage der Antenne unter einer Fläche
Achten Sie bei der Auswahl eines Montageorts für die Halterung bei der Montage unter Deck darauf, dass die Schrauben für die Stärke der Fläche nicht zu lang sind. Wenn die Schrauben nicht für die
Montagefläche geeignet sind, müssen Sie M4-Schrauben der richtigen Länge verwenden, um deren Beschädigung zu vermeiden.
Die Antenne kann unter einer Glasfaserfläche montiert werden. Da die Antenne Funksignale durch Metall nur schwer empfangen kann, sollten Sie die Halterung für die Montage unter
Deck unter einer Glasfaserfläche verwenden.
1. Wählen Sie einen Montageort unter der Glasfaserfläche aus
Betrieb am Montageort gewährleistet ist.
2. Verwenden Sie die Halterung für die Montage unter Deck
Löcher für die Vorbohrung
auf der Montagefläche.
➌
3. Bringen Sie mit einem 3,2-mm-Bohrer (
4. Setzen Sie die Antenne in die Halterung ein, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt.
5. Befestigen Sie die Antenne mit der mitgelieferten M3-Feststellschraube
6. Entfernen Sie die Schutzfolie von der Unterseite der selbstklebenden Unterlage
Montage unter Deck.
7. Stellen Sie sicher, dass die Halterung auf die Vorbohrungen ausgerichtet ist, und bringen Sie die Halterung
für die Montage unter Deck an der Fläche an.
8. Verwenden Sie angemessen lange Schrauben, um die Halterung an der Montagefläche zu sichern.
9. Verbinden Sie eine NMEA 2000-Stichleitung mit der Antenne
10. Verlegen Sie die NMEA 2000-Stichleitung mit ausreichendem Abstand zu elektronischen Störquellen.
11. Verbinden Sie die Antenne mit dem NMEA 2000-Netzwerk.
GPSMAP 4000/5000-Serie – Installationsanweisungen
3
/
Zoll), um eine Bohrung für das Kabel anzubringen.
4
auf die Stangenbootshalterung.
➊
, und drehen Sie sie im Uhrzeigersinn, bis sie sicher sitzt.
➌
an der Halterung.
➍
, und überprüfen Sie, ob ein einwandfreier
➊
als Schablone, und markieren Sie die drei
➋
/
Zoll) die drei markierten Vorbohrungen an.
1
8
an der Halterung.
➍
.
➏
Hinweis
an der Halterung für die
➎
➊
➋
➌
➍
➏
➎
7
