® der Installation des GMI 10 die beiliegenden Installationsanweisungen. Eine Liste mit den kompatiblen Sensoren und weitere Informationen über NMEA 2000 finden Sie unter www.garmin.com. Der GMI 10 ist gemäß NMEA 2000 zugelassen. Im Handbuch verwendete Konventionen Wenn Sie in diesem Handbuch aufgefordert werden, ein Element auszuwählen,...

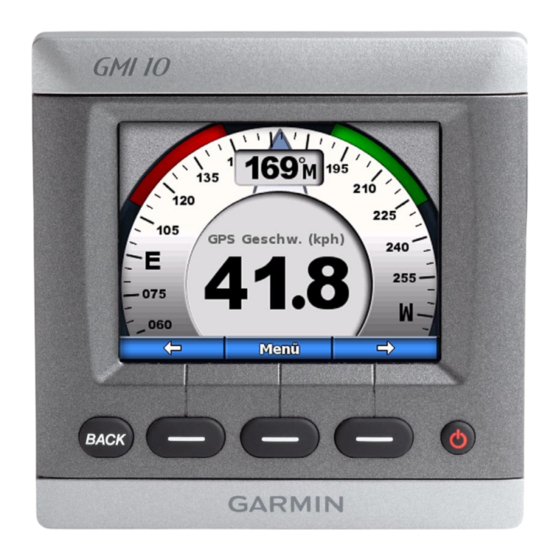

Überblick über das Gerät Instrumenten- bildschirm BACK-Taste POWER-Taste Softkeys POWER: Halten Sie diese Taste gedrückt, um das Gerät ein- und auszuschalten. Drücken Sie diese Taste kurz, um die Anzeigeeinstellungen anzupassen. Softkeys: Mit diesen Tasten können Sie auf dem GMI 10 durch die Menüs navigieren und Elemente auswählen.
Verwenden des Anzeigen von Informationen GMI 10 Die Instrumentenbildschirme sind nach Am GMI 10 können Sie numerische Kategorien geordnet. Die Kategorien Daten anzeigen, die von den ange- entsprechen den an einem Gerät, z. B. schlossenen Sensoren übertragen werden. an einem Tiefenmesser, verfügbaren Viele Datentypen können auch in Daten.
Seite 5
2. Wählen Sie aus den nachfolgend • Eigene: Zum Anlegen einer aufgeführten Kategorien eine eigenen Gruppe von Instrumenten. Kategorie aus. Verwenden Sie hierzu ein vorhandenes Instrument oder eine • Oberfläche: GPS-Geschwindigkeit vorhandene Grafik, oder legen Sie oder Geschwindigkeit durch eine eigene Instrumentenanzeige das Wasser, GPS-Kurs oder Magnetkompasskurs und Kilometerzähler. Blättern durch Instrumen- • Wasser: Wassertiefe und tenanzeigen in einer -temperatur. Kategorie • Kraftstoff: Füllstand, Wenn eine Kategorie angezeigt wird, Durchflussrate und Verbrauch.
Seite 6
Ändern der Optionen der So ändern Sie zusätzliche Optionen einer Instrumentenanzeige: Instrumentenanzeige 1. Wählen Sie auf der Die Daten der Instrumentenanzeige Instrumentenanzeige Menü. werden entweder als Zahlenwert oder 2. Wenn Sie den Quellsensor ändern analog angezeigt. In vielen Fällen können möchten, wählen Sie Quelle und Sie zwischen der numerischen und der bestimmen den Sensor, den Sie analogen Messwertanzeige wechseln.
Seite 7
Erläuterungen zu den eigenen 2. Verwenden Sie die Softkeys und die Links- und Rechtspfeile, um durch die Instrumentenanzeigen verfügbaren Instrumentenanzeigen der Am GMI 10 können Sie bis zu 10 eigene ausgewählten Kategorie zu blättern. Anzeigen anlegen: 3. Wählen Sie Auswählen, um einen Bildschirm hinzuzufügen. • Sie können einzelne Anzeigen aus den vordefinierten Kategorien So erstellen Sie die erste eigene (für mehrere Instrumente) zu Instrumentenanzeige:...
Seite 8
1. Wählen Sie in der eigenen Instrumentenanzeige Menü > Seite hinzufügen > Eigene Seite. (Bei mehreren eigenen Instrumentenanzeigen wird diese Option als Eigene Seite hinzufü./ entfernen angezeigt.) 2. Wählen Sie die Anzahl der Felder aus, die auf der eigenen Auswahl der Daten in den einzelnen Feldern Instrumentenanzeige angezeigt werden sollen. So fügen Sie Grafikanzeigen zu Ihrer benutzerdefinierten Kombination vorhandener Instrumentenanzeigen hinzu: 1. Wählen Sie Menü > Einstellung > Instrumententyp einst. > Eigene > Grafiken. 2. Wählen Sie Auswählen, um einen Bildschirm hinzuzufügen. Auswahl der Anzahl der Felder So passen Sie Grafikanzeigen an: 1.
Seite 9
2. Wählen Sie Grafikdaten, Grafikdauer • Wählen Sie Datendarstellung bzw. Grafikskala, um das Aussehen ändern, um zwischen numerischer des Grafikbildschirms anzupassen. und analoger Anzeige zu wechseln. 3. Wählen Sie die Datentypen für die jeweiligen Felder aus. 3. Klicken Sie abschließend auf Fertig. So löschen Sie eine zuvor angelegte HINWEIS: Sie können bis zu zehn eigene Instrumentenanzeige: eigene Instrumentenanzeigen anlegen 1. ...
Seite 10
Anpassen der 2. Wählen Sie aus den folgenden Optionen aus: Systemoptionen • Missweisung auto: Die automatische Missweisung stellt HINWEIS: Um die Informationen die magnetische Missweisung anzeigen zu können, müssen die für die erfasste GPS-Position entsprechenden Sensoren ange- automatisch ein. schlossen sein. • Wahr: rechtweisend Nord als 1. Wenn Sie die Systemoptionen des Steuerkursreferenz einstellen. GMI 10 anpassen möchten, wählen • Benutzer Missweisung: Hier Sie in der Instrumentenanzeige ...
Seite 11
So geben Sie an, wie der GMI 10 So geben Sie an, welche Koordinaten nutzt: Sensoren zur Ermittlung des Kraftstoffverbrauchs und der 1. Wählen Sie in der Instrumen- tenanzeige Menü > Einstellung > Windgeschwindigkeit eingesetzt System > Position. werden soll: 1. Wählen Sie in der Instrumen- 2. Wählen Sie aus den folgenden tenanzeige Menü > Einstellung > Optionen aus: System > Quellen Geschw.. • Positionsformat: Hier können Sie 2. ...
Einstellen von Alarmen • Kraftstoffalarm: Ein akustisches Alarmsignal ertönt, wenn der 1. Wenn Sie die Alarme des GMI 10 verbleibende Kraftstoff (nach den einstellen möchten, wählen Sie in Kraftstoffdurchflussinformationen der Instrumentenanzeige Menü > eines GFS 10) einen festgelegten Einstellung > Alarme. Füllstand erreicht. 2. Wählen Sie aus den folgenden • Batteriespannung: Ein akus- Alarmarten aus. Wählen Sie Ein, und tisches Alarmsignal ertönt, wenn geben Sie den entsprechenden Wert die Batteriespannung einen ein. festgelegten Wert erreicht hat. • Flachwasser: Ein akustisches • Alarm für zu niedrige Geschw.
Seite 13
• Alarm für zu niedrige Geschw. • Alarm für zu großen Winkel des des wahren Winds: Ein akus- wahren Winds: Ein akustisches tisches Alarmsignal ertönt, wenn Alarmsignal ertönt, wenn der die Geschwindigkeit des wahren Winkel des wahren Winds über Winds unter dem festgelegten dem festgelegten Wert liegt. Wert liegt. Ändern der • Alarm für zu hohe Geschw. des wahren Winds: Ein akustisches Anzeigeoptionen Alarmsignal ertönt, wenn die ...
Ändern der NMEA 2000- 3. Geben Sie bei den aufgeführten Optionen die entsprechenden Werte Geräteoptionen ein. Hier können Sie Informationen über tIPP: Weitere Informationen über das Ihre NMEA 2000-Geräte einsehen und Konfigurieren des Sensors finden Sie verfügbare gerätespezifische Optionen in den Installationsanweisungen des des GMI 10 ändern.
Seite 15
Kontaktaufnahme mit Garmin den Satz DBT, der den Kielversatz nicht Setzen Sie sich mit dem Produktsupport berücksichtigt. von Garmin in Verbindung, falls Sie Fragen zum Umgang mit dem GMI 10 NMEA 2000-gerät muss kalibriert haben. Kunden in den USA besuchen werden: Es wurde ein NMEA 2000-Gerät...
