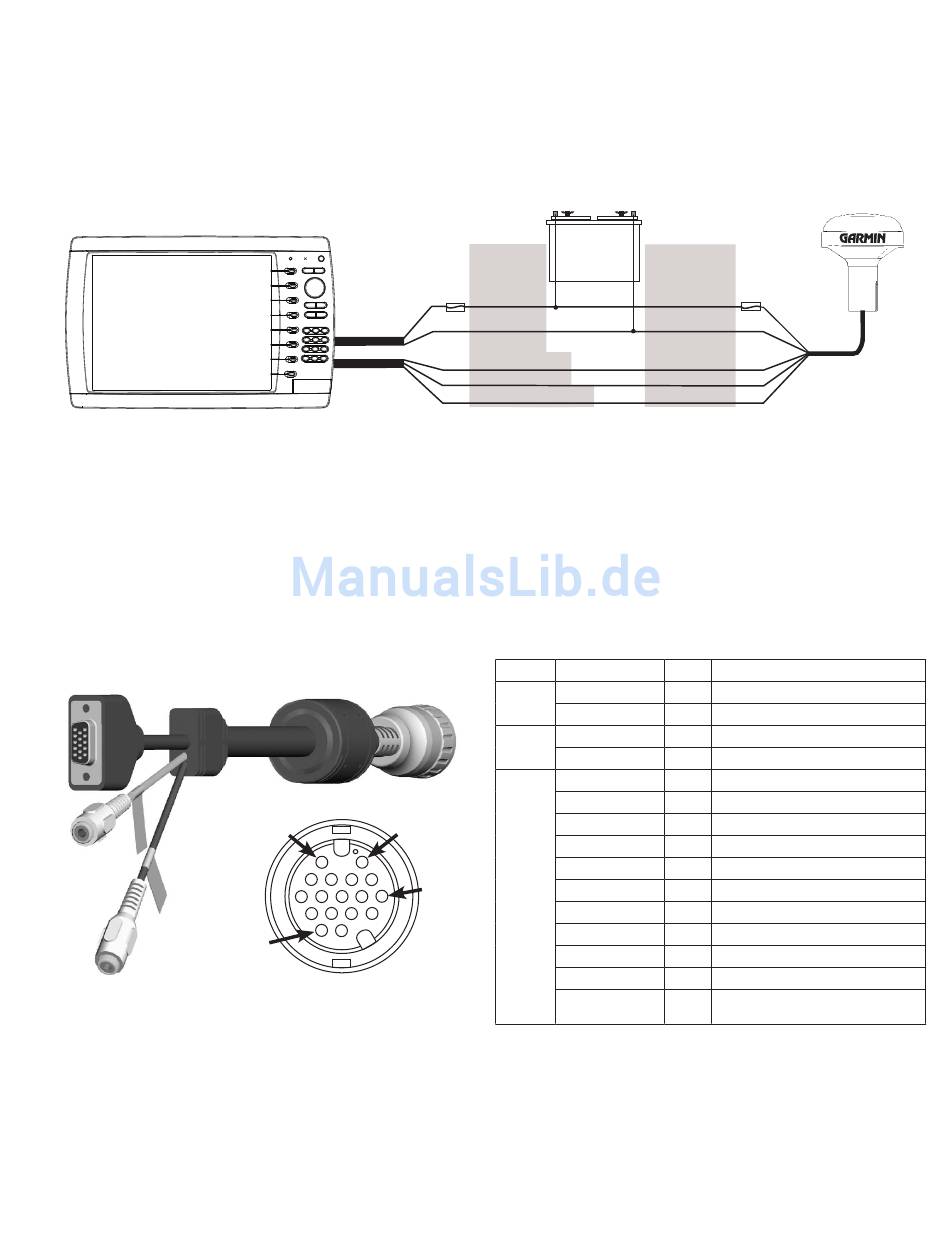

Anschließen an eine Antenne des typs GPS 17 oder GPS 17 hVS
Wenn bereits eine Antenne des Typs Garmin GPS 17 oder GPS 17 HVS im Schiff installiert ist, können Sie diese an den Plotter der Serie GPSMAP 4000/5000 anschließen, statt die im
Lieferumfang enthaltene Antenne GPS 19x zu verwenden. Schließen Sie die vorhandene
Antenne des Typs GPS 17 oder GPS 17 HVS an das im Lieferumfang enthaltene 19-polige NMEA 0183-Kabel sowie die Bordstromversorgung an (siehe Abbildung unten). Verwenden
Sie ein abgeschirmtes Kabel (AWG 22) für eine Verlängerung zum NMEA 0183-Kabel oder zum Kabel der GPS 17 HVS. Verlöten Sie alle Verbindungen, und dichten Sie die
Verbindungen mit Wärmeschrumpfschlauch ab.
HINWEIS: Wenn Sie mehr als einen Plotter von Garmin im Garmin Marine Network verwenden, verbinden Sie nur einen Plotter mit einer GPS-Antenne. Das GPS-Signal wird an alle
Plotter im Garmin Marine Network übertragen.
Garmin-
Plotter der Serie GPSMAP 4000/5000
Mithilfe des im Lieferumfang enthaltenen 17-poligen Marine-Video-Kabels können Composite-Videoquellen der Norm NTSC (National Television System Committee)/PAL (Phase
Alternate Line) sowie PC-Monitorausgänge (4008/4208/4010/4210/5008/5208 = VGA-Ausgang, 4012/4212/5012/5212/5015/5215 = XGA-Ausgang) angeschlossen werden. Die Marine-
Video-Eingänge sind nur an dem Plotter verfügbar, an dem diese angeschlossen sind, und senden keine Daten über das Garmin Marine Network.
➊
Die Eingänge VIDEO 1
und VIDEO 2
Player, Fernseher oder Videokamera. Der Plotter kann jeweils einen Videoeingang anzeigen oder zwischen den zwei Eingängen wechseln. Weitere Informationen finden Sie im
Benutzerhandbuch. Das Audiosignal von einer Videoquelle muss an ein separates Stereo-/Audio-System angeschlossen werden. Der Videoausgang von Videogeräten wird an die RCA-
Anschlüsse Video 1 (schwarzes Kabel) oder Video 2 (graues Kabel) angeschlossen.
➌
Verwenden Sie den PC-Monitorausgang (15-poliger HD-Anschluss) für die Fernanzeige des Plotters auf einem Computermonitor. Der Fernmonitor muss mindestens VGA-tauglich sein
und eine MultiSync-Funktion bieten.
➌
➋
➊
GPSMAP 4000/5000-Serie – Installationsanweisungen
nEtzKABEl
nMEA 0183-
KABEl
Anschließen an eine Antenne des typs GPS 17 oder GPS 17 hVS
Marine-Video-Kabel
➋
(RCA-Anschlüsse) ermöglichen das Anschließen von zwei separaten NTSC/PAL-kompatiblen Videogeräten, z. B. Videorecorder, DVD-
PIn 2
PIn 17
Ansicht Marine-Video-
Kabelende
+
BAttErIE
lEItunGSFArBE
10 – 35 V Gleichstrom
SIchErunG
7,5 A - 42 V
rot (PhASE)
SchWArz (MASSE)
orAnGE (zuB. EIn)
>
GrÜn (DAtEn, AuSGAnG)
>
GrÜn/WEISS (DAtEn, EInGAnG)
hinweis
rcA-1, MIttE
➊
rcA-1, AuSSEn
rcA-2, MIttE
➋
rcA-2, AuSSEn
hD-15, PIn 1
➌
hD-15, PIn 2
hD-15, PIn 3
PIn 1
hD-15, PIn 5
hD-15, PIn 6
PIn 7
hD-15, PIn 7
hD-15, PIn 8
hD-15, PIn 10
hD-15, PIn 13
hD-15, PIn 14
hD-15, KontAKtS-
tIFtABSchIrMunG
-
lEItunGSFArBE
SIchErunG
1 A
rot (PhASE)
SchWArz (MASSE)
GElB (EIn)
>
BlAu (DAtEn, EInGAnG)
>
WEISS (DAtEn, AuSGAnG)
Anschluss
Pin
2
VIDEo 1-EInGAnG (SchWArzEr MAntEl)
6
VIDEo 1-EInGAnG, MASSE
11
VIDEo 2-EInGAnG (GrAuEr MAntEl)
15
VIDEo 2-EInGAnG, MASSE
1
VGA, AnAloG, rot
4
VGA, AnAloG, GrÜn
3
VGA, AnAloG, BlAu
13
VGA, AnAloG, MASSE
8
VGA, AnAloG, rot, MASSE
8
VGA, AnAloG, GrÜn, MASSE
8
VGA, AnAloG, BlAu, MASSE
13
VGA, Sync, MASSE
7
VGA, h-Sync
12
VGA, V-Sync
9
VGA, ABSchIrMunG GESAMt
GPS 17 oder
GPS 17 HVS
Antenne
Funktion
19
