Installationsanweisungen für GPS 17x NMEA 0183 HVS

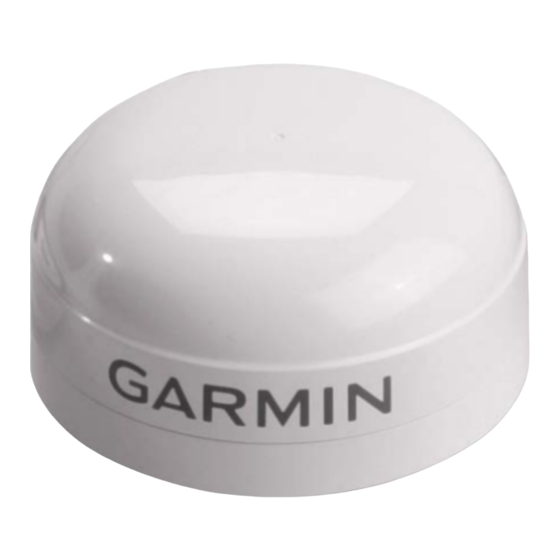

Mit der hochempfindlichen GPS-Antenne Garmin GPS 17x NMEA 0183 HVS werden Positionsdaten im
Format NMEA 0183 übermittelt. Die GPS 17x NMEA 0183 HVS kann an einen Garmin-Plotter oder an ein
NMEA 0183-kompatibles Gerät angeschlossen werden.
Die Antenne GPS 17x muss entsprechend den folgenden Anweisungen ordnungsgemäß montiert werden. Sie
benötigen die passenden Befestigungsmittel, Werkzeuge und Halterungen, die in jedem Abschnitt aufgeführt
werden. Diese sind bei den meisten Händlern für Marinebedarf erhältlich. Tragen Sie beim Bohren,
Schneiden und Sandstrahlen immer Schutzbrille, Gehörschutz und eine Staubmaske. Prüfen Sie beim
Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet.
Wenn Sie Schwierigkeiten bei der Montage des Geräts haben, wenden Sie sich an eine entsprechende
Montagefirma oder rufen Sie den Garmin-Produktsupport unter +1-913-397-8200 oder +1-800-800-
1020 an. Weitere Informationen finden Sie unter www.garmin.com/support/. In Europa können Sie sich
telefonisch unter +44-0870-8501241 an Garmin (Europe) Ltd. wenden.
WARNuNG: Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen in der Anleitung
Wichtige Sicherheits- und Produktinformationen, die dem Produkt beiliegt.
Produktregistrierung
Helfen Sie uns, unseren Service weiter zu verbessern, und füllen Sie die Online-Registrierung unter
garmin.com/registration/
Tragen Sie die Seriennummer Ihres GPS 17x zur späteren Verwendung in den dafür vorgesehenen Bereich
ein. Sie finden die Nummer auf einem Etikett an der Geräterückseite.
Seriennummer
Packliste und Zubehör
Vergewissern Sie sich vor dem Einbau des Geräts, dass das Paket die unten aufgeführten Artikel enthält.
Nehmen Sie beim Fehlen von Teilen unverzüglich Kontakt mit Ihrem Garmin-Händler auf.
Standardpaket
•
Antenne GPS 17x
•
Halterung für die aufgesetzte Montage
•
Stangenhalterung
•
Halterung für die Unterdeckmontage
•
Befestigungsteile (Schrauben und Klebepads)
•
Netz- und Datenkabel
•
Installationsanweisungen
Material
Materialdicke (Zoll)
Aluminium-
von
/
bis
1
32
blech
von
/
bis
3
32
Glasfaser – alle Stärken
Hartkunststoff – alle Stärken
Sperrholz (harzimprägniert) – die Installation sollte von
Fachpersonal durchgeführt werden
aus.
Materialdicke (mm)
/
von 0,76 bis 2,03
5
64
/
von 2,28 bis 9,52
3
8
Größentabelle für die Vorbohrung
Erforderliche Werkzeuge
•
Bohrmaschine
•
Bohrer – Vorbohrungen bei aufgesetzter
Montage (siehe Tabelle)
•
Bohrer – 3/4 Zoll (19 mm) Kabelloch in
Stangenhalterung
•
Lochsäge, 1 Zoll (25 mm) – Kabelloch bei
aufgesetzter Montage
•
Schraubendreher – Schrauben für aufgesetzte
Montage
•
Körner und Hammer (zum Markieren der
Vorbohrungen bei aufgesetzter Montage)
•
Senker (bei Montage auf Glasfaser)
•
Seetaugliches Dichtungsmittel
(für einige Montagemöglichkeiten)
Durchmesser
Durchmesser
des Lochs (Zoll)
des Lochs (mm)
0,128
3,25
0,147
3,73
0,140
3,56
0,125
3,17
0,144
3,66
www.
Durchmesser
des Lochs
(Bohrernummer)
30
26
28
/
1
8
27
Werbung
Verwandte Anleitungen für Garmin GPS 17x NMEA 0183 HVS
Inhaltszusammenfassung für Garmin GPS 17x NMEA 0183 HVS
- Seite 1 Installationsanweisungen für GPS 17x NMEA 0183 HVS Mit der hochempfindlichen GPS-Antenne Garmin GPS 17x NMEA 0183 HVS werden Positionsdaten im Format NMEA 0183 übermittelt. Die GPS 17x NMEA 0183 HVS kann an einen Garmin-Plotter oder an ein NMEA 0183-kompatibles Gerät angeschlossen werden.
-
Seite 2: Schritt 1: Montieren Der Antenne Gps 17X
8. Befestigen Sie die Antenne mit dem im Lieferumfang enthaltenen M3-Gewindestift an der Halterung. 9. Verlegen Sie das Netz-/Datenkabel mit ausreichendem Abstand zu elektronischen Störquellen, und schließen Sie es an die Stromversorgung sowie an ein NMEA 0183-kompatibles Gerät an. (Seite Installationsanweisungen für GPS 17x NMEA 0183 HVS... - Seite 3 Halterung für die Unterdeckmontage Unterdeckmontage 5. Montieren Sie die Halterung für die Montage unter Deck mit Schrauben an der Montagefläche. Achten Sie besonders darauf, dass die Schrauben nicht die Oberfläche des Decks durchstoßen. Installationsanweisungen für GPS 17x NMEA 0183 HVS...
- Seite 4 Schritt 2: Verbinden der GPS 17x mit der Stromversorgung und einem NMEA 0183-kompatiblen Gerät Die GPS 17x NMEA 0183 HVS muss an die Stromversorgung angeschlossen werden. Schließen Sie die Kabel der GPS 17x gemäß Schaltplan an. In den Plänen steht „Tx“ für Senden (Transmit) und „Rx“ für Empfangen (Receive).
-
Seite 5: Schritt 3: Aktualisieren Des Plotters
Kabel (Rx/A) von der Antenne GPS 17x, und schließen Sie das weiß-orange Kabel (Rx/B) an Masse an. HINWEIS: Das orange Kabel (Zubehör) kommt zum Einsatz, wenn die GPS 17x an einen Garmin-Plotter oder an ein anderes NMEA 0183-Gerät mit festgelegtem Zubehör-Signalkabel angeschlossen wird. Wenn Sie die GPS 17x an ein Gerät ohne Zubehör-Signalkabel anschließen, muss das orange Kabel von der GPS 17x an Masse... -
Seite 6: Konformitätserklärung
„Software“) im Binärformat im Rahmen des normalen Betriebs dieses Geräts. Verfügungsrechte, Eigentumsrechte und geistige Eigentumsrechte an der Software verbleiben bei Garmin. Sie erkennen an, dass die Software Eigentum von Garmin ist und durch die Urheberrechte der Vereinigten Staaten von Amerika und internationale Abkommen zum Urheberrecht geschützt ist. Weiterhin erkennen Sie an, dass Struktur, Organisation und Code der Software wertvolle Betriebsgeheimnisse von Garmin sind und dass der Quellcode der Software ein wertvolles Betriebsgeheimnis von Garmin bleibt.
