FRANCAIS
NETTOYAGE:
Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Evitez de verser de
l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager
l'appareil.
CONNECTIONS
Mis à part pour les micros, les écouteurs et les sorties master, toutes les connections sont
cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise
qualité. Pour plus d'informations sur les connections, voyez le chapitre suivant.
Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connections.
Dans ce mode d'emploi, il est question d'entrée/sortie ligne ou "line inputs/outputs". Il s'agit
en fait d'un terme générique pour désigner des entrées/sorties avec un niveau compris
entre 750mV et 2V. Ceci inclus les lecteurs de CD, tuners, vidéos,...
On peut connecter des appareils audio à cette table de mixage selon plusieurs façons :
Toujours connecter les câbles cinch de la manière suivante:
o Connecteurs cinch blanc ou noir canal gauche
o Connecteur rouge canal droit
3 Entrées situés sur le panneau arrière peuvent recevoir des entrées line ou phono.
Assurez-vous d'assigner le sélecteur associé de façon correcte:
o Si vous connectez un lecteur CD, Cassette, MD, tuner, magnétoscope, etc.
n'oubliez pas de sélectionner "LINE".
o Si vous connectez une platine vinyl, sélectionnez "PHONO".
Remarque: Si vous connectez la platine SynQ "X-TRM1", nous suggérons de
sélectionner la sortie Line de la platine. Il faut dès lors la connecter sur une entrée Line
de la table de mixage!
Beaucoup de platines possèdent un connecteur de masse GND. Il est préférable de
connecter ce signal à la SMX-2 (à côté des connecteurs d'entrée).
L'entrée Record d'un enregistreur analogique peut être connecté à la sortie Record de
la SMX-2 pour faire des enregistrements analogiques.
Afin d'assurer la meilleure qualité de son possible, des ponts de court-circuit sont
installés sur toutes les entrées phono non utilisées. Pour connecter une platine, retirer
le ponts de l'entrée que vous désirez utiliser. Conservez ce dernier dans un lieu sûr
pour une future utilisation.
SYNQ®
23/119
MODE D'EMPLOI
SMX-2
FRANCAIS

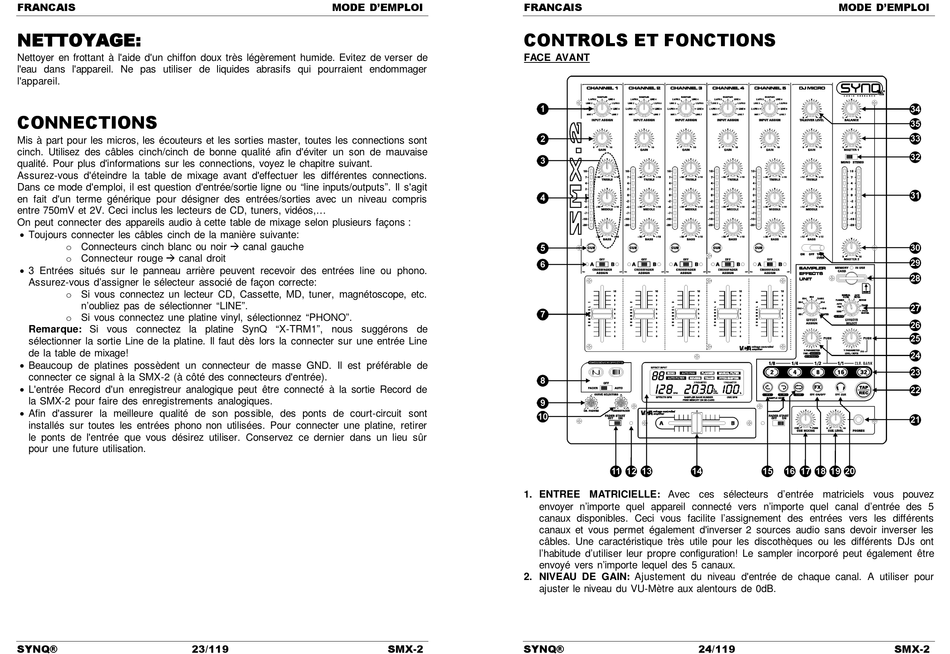

CONTROLS ET FONCTIONS
FACE AVANT
1. ENTREE MATRICIELLE: Avec ces sélecteurs d'entrée matriciels vous pouvez
envoyer n'importe quel appareil connecté vers n'importe quel canal d'entrée des 5
canaux disponibles. Ceci vous facilite l'assignement des entrées vers les différents
canaux et vous permet également d'inverser 2 sources audio sans devoir inverser les
câbles. Une caractéristique très utile pour les discothèques ou les différents DJs ont
l'habitude d'utiliser leur propre configuration! Le sampler incorporé peut également être
envoyé vers n'importe lequel des 5 canaux.
2. NIVEAU DE GAIN: Ajustement du niveau d'entrée de chaque canal. A utiliser pour
ajuster le niveau du VU-Mètre aux alentours de 0dB.
SYNQ®
24/119
MODE D'EMPLOI
SMX-2
