Montagevorrichtung
Bestellnummer
6 41 01 013 00 7
Skizze 2

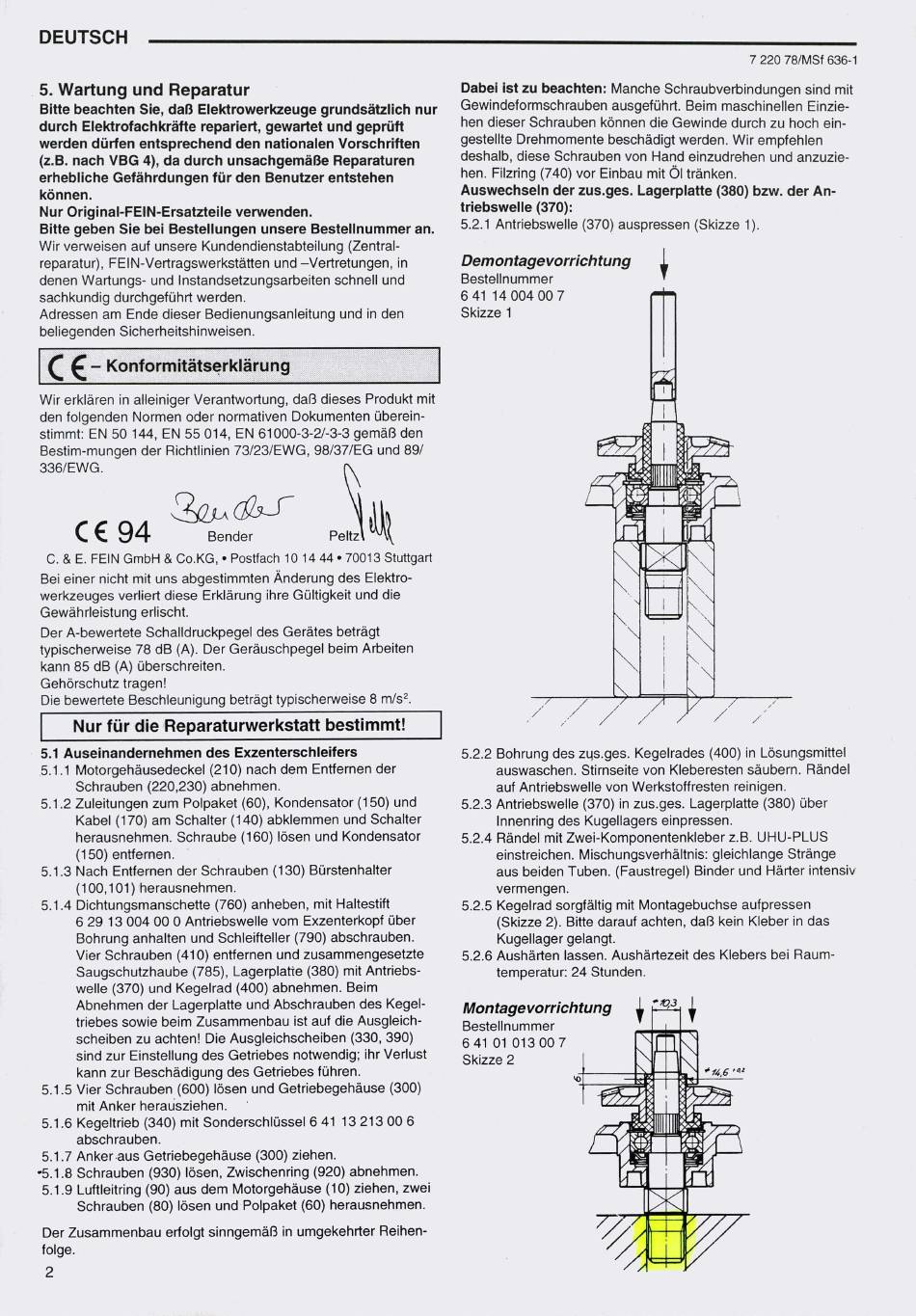

DEUTSCH
7 220 78/MSf 636-1
5. Wartung und Reparatur
Bitte beachten Sie, daß Elektrowerkzeuge grundsätzlich nur
durch Elektrofachkräfte repariert, gewartet und geprüft
werden dürfen entsprechend den nationalen Vorschriften
(z.B. nach VBG 4), da durch unsachgemäße Reparaturen
erhebliche Gefährdungen für den Benutzer entstehen
können.
Nur Original-FEIN-Ersatzteile verwenden.
Bitte geben Sie bei Bestellungen unsere Bestellnummer an.
Wir verweisen auf unsere Kundendienstabteilung (Zentral-
reparatur), FEIN-Vertragswerkstätten und —Vertretungen, in
denen Wartungs- und Instandsetzungsarbeiten schnell und
sachkundig durchgeführt werden.
Adressen am Ende dieser Bedienungsanleitung und in den
beliegenden Sicherheitshinweisen.
E
_ Konformitätserklärung
Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit
den folgenden Normen oder normativen Dokumenten überein-
stimmt: EN 50 144, EN 55014, EN 61000-3-2/-3-3 gemäß den
Bestim-mungen der Richtlinien 73/23/EWG, 98/37/EG und 89/
336/EWG.
fe
-A
(E
-
E 94
Bender
C. & E. FEIN GmbH & Co.KG, • Postfach 10 14 44 • 70013 Stuttgart
Bei einer nicht mit uns abgestimmten Änderung des Elektro-
werkzeuges verliert diese Erklärung ihre Gültigkeit und die
Gewährleistung erlischt.
Der A-bewertete Schalldruckpegel des Gerätes beträgt
typischerweise 78 dB (A). Der Geräuschpegel beim Arbeiten
kann 85 dB (A) überschreiten.
Gehörschutz tragen!
Die bewertete Beschleunigung beträgt typischerweise 8 m/s'.
Nur für die Reparaturwerkstatt bestimmt!
5.1 Auseinandernehmen des Exzenterschleifers
5.1.1 Motorgehäusedeckel (210) nach dem Entfernen der
Schrauben (220,230) abnehmen.
5.1.2 Zuleitungen zum Polpaket (60), Kondensator (150) und
Kabel (170) am Schalter (140) abklemmen und Schalter
herausnehmen. Schraube (160) lösen und Kondensator
(150) entfernen.
5.1.3 Nach Entfernen der Schrauben (130) Bürstenhalter
(100,101) herausnehmen.
5.1.4 Dichtungsmanschette (760) anheben, mit Haltestift
629 13 004 00 0 Antriebswelle vom Exzenterkopf über
Bohrung anhalten und Schleifteller (790) abschrauben.
Vier Schrauben (410) entfernen und zusammengesetzte
Saugschutzhaube (785), Lagerplatte (380) mit Antriebs-
welle (370) und Kegelrad (400) abnehmen. Beim
Abnehmen der Lagerplatte und Abschrauben des Kegel-
triebes sowie beim Zusammenbau ist auf die Ausgleich-
scheiben zu achten! Die Ausgleichscheiben (330, 390)
sind zur Einstellung des Getriebes notwendig; ihr Verlust
kann zur Beschädigung des Getriebes führen.
5.1.5 Vier Schrauben (600) lösen und Getriebegehäuse (300)
mit Anker herausziehen. •
5.1.6 Kegeltrieb (340) mit Sonderschlüssel 6 41 13 213 00 6
abschrauben.
5.1.7 Anker aus Getriebegehäuse (300) ziehen.
*5.1.8 Schrauben (930) lösen, Zwischenring (920) abnehmen.
5.1.9 Luftleitring (90) aus dem Motorgehäuse (10) ziehen, zwei
Schrauben (80) lösen und Polpaket (60) herausnehmen.
Der Zusammenbau erfolgt sinngemäß in umgekehrter Reihen-
folge.
2
Dabei ist zu beachten: Manche Schraubverbindungen sind mit
Gewindeformschrauben ausgeführt. Beim maschinellen Einzie-
hen dieser Schrauben können die Gewinde durch zu hoch ein-
gestellte Drehmomente beschädigt werden. Wir empfehlen
deshalb, diese Schrauben von Hand einzudrehen und anzuzie-
hen. Filzring (740) vor Einbau mit Öl tränken.
Auswechseln der zus.ges. Lagerplatte (380) bzw. der An-
triebswelle (370):
5.2.1 Antriebswelle (370) auspressen (Skizze 1).
Demontagevorrichtung
Bestellnummer
6 41 14 004 00 7
Skizze 1
5.2.2 Bohrung des zus.ges. Kegelrades (400) in Lösungsmittel
auswaschen. Stirnseite von Kleberesten säubern. Rändel
auf Antriebswelle von Werkstoffresten reinigen.
5.2.3 Antriebswelle (370) in zus.ges. Lagerplatte (380) über
Innenring des Kugellagers einpressen.
5.2.4 Rändel mit Zwei-Komponentenkleber z.B. UHU-PLUS
einstreichen. Mischungsverhältnis: gleichlange Stränge
aus beiden Tuben. (Faustregel) Binder und Härter intensiv
vermengen.
5.2.5 Kegelrad sorgfältig mit Montagebuchse aufpressen
(Skizze 2). Bitte darauf achten, daß kein Kleber in das
Kugellager gelangt.
5.2.6 Aushärten lassen. Aushärtezeit des Klebers bei Raum-
temperatur: 24 Stunden.
Peltz
