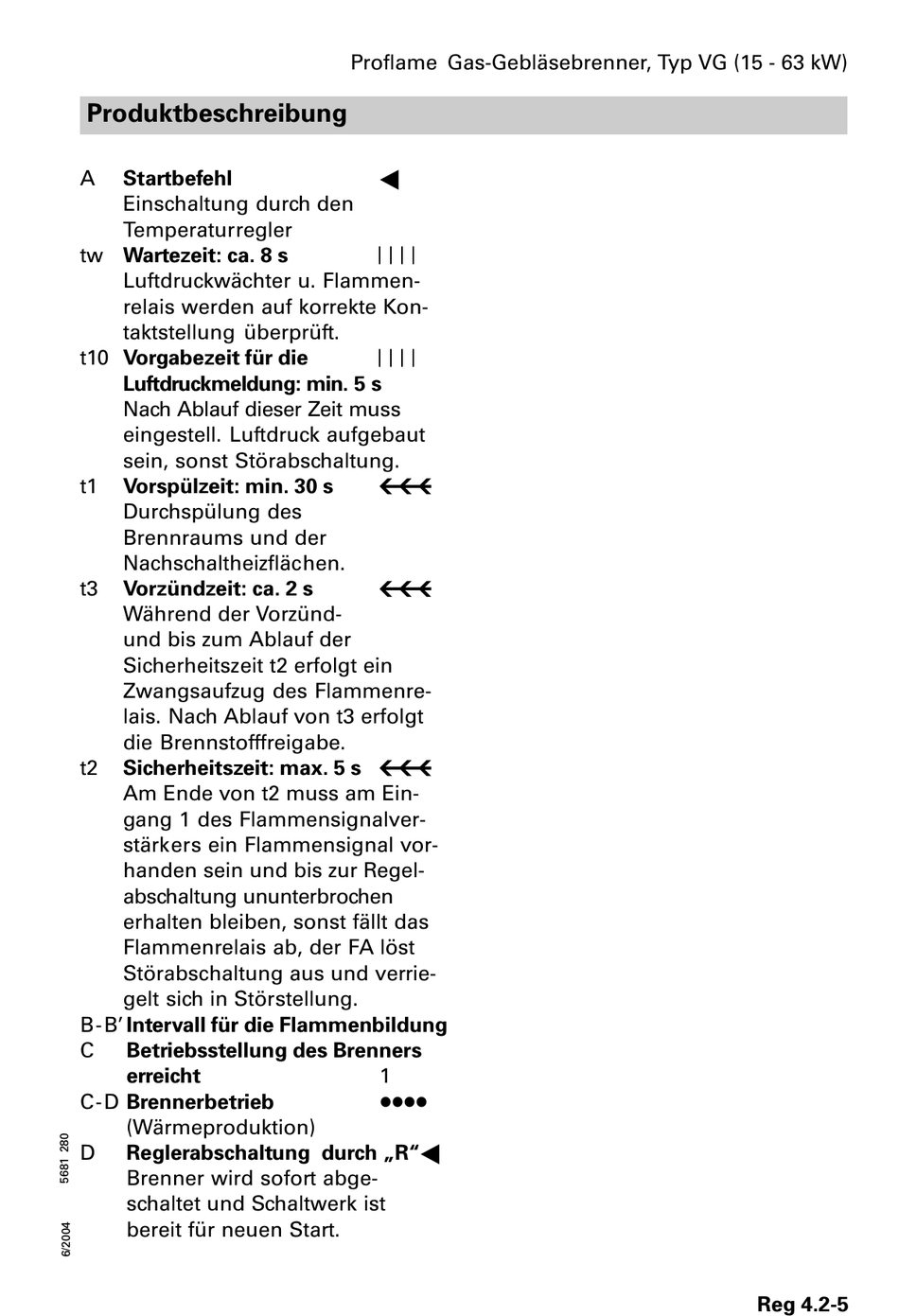

Produktbeschreibung

A Startbefehl
Einschaltung durch den
Temperaturregler
tw Wartezeit: ca. 8 s
Luftdruckwächter u. Flammen−
relais werden auf korrekte Kon−
taktstellung überprüft.
t10 Vorgabezeit für die
Luftdruckmeldung: min. 5 s
Nach Ablauf dieser Zeit muss
eingestell. Luftdruck aufgebaut
sein, sonst Störabschaltung.
Vorspülzeit: min. 30 s
t1
Durchspülung des
Brennraums und der
Nachschaltheizflächen.
t3 Vorzündzeit: ca. 2 s
Während der Vorzünd
und bis zum Ablauf der
Sicherheitszeit t2 erfolgt ein
Zwangsaufzug des Flammenre−
lais. Nach Ablauf von t3 erfolgt
die Brennstofffreigabe.
t2 Sicherheitszeit: max. 5 s
Am Ende von t2 muss am Ein−
gang 1 des Flammensignalver−
stärkers ein Flammensignal vor−
handen sein und bis zur Regel
abschaltung ununterbrochen
erhalten bleiben, sonst fällt das
Flammenrelais ab, der FA löst
Störabschaltung aus und verrie−
gelt sich in Störstellung.
B B' Intervall für die Flammenbildung
C Betriebsstellung des Brenners
erreicht
C D Brennerbetrieb
(Wärmeproduktion)
D Reglerabschaltung durch RA
Brenner wird sofort abge−
schaltet und Schaltwerk ist
bereit für neuen Start.
Proflame Gas−Gebläsebrenner, Typ VG (15 − 63 kW)
A
1
DDDD
Reg 4.2−5
