Inbetriebnahme, Wartung
und Service

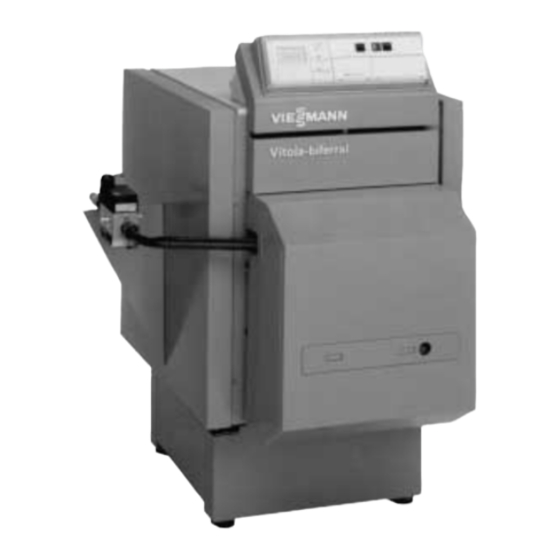

Unit Gas Gebläsebrenner V
Typ VG
für Vitola biferral und Vitola biferral FB
Nenn Wärmeleistung 15 bis 63 kW
Gültig für Brenner ab Herstell Nr.:
7259800 00000
, 7259801 00000
7259804 00000
, 7259805 00000
Unit Gas Gebläsebrenner V
5681 248
1/98
, 7259802 00000
, 7259803 00000
, 7259806 00000
, 7259807 00000
,
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VG

Inhaltszusammenfassung für Viessmann VG

  • Seite 1 Inbetriebnahme, Wartung und Service Unit Gas Gebläsebrenner V Typ VG für Vitola biferral und Vitola biferral FB Nenn Wärmeleistung 15 bis 63 kW Gültig für Brenner ab Herstell Nr.: 7259800 00000 , 7259801 00000 , 7259802 00000 , 7259803 00000...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Seite Angaben zur Anlage 1.1 Angaben zur Anlage ......................1.2 Wartung durchgeführt .

  • Seite 3: Angaben Zur Anlage

    Brenner: Name: Fabrikat: Viessmann Fabrikat: Viessmann ............

  • Seite 4: Sicherheit

    Werkzeuge und Hilfsmittel Einzelteile Technische Unterlagen - Schraubendreher Gr. 3 und 4 - Viessmann Servicekoffer für - Viessmann Service Handbuch Nr. 4.1 - Kreuzschlitzschraubendreher Gr. 1 Unit Gas Gebläsebrenner oder folgende Drucksachen: - Innensechskantschlüssel Gr. 2,5, 3, 4 oder folgende Einzelteile:...

  • Seite 5: Richtwerte Für Die Brennereinstellung

    3.1 Richtwerte für die Brennereinstellung 3.1 Richtwerte für die Brennereinstellung Achtung! Prüfen, ob die Anleitung Inbetriebnahme, Wartung und Service für den betreffenden Brenner gültig ist (siehe Seite 1 und Herstell Nr. auf dem Typenschild des Brenners). Düsendrucktabelle für die Erdgas Einstellungen E und LL Gasfamilie Wobbeindex Anschluß...

  • Seite 6: H Zünd Und Ionisationselektrode

    3.1 Richtwerte für die Brennereinstellung Zünd und Ionisationselektrode Gas Gebläsebrenner V, 15 bis 40 kW Ionisationselektrode Spitze der Zündelektrode Gasaustrittslöcher im Abschlußblech Zündelektrode ist auf die Kante des sind auf die Gewindebohrungen für Erdungselektrode Luftleitschlitzes gerichtet die Stauscheibe gerichtet Gas Gebläsebrenner V, 50 und 63 kW zwischen Zündelektroden Spitze und Stauscheibe.

  • Seite 7: Inbetriebnahme

    3.2 Inbetriebnahme 3.2 Inbetriebnahme 1. Druck der Heizungsanlage prüfen. 2. Gasabsperrhahn öffnen. 3. Hauptschalter (außerhalb des Auf stellraumes) einschalten. 4. Anlagenschalter an der Regelung ein schalten. Falls die Störlampe an der Rege lung leuchtet, zunächst entriegeln; dazu Entriegelungstaster Feuerungsautomat drücken. Brenner geht wie folgt in Betrieb: - Brennermotor läuft an, und Feuer raum wird vorbelüftet (ca.

  • Seite 8: Nenn Wärmebelastung Einstellen

    3.3 Nenn Wärmebelastung einstellen 3.3 Nenn Wärmebelastung einstellen Gasart beim Gasversorgungsunter nehmen erfragen. Brenner ist werkseitig auf die Erdgas Einstellung E voreingestellt. Zum Betrieb mit Erdgas LL den Düsen druck entsprechend der Tabelle auf Seite 5 einstellen. Ruhedruck 1. Gasabsperrhahn schließen. 2.
  • Seite 9 3.3 Nenn Wärmebelastung einstellen Düsendruck 10. Schraube im Meßstutzen lösen, nicht herausdrehen, U Rohr Mano meter anschließen. 11. Gasabsperrhahn öffnen, Brenner in Betrieb nehmen. 12. Düsendruck entsprechend dem Wobbeindex und der Wärme leistung aus der Düsendruck tabelle auf Seite 5 entnehmen. Bei der Einregulierung auch den Gasdurchsatz prüfen.
  • Seite 10 3.3 Nenn Wärmebelastung einstellen Startgasmenge Der Startgasdruck bzw. das Öffnungs verhalten des Gasmagnetventils ist bereits im Werk auf den Heizkessel abgestimmt und voreingestellt worden. In der Regel muß die Einstellung nicht verändert werden. Startgasdruck an Kombinationsarmatur Fabrikat Kromschröder, Typ CG 115 D, einstellen (falls erforderlich): 14.

  • Seite 11: Luftmenge Einregulieren

    3.4 Luftmenge einregulieren 3.4 Luftmenge einregulieren Zur optimalen Einregulierung Verbrennungskennwerte bei aufgeheiz tem Heizkessel (min. 2 Minuten Laufzeit und 60 ºC Kesselwassertemperatur) messen (CO Gehalt, CO Gehalt, Abgastemperatur, Raumtemperatur, Schornsteinzug). Die Luftklappe zur Regulierung der Luft menge ist bereits im Werk voreinge stellt.

  • Seite 12: Wartungsarbeiten

    4.1 Wartungsarbeiten 4.1 Wartungsarbeiten ..........1. Brenner durchmessen und Werte unter Punkt 4.2 ab Seite 17 aufnehmen Vor und nach Arbeiten an Gas geräten muß eine CO Messung durchgeführt werden, um Gesundheitsgefährdungen aus schließen und den einwandfreien Zustand der Anlage gewähr leisten zu können.
  • Seite 13 4.1 Wartungsarbeiten ..........4. Elektrische Anschlüsse prüfen 1. Gasfeuerungsautomat in Service stellung klappen; obere Halterung anheben. 2. Elektrische Steckanschlüsse sowie Leitungsdurchführungen auf festen Sitz prüfen. 5. Brenner reinigen, Befestigung Brennerrohr und Gebläserad prüfen 1. Brenner in Wartungsposition bringen.
  • Seite 14 4.1 Wartungsarbeiten ..........6. Gasaustrittslöcher der Stauscheibe reinigen (falls erforderlich) 1. Leitungen von den Elektroden abziehen. 2. Elektrodenhalter lösen, Zünd und Ionisationselektrode herausziehen. 3. Mutter an der Erdungselektrode lösen, und Erdungselektrode heraus schrauben. 4. Innensechskantschrauben an der Stauscheibe herausschrauben.
  • Seite 15 ³ weiter nach Punkt 6). Anderenfalls besteht eine Undichtig keit - in diesem Fall Kombinations armatur zur Überprüfung an die Viessmann Werke senden. 6. Nach abgeschlossener Prüfung Schrauben in beiden Meßstutzen schließen. Brenner mit Kombinationsarmatur Fabr. Kromschröder Brenner mit Kombinationsarmatur Fabr. Dungs...
  • Seite 16 4.1 Wartungsarbeiten ..........10. Filtereinsatz der Kombinationsarmatur prüfen, ggf. austauschen Kombinationsarmatur Fabrikat Krom schröder Typ CG 115: 1. Gasabsperrhahn schließen. 2. Schrauben am Eingangsflansch lösen, und die beiden vorderen Schrauben herausdrehen. 3. Filterteil herausziehen. 4. Filtermatte und Sieb, falls erfor derlich, reinigen oder austauschen.

  • Seite 17: Einstell Und Meßwerte

    4.2 Einstell und Meßwerte 4.2 Einstell und Meßwerte Achtung! Brenner, falls erforderlich, neu einstellen. Meß und Einstellwerte in die jeweilige Spalte eintragen..........1. Vorhandene Gasart ankreuzen vorgefunden Erdgas E Wobbeindex 12,0 16,1 kWh/m , 43,2 58,0 MJ/m Erdgas LL Wobbeindex 10,0 13,1 kWh/m , 36,0 47,2 MJ/m 2.
  • Seite 18 4.2 Einstell und Meßwerte ..........5. j Kohlendioxidgehalt (CO ) in Vol.% vorgefunden oder j Sauerstoffgehalt (O ) in Vol.% eingestellt 6. Kohlenmonoxidgehalt (CO) in ppm vorgefunden bezogen auf 0 % Sauerstoffgehalt (O eingestellt 7. Abgastemperatur (brutto) in ºC vorgefunden eingestellt 8.
  • Seite 19 4.2 Einstell und Meßwerte Richtwerte für Stauscheibe, Blende und Brennerrohr Nenn Wärmeleistung Stauscheibe Stauscheibe Nr. Maß a mm 67,8 67,8 67,8 67,8 80,1 80,1 67,8 67,8 Blende im Gasanschlußrohr Maß b mm 8,7 ohne Blende Brennerrohr Maß c mm...

  • Seite 20: Bauteilübersicht

    5.1 Bauteilübersicht 5.1 Bauteilübersicht Gasanschluß Blende Schnellverschluß Zündtransformator Luftdruckwächter Luftdruckschlauch Gasfeuerungsautomat Entriegelungstaster Luftregulierklappe Steckerkonsole Gebläsemotor Brennergehäuse Gebläserad Kesseltür Zündleitung Brennerrohr Zündelektrode Stauscheibe Masseelektrode Ionisationselektrode Mischsystem Ionisationsleitung...

  • Seite 21: Programmanzeige Und Funktionsablaufprogramm

    5.2 Programmanzeige und Funktionsablaufprogramm 5.2 Programmanzeige und Funktionsablaufprogramm Störstellungs und Steuerprogrammanzeige Durch das Schauglas an der Vorder seite des Feuerungsautomaten kann die Stellung im Programmablauf bzw. die Art der Störung abgelesen werden. Bedeutung der Symbole: Kein Start, weil die Startsteuer schleife unterbrochen ist Intervall tw bzw.

  • Seite 22: Stromlaufplan Und Funktionsablaufdiagramm

    Intervall für die Flammen schwarz Brückenstecker bildung Gasmagnetventil Betriebsstellung des Brenners Gasdruckwächter erreicht Luftdruckwächter Brennerbetrieb Dieses Schaltschema gilt nur im Reglerabschaltung Zusammenhang mit dem Einsatz Brennerstecker an der von Viessmann Produkten. Regelung Sicherung in Steckerkonsole TR/STB Sicherheitsorgane in der Regelung Brennerrelaiskontakt...

  • Seite 23: Erkennen Und Beheben Von Störungen

    5.4 Erkennen und Beheben von Störungen 5.4 Erkennen und Beheben von Störungen (nur durch den Fachbetrieb auszuführen) Siehe auch Störstellungsanzeige (Symbol) im Gasfeuerungsautomat, Seite 21. Bei Störungen grundsätzlich zuerst folgende Punkte prüfen: - Ist Spannung vorhanden? - Ist der erforderliche Gasdruck vorhanden? - Haben alle Regelgeräte (z.
  • Seite 24 Abgasabzugsdeckels nach ziehen. Zu hohe Abgastemperatur Gasdurchsatz zu hoch Gasdurchsatz der Kesselwärmeleistung anpassen Heizkessel verrußt Heizkessel reinigen, Brennereinstellung korrigieren Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
