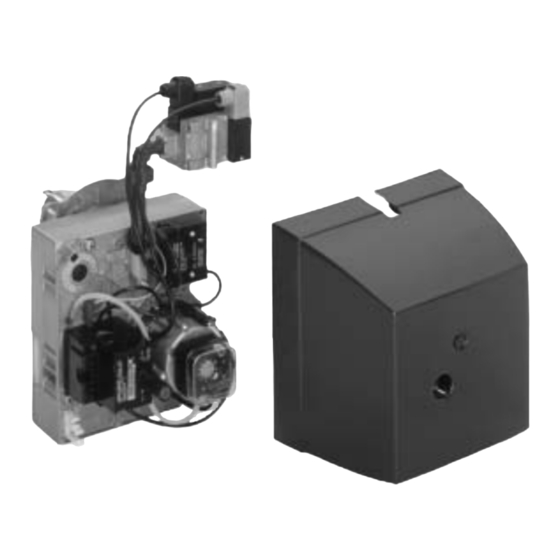

Viessmann Vitoflame 200 Typ VGA Handbuch
Vorschau ausblenden
Andere Handbücher für Vitoflame 200 Typ VGA:
- Montageanleitung für die fachkraft (8 Seiten)
Inhaltsverzeichnis
Werbung
Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seite
. . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
Reg 4.4−1
2
2
3
3
4
5
6
7
7
8
9
9
11
12
17
17
18
20
27
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitoflame 200 Typ VGA
Inhaltszusammenfassung für Viessmann Vitoflame 200 Typ VGA
-
Seite 1: Inhaltsverzeichnis
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Inhaltsverzeichnis Seite Bestell−/Herstellnummern ......... . . Zuordnung/Gerätekombination . -
Seite 2: Bestell−/Herstellnummern
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Bestell−/Herstellnummern 7143681 bis 7143688 Zuordnung/Gerätekombination Herst.−Nr. P in kW Verwendung am Kessel Vitola 100/111, 7143681 Vitola 200/222, 7143682 Vitorond 200, d 200 7143683 Vitola Heizkessel ab Vitola−Heizkessel ab 7143684 Baujahr 1980 Baujahr 1980 7143685 7143686 7143687... -
Seite 3: Produktbeschreibung
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Produktbeschreibung Bauteilübersicht A Gas Durchgangshahn mit inte P Zündleitung R Brennergehäuse griertem Sicherheits Absperrven S Mischsystem B Kombinationsarmatur T Ionisationselektrode C Gasblende (in der Verschrau U Masseelektrode V Stauscheibe bung) D Gasanschluss W Zündelektrode E Messnippel für statischen Bren X Flammrohr Y Gebläserad... -
Seite 4: Funktionsablauf Gasfeuerungsautomat Lmg21
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Produktbeschreibung Funktionsablauf Gasfeuerungsautomat LMG21 Reg 4.4−4... -
Seite 5: Produktbeschreibung
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Produktbeschreibung Technische Daten Vitoflame 200 (Typ VG) wird sowohl H als Unit Brenner zu Vitola (nicht Typ VX2) und Vitorond Heizkesseln als auch H zum Austausch an Vitola Heizkesseln bis Baujahr 1999 geliefert. Nenn Wärmeleistung des Heizkessels Nenn Wärmebelas−... -
Seite 6: Anlieferungszustand
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Produktbeschreibung Anlieferungszustand Kompletter Gasbrenner mit Brenner matur mit einstellbarem steuergerät, Ionisations Flammen Gasdruckregler, zwei Gasmagnetven überwachung, elektrischer Hoch tilen (ein Funktionsventil, Güteklasse spannungszündung und Luftdruck− A, Gasdruckwächter, Gasfilter, wächter. Flammrohr aus Edelstahl Gasabsperrhahn mit thermischem wird an Brennergehäuse aus Alumi Sicherheits Absperrventil und nium Druckguss montiert. -
Seite 7: Einstellungen
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einstellungen Richtwerte für Brennereinstellung ¨ Sicherheitshinweis Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist (siehe Herstell Nr. auf dem Typenschild des Brenners). Düsendrucktabelle: Wobbeindex AD Nenn Wärmeleistung des Heizkessels mbar 15,00 54,00 20,0 7,2 5,7 7,1 6,7 7,4 mbar... -
Seite 8: Luftdruckwächter
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einstellungen Gasdurchsatz in Abhängigkeit des Betriebsheizwertes (H Betriebsheiz− Nenn Wärmeleistung des Heizkessels wert H 15 kW 18 kW 22 kW 27 kW kWh/m MJ/m /h l/min m /h l/min m /h l/min m /h l/min Erd E 9,45 34,02... -
Seite 9: Gasanschlussdruck
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einstellungen Gasanschlussdruck Anschlussdruck Maßnahme unter 15 mbar Keine Einstellung vornehmen, GVU benachrichtigen 15 bis 18 mbar Achtung! Der Heizkessel darf nur vorübergehend (Notbe trieb) mit dieser Einstellung betrieben werden. GVU benach richtigen. 18 bis 50 mbar Heizkessel in Betrieb nehmen über 50 mbar Separaten Gasdruckregler mit Null Abschluss der Kesselan... - Seite 10 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einstellungen Vitoflame 50 bis 63 kW 50 kW 63 kW zwischen Zündelektroden Spitze und Stauscheibe. A Ionisationselektrode E Gasaustrittslöcher im Abschluss B Zündelektrode blech sind auf die Schlitze der C Erdungselektrode Stauscheibe gerichtet D Abschlussblech F Spitze der Zündelektrode ist auf die Kante des Gasaustrittsloches...
-
Seite 11: Richtwerte Für Stauscheibe, Blende Und Brennrohr
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einstellungen Richtwerte für Stauscheibe, Blende und Brennrohr Nenn Wärmeleis− tung Stauscheibe Stau scheibe Nr. Maß a mm 67,8 67,8 67,8 67,8 67,8 67,8 80,1 80,1 Blende im Gas− Maß b mm anschlussrohr Brennerrohr Maß... -
Seite 12: Störungsbehebung
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Störungsbehebung Vorspülzeit: min. 30 s Durchspülung des Brennraums und der Nachschaltheizflächen. Vorzündzeit: ca. 2 s Während der Vorzünd und bis zum Ablauf der Sicherheitszeit t2 erfolgt ein Zwangsaufzug des Flammenrelais. Nach Ablauf von t3 erfolgt die Brennstoff−Freigabe. - Seite 13 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Störungsbehebung H in Betrieb grüne Signallampe C leuchtet zur Wiederinbetriebnahme Entrie gelungstaster A 0,5 bis 3 s drücken Störung/ Blink− Störungsursache Maßnahme Verhalten code Brenner läuft Keine Spannung Sicherung in Regelung, elektr. nicht an, Anfor vorhanden Anschlüsse, Stellung Betriebs derungslampe...
- Seite 14 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Störungsbehebung Störung/ Blink− Störungsursache Maßnahme Verhalten code Brenner läuft Dichtheitskontroll Dichtheitskontrollgerät austau nicht an (Span gerät defekt schen nung vorhan 3 × Brennermotor de Brennermotor austauschen den), Anforde fekt rungsleuchte 19 × Fremdspannung auf Prüfen, worüber der Feue leuchtet Ausgangsklemmen...
- Seite 15 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Störungsbehebung Störung/ Blink− Störungsursache Maßnahme Verhalten code Brenner läuft 2 × Kein ausreichend Gaszuleitung ins Freie entlüf an, es bildet brennbares Gasge ten. Mit Prüfbrenner feststel sich keine misch vorhanden len, ob ausreichend brennba Flamme res Gas vorhanden ist.
- Seite 16 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Störungsbehebung Störung/ Blink− Störungsursache Maßnahme Verhalten code Brenner geht 7 × Gasfeuerungsauto Gasfeuerungsautomat austau aus dem Betrieb mat defekt schen heraus auf Stö 18 × Luftdruckwächter Luftdruckwächtereinstellung rung, Flamme öffnet während der prüfen, ggf. Luftdruckwächter bereits vorhan Vorbelüftung oder austauschen.
-
Seite 17: Ersatzteillisten Mit Bestellnummern
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Ersatzteillisten mit Bestellnummern Vitoflame 200 Gas−Gebläsebrenner 15 kW 27 kW Pos Bezeichnung 15 kW 18 kW 22 kW 27 kW 7143681 7143682 7143683 7143684 001 ET−Brennergehäuse 7818096 002 ET−Flammrohr ZSB 7813182 003 Kleinteile kpl. 7817278 004 ET−Gebläsemotor ZSB 7817238... -
Seite 18: Vitoflame 200 Gas−Gebläsebrenner 33 Kw 63 Kw
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Ersatzteillisten mit Bestellnummern Pos Bezeichnung 15 kW 18 kW 22 kW 27 kW 7143681 7143682 7143683 7143684 041 Haltestange Brenner− haube 7820960 042 Flansch Kromschröder 7819469 043 Befestigungsschraube 7820959 Brennerhaube 045 Dichtring 21 x 30 x 2 7814960 046 Gasblende 7817252... - Seite 19 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Ersatzteillisten mit Bestellnummern Pos Bezeichnung 33 kW 40 kW 50 kW 63 kW 7143685 7143686 7143687 7143688 024 Beipack Gasbrenner 7167371 024 Beipack AT−Brenner 7162797 025 Brennerflansch 7818067 7818066 028 ET−Ionisationselektrode 7810148 029 ET−Zündelektrode 7810589 030 ET−Masse−Elektrode 7810587...
-
Seite 20: Einzelteillisten Mit Positionsnummern
Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einzelteillisten mit Positionsnummern Hinweise für Ersatzbestellungen 003 Kleinteile bestehend aus: Typ− und Herstell Nr. (siehe Typen− 3a Verschlusszapfen Innensechs schild) sowie die Positionsnummer kant 4 mm des Einzelteiles (aus dieser Einzelteil− 3b Druckfeder Verschlusszapfen liste) angeben. - Seite 21 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einzelteillisten mit Positionsnummern Reg 4.4−21...
- Seite 22 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einzelteillisten mit Positionsnummern 003 Kleinteile bestehend aus: siehe unten 013 Mischkopf 016 Lüfterrad 020 Stauscheibe 021 Erdungsleitung 022 Elektrodenhalter 023 Widerstandszündleitung 003 Kleinteile bestehend aus: 3a Verschlusszapfen Innensechs kant 4 mm 3b Druckfeder Verschlusszapfen 3c Sicherungsscheibe Verschluss zapfen 3d Zylinderschraube M 5 ×...
- Seite 23 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einzelteillisten mit Positionsnummern Reg 4.4−23...
- Seite 24 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einzelteillisten mit Positionsnummern 003 Kleinteile bestehend aus: 003 Kleinteile bestehend aus: siehe rechts 3a Verschlusszapfen Innensechs 031 Satz Dichtringe kant 4 mm 034 Kombinationsarmatur Fabrikat 3b Druckfeder Verschlusszapfen Kromschröder, Typ CG 10 3c Sicherungsscheibe Verschluss 035 Kombinationsarmatur Fabrikat zapfen Dungs, Typ MB DLE 405 B 01...
- Seite 25 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Einzelteillisten mit Positionsnummern Kombinationsarmatur Fabrikat Kromschröder, Typ CG 10 Kombinationsarmatur Fabrikat Dungs, Typ MB DLE 405 B 01 Reg 4.4−25...
- Seite 26 Vitoflame 200 Gas−Gebläsebrenner (15 − 63 kW) Reg 4.4−26 Reg 4.4−26...
-
Seite 27: Anschluss− Und Verdrahtungsschema
Zubehör mit Systemsteckverbinder fA (z.B. KNL, Verlängerungsleitung etc.) Anschluss der externen Sicherheits− einrichtung am Systemsteckverbinder aBÖ Anschluss der externen Regelabschaltung am Systemsteckverbinder aBÖ Anschluss für externe Brennereinschaltung Hinweis Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann Produkten. Reg 4.4−27/28...
