Viessmann VITOFLAME Serviceanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung
für die Fachkraft
Vitoflame 100
Gas-Gebläsebrenner (Typ VG)
für Vitoplex 100 und Vitoplex 300
Nenn-Wärmeleistung 80 bis 225 kW
für Vitorond 200
Nenn-Wärmeleistung 125 bis 195 kW
c: für Vitoplex 300
Nenn-Wärmeleistung 80 bis 225 kW
Gültigkeitshinweise siehe Seite 2.
VITOFLAME 100
5681 402
3/2001

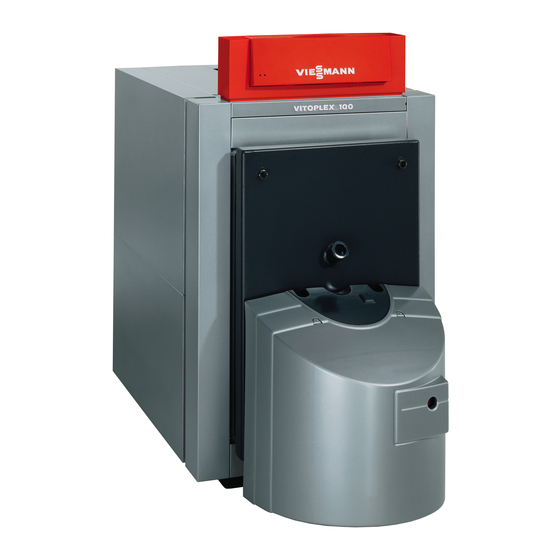

Vitoflame 100 Gasbrenner
an Vitoplex 300 angebaut
Ablagehinweis: Servicemappe

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOFLAME

Inhaltszusammenfassung für Viessmann VITOFLAME

  • Seite 1 Nenn-Wärmeleistung 80 bis 225 kW für Vitorond 200 Nenn-Wärmeleistung 125 bis 195 kW c: für Vitoplex 300 Nenn-Wärmeleistung 80 bis 225 kW Gültigkeitshinweise siehe Seite 2. VITOFLAME 100 Vitoflame 100 Gasbrenner an Vitoplex 300 angebaut 5681 402 3/2001 Ablagehinweis: Servicemappe...

  • Seite 2: Allgemeine Informationen

    Funktion sind unzulässig. Diese Freischaltung muss mittels einer Bei Austausch müssen die passenden Trennvorrichtung erfolgen, die gleich Original Einzelteile von Viessmann oder Zusätzliche oder abweichende Angaben zeitig alle nicht geerdeten Leiter mit gleichwertige, von Viessmann freige für den Service in Österreich bzw. in min.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Gültigkeitshinweise .
  • Seite 4 Erstinbetriebnahme und Wartung Ablaufübersicht Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Wartung 1. Vorbereitung zur Inbetriebnahme Seite ......................2.

  • Seite 5: Durchführung

    Erstinbetriebnahme und Wartung Durchführung 1. Vorbereitung zur Inbetriebnahme rstinbetriebnahme Dichtheitsprüfung 1. Gasabsperrhahn schließen. 2. Schrauben im Mess-Stutzen A lösen, nicht herausdrehen. 3. Dichtprüfgarnitur am Mess-Stutzen A anschließen. 4. Durch mäßiges Betätigen der Hand pumpe Prüfdruck von ca. 100 mbar aufbauen. 5.

  • Seite 6: E W 2. Anlage In Betrieb Nehmen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) Eine Einregulierung des Brenners bei aufgeheiztem Heizkessel ist unerlässlich für optimale Verbrennungswerte. CO Gehalt, CO Gehalt, Abgastemperatur, Raumtemperatur und Schornsteinzug nach min. 2 Minuten Laufzeit mit angebauter Brennerhaube messen. Messungen auch in der Grundlast durchführen. Für Wartungsarbeiten Brennerhaube abnehmen.

  • Seite 7: Einstellung Des Luftklappenstellmotors Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 3. Einstellung des Luftklappenstellmotors prüfen rstinbetriebnahme artung Der Brenner ist mit einem Luftklappen stellmotor mit einstellbaren Schalt nocken für die Luftklappenstellungen und die Schaltung der Magnetventile ausgerüstet. Bei einer Regelabschaltung läuft die Luftklappe des Brenners in Stellung geschlossen.

  • Seite 8: Nenn-Wärmebelastung Einstellen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Nenn-Wärmebelastung einstellen rstinbetriebnahme artung Gasart beim Gasversorgungsunternehmen erfragen. Brenner ist werkseitig auf die Erdgas Einstellung E voreingestellt. Zum Betrieb mit Erdgas LL den Düsendruck entsprechend der Tabellen auf den Seiten 25 und 26 einstellen. Gasart in Protokoll aufnehmen (das Protokoll befindet sich auf den Seiten 37, 38 und 39).
  • Seite 9 Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Nenn-Wärmebelastung einstellen (Fortsetzung) rstinbetriebnahme artung Anschlussdruck 7. Brenner in Betrieb nehmen. Inbetriebnahme siehe Seite 6. Brenner auf Stufe 2 schalten; dazu Schornsteinfeger-Prüfschalter an Regelung betätigen. 8. Anschlussdruck (Fließdruck) messen, Der Anschlussdruck (Fließdruck) siehe Tabelle unten. sollte zwischen 20 und 25 mbar lie gen.
  • Seite 10 Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Nenn-Wärmebelastung einstellen (Fortsetzung) rstinbetriebnahme artung Düsendruck 12. Schraube im Mess-Stutzen B lösen, nicht herausdrehen, U Rohr Manometer anschließen. 13. Gasabsperrhahn öffnen, Brenner in Betrieb nehmen. 14. Düsendruck entsprechend dem Bei der Einregulierung auch den Wobbeindex und der Wärme Gasdurchsatz volumetrisch prüfen.
  • Seite 11 Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Nenn-Wärmebelastung einstellen (Fortsetzung) rstinbetriebnahme artung Startgasmenge Das Öffnungsverhalten des Gasmagnetventils ist bereits im Werk auf den Heiz kessel abgestimmt und voreingestellt worden. In der Regel muss die Einstellung nicht verändert werden. 23. Schnellhub (Öffnungsverhalten) mit Schnellhub ist werkseitig ganz auf der umgekehrt aufgesteckten +"...

  • Seite 12: Luftmenge Nachregulieren

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 5. Luftmenge nachregulieren rstinbetriebnahme artung Hinweis! Die Luftmenge ist ab Werk voreingestellt. Falls erforderlich, die Luftmenge nachregulieren, dabei zuerst die Luftmenge für Stufe 2 einstellen. Stufe 2 nachregulieren 1. Luftmenge an der Verstell schraube A für die Verstellung der Mischeinrichtung einstellen.

  • Seite 13: Ionisationsstrom Messen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 6. Ionisationsstrom messen rstinbetriebnahme artung 1. Hauptschalter ausschalten. 2. Steckverbindung der Ionisations Hinweis! stromleitung (rote Leitung) trennen. Zur Messung mit der Testomatik Gas ist die Messleitung Nr. 1 notwendig. Die Messung kann auch mit einem Vielfachmessgerät durchgeführt werden.

  • Seite 14: Brenner Durchmessen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 7. Brenner durchmessen rstinbetriebnahme artung Messwerte in der Reihenfolge des Sicherheitshinweis! Protokolls auf den Seiten 37, 38 und 39 Vor und nach Arbeiten an Gasgeräten in dieser Anleitung aufnehmen. muss eine CO-Messung durchgeführt werden, um Gesundheitsgefährdungen ausschließen und den einwandfreien Zustand der Anlage gewährleisten zu können.

  • Seite 15: Elektrische Anschlüsse Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 10. Elektrische Anschlüsse prüfen artung 1. Gasfeuerungsautomat in Service- stellung klappen; dazu die obere Halterung A anheben. 2. Elektrische Steckanschlüsse sowie Leitungsdurchführungen auf festen Sitz prüfen. 11. Brenner reinigen artung 1. Brenner in Wartungsposition bringen. 2.

  • Seite 16: Brennerrohrbefestigung Prüfen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 12. Brennerrohrbefestigung prüfen artung Siehe Abbildung in Punkt 11. Hinweis! Linksgewinde beachten. 13. Gebläseradbefestigung prüfen artung Siehe Abbildung in Punkt 11. 14. Gasaustrittslöcher der Stauscheibe reinigen (falls erforderlich) artung 1. Leitungen von den Elektroden H und G abziehen.

  • Seite 17: W 17. Dichtheit Der Ventile Der Kombinationsarmatur Prüfen

    1 mbar abfällt, ist die Kombi nationsarmatur dicht ³ weiter nach Punkt 7). Anderenfalls besteht eine Undichtig keit - in diesem Fall Kombinations armatur zur Überprüfung an die Viessmann Werke senden. 7. Nach abgeschlossener Prüfung Schrauben in beiden Mess-Stutzen schließen.

  • Seite 18: W 18. Filtereinsatz Der Kombinationsarmatur Fabrikat Dungs Prüfen, Ggf. Austauschen

    Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 18. Filtereinsatz der Kombinationsarmatur prüfen, ggf. austauschen artung 1. Gasabsperrhahn schließen. 2. Filterdeckel D abschrauben. 3. Filterteil B herausziehen. 4. Filtermatte, falls erforderlich, reinigen oder austauschen. 5. Dichtung C am Filterdeckel erneuern. 6. Filterdeckel D festschrauben. 7.

  • Seite 19: Störungsbehebung

    Störungsbehebung Ablaufübersicht Diagnose 1. Störung/Verhalten der Anlage ermitteln 2. Zugehörige Störungsursache in den Diagnosetabellen suchen 3. Zugehörige Maßnahme aus der Tabelle entnehmen Behebung 4. Störung beheben...
  • Seite 20 Störungsbehebung Diagnose Funktionsablaufprogramm (siehe Diagramm auf Seite 31): Startbefehl Sicherheitszeit: max. 2 s Einschaltung durch den Am Ende von t2 muss am Temperaturregler Eingang 1 des Flammen Wartezeit: ca. 8 s signalverstärkers ein Luftdruckwächter und Flammensignal vorhanden Flammenrelais werden auf sein und bis zur Regel korrekte Kontaktstellung abschaltung ununterbrochen...
  • Seite 21 Störungsbehebung Diagnose (Fortsetzung) Störursachendiagnose Störcodetabelle Störung Mögliche Ursache 2 x blinken keine Flammenbildung am Ende der Sicherheitszeit 3 x blinken Luftdruckwächter schließt nicht während Vorbelüftung 4 x blinken Luftdruckwächter öffnet nicht DDDD oder Fremdlicht bei Brennerstart (nach 65 sec.) 5 x blinken Fremdlicht während Vorbelüftung DDDDD oder interner Gerätefehler...
  • Seite 22 Störungsbehebung Diagnose (Fortsetzung) Störung/Verhalten Blinkcode rot Störungsursache Maßnahme Sicherung in Regelung und in der Keine Spannung vorhan Brenner läuft nicht an, Brenner läuft nicht an, Brenner läuft nicht an, Steckerkonsole, elektrische Anforderungslampe leuchtet Anforderungslampe leuchtet Anforderungslampe leuchtet Anschlüsse, Stellung des Betriebs nicht nicht nicht...
  • Seite 23 Störungsbehebung Diagnose (Fortsetzung) Störung/Verhalten Blinkcode rot Störungsursache Maßnahme Startgasmenge bzw. Öffnungsverhal Startgasmenge nicht rich Brenner läuft an, Zündung ist Brenner läuft an, Zündung ist Brenner läuft an, Zündung ist ten einstellen (siehe Seite 11) in Ordnung, nach Ablauf der in Ordnung, nach Ablauf der in Ordnung, nach Ablauf der tig eingestellt Sicherheitszeit geht der Bren...

  • Seite 24: Zusatzinformationen

    Zusatzinformationen Technische Daten In Verbindung mit Vitoplex 100 und Vitoplex 300: Nenn Wärmeleistung des Heizkessels Wärmeleistung des Brenners 52/87 69/115 85/142 112/186 147/245 untere/obere Leistung Brennertyp VG III 1 VG III 2 VG III 3 VG III 4 VG III 5 c : Brennertyp VG III 1-CH VG III 2-CH...

  • Seite 25: Richtwerte Für Die Brennereinstellung

    Zusatzinformationen Richtwerte für die Brennereinstellung Hinweis! Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist (siehe Gültigkeitshinweise auf Seite 2 und Herstell Nr. auf dem Typenschild des Brenners). In Verbindung mit Vitoplex 100 und Vitoplex 300 Düsendrucktabelle Gas- Gas- Wobbeindex Wobbeindex Anschluss...
  • Seite 26 Zusatzinformationen Richtwerte für die Brennereinstellung (Fortsetzung) Hinweis! Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist (siehe Gültigkeitshinweise auf Seite 2 und Herstell Nr. auf dem Typenschild des Brenners). In Verbindung mit Vitorond 200 Düsendrucktabelle Gasfamilie Gasfamilie Wobbeindex Wobbeindex Anschluss Anschluss Nenn Wärmeleistung des Heizkessels...
  • Seite 27 Zusatzinformationen Richtwerte für die Brennereinstellung (Fortsetzung) Zünd- und Ionisationselektrode Vitoflame 100, Typ VG, 80 kW und 105 kW A Erdungselektrode D Abschlussblech G Ionisationselektrode entsprechend B Stauscheibe E Zündelektrode dem Abstand zur Erdungselek- C Ionisationselektrode F 8 Gasaustrittslöcher im Abschluss-...
  • Seite 28 Zusatzinformationen...
  • Seite 29 Zusatzinformationen Bauteilübersicht A Kombinationsarmatur H Entriegelungstaster R Gebläserad B Serviceschalter K Gasfeuerungsautomat S Ansaugluft-Schalldämpfer für Brennereinstellung L Zündtransformator T Brennerrohr C Haubenadapter M Kugelabsperrhahn U Zündelektrode D Schnellverschluss N Flansch V Stauscheibe E Stellmotor O Luftregulierklappe W Ionisationselektrode F Luftdruckwächter P Brennergehäuse X Mischsystem G Gebläsemotor...

  • Seite 30: Stromlaufplan

    Stellantrieb Schaltstellung Stufe 2 Farbkennzeichnung nach DIN/IEC 757 schwarz schwarze Ader mit Aufdruck braun blau GNYE grün/gelb Anschluss von Anbauteilen und Zubehör mit Systemsteckverbinder (z.B. Ventildichtkontrolle, Verlängerungsleitung etc.) Hinweis! Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann Produkten. 31/32...
  • Seite 31 Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Typ- und Herstell Nr. (siehe Typenschild) sowie die Positionsnummer des Einzel teiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 002 Brennerrohr 003 Kleinteile bestehend aus: siehe unten 004 Brennerrohrbefestigungsschraube 006 Dichtring für Brennerflansch 007 Luftdruckwächter 008 Gebläsemotor 009 Schlauch...
  • Seite 32 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile Einzelteile ohne Abbildung 003 Kleinteile bestehend aus: 051 Sechskantstiftschlüssel SW 5 052 Beipack Brennergehäuse, kpl. siehe unten 005 Mischsystem, kpl. 053 Montageanleitung 010 Lüfterrad 054 Bedienungsanleitung 011 Dichtring 055 Serviceanleitung 012 Beipack Dichtungen 016 Luftregulierklappe Verschleißteile 028 Stauscheibe 029 Ionisationselektrode 031 Sicherung...

  • Seite 33: Protokoll

    Zusatzinformationen Protokoll...
  • Seite 34 Zusatzinformationen Protokoll (Fortsetzung)
  • Seite 35 Zusatzinformationen Protokoll (Fortsetzung) Stelleu Stelleu Stelleu Stelleu Stelleu Stelleu Stelleu Stelleu Stelleu Stelleu...
  • Seite 36 Filtereinsatz der Kombinationsarmatur prüfen, ggf. austauschen, 18 Funktionsablaufdiagramm, 31 Richtwerte für die Brenner Funktionsablaufprogramm, 20 einstellung, 25, 26 Ruhedruck, 8 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
