Proflame Gas−Gebläsebrenner, Typ VG (15 − 63 kW)

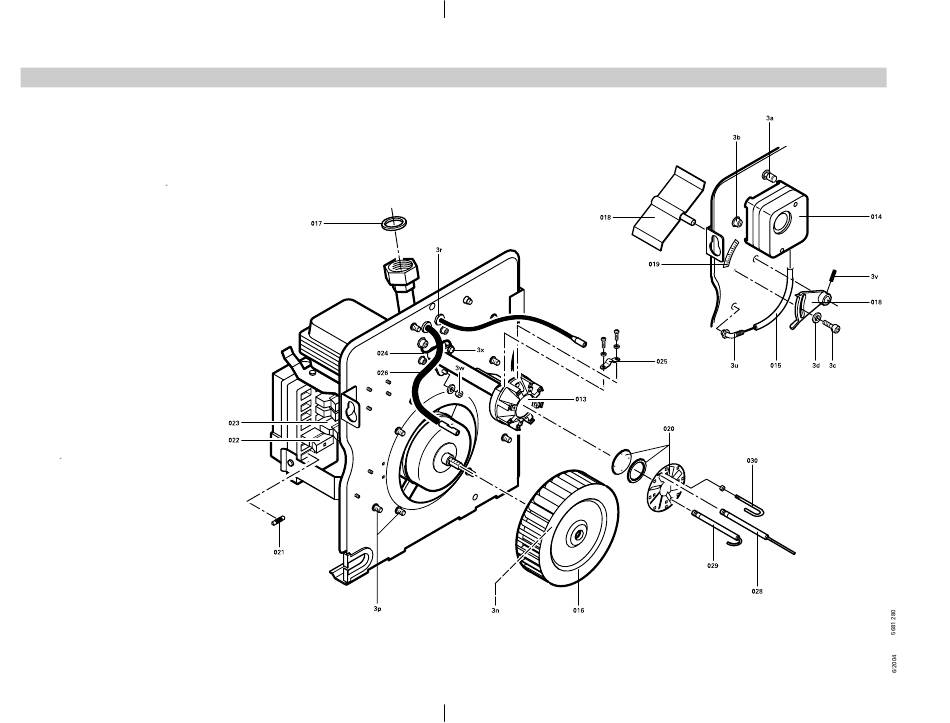

Einzelteillisten mit Positionsnummern
Einzelteile
003 Kleinteile bestehend aus:
siehe unten
013 Mischsystem, Zsb.
014 Luftdruckwächter
015 Schlauch
016 Gebläserad
017 Dichtring
018 Luftregulierklappe mit Luftregulier
schieber
019 Skalenetikett
020 Stauscheibe
021 Sicherung T 4 A/250 V
022 Brückenstecker 123
023 Brückenstecker 111
024 Erdungsleitung
025 Elektrodenhalter
026 Zündleitungen
003 Kleinteile bestehend aus:
3a
Schnellverschluss
3b Zylinderschraube M 6
16 cadm.
mit Sicherungsscheibe
3c
Zylinderschraube M 6
16
3d Scheibe 6,4
3e
Kerbstift
3h Innensechskantschraube M 6
10,
cadm., mit Sicherungsscheibe
3l
Flachkopfschraube mit Ansatz
M 6
3, DIN 923
3m Messnippel
3n Zylinderschraube M 6
10
3o Sechskantschraube M 4
8
3p Scheibe IT
3r
Durchführungstülle
3s
Sechskantschraube M 8
35
3u Einschraubstutzen
3v
Spiral Spannstift
3w Sechskantmutter Nylstop M 5
3x
Sechskantschraube M 4
6
Einzelteile ohne Abbildung
027 Beipack, kpl., für Brennerhaube
050 Montageanleitung
051 Serviceanleitung
052 Einzelteilliste
Verschleißteile
028 Ionisationselektrode
029 Zündelektrode
030 Erdungselektrode
Reg 4.2−23/24
