Einzelteillisten mit Positionsnummern

Hinweis für Ersatzbestellungen
Best. Nr. und Herstell Nr. (siehe Typenschild)
sowie die Positionsnummer des Einzelteils
(aus dieser Einzelteilliste) angeben.
Handelsübliche Teile sind im örtlichen Fach
handel erhältlich.

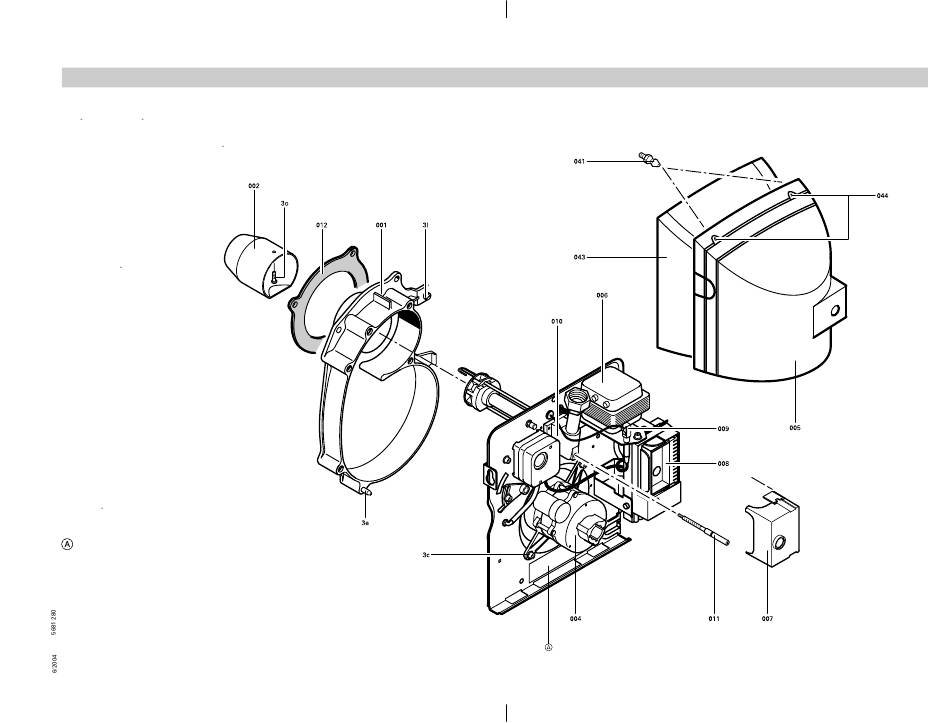

Einzelteile
001 Brennergehäuse
002 Brennerrohr
003 Kleinteile bestehend aus:
siehe unten
004 Motor
005 Brennerhaube
006 Zündtransformator
007 Gasfeuerungsautomat
008 Steckerkonsole
009 Ionisations Messleitung
010 Anschlussstück
011 Einstellschraube
012 Flanschdichtung
041 Fassonbolzen
043 Däm−Matte mit Kleber
044 Brennerhaubenverschlüsse
003 Kleinteile bestehend aus:
3a Schnellverschluss
3b Zylinderschraube M 6 16,
cadm., mit Sicherungsscheibe
3c Zylinderschraube M 6 16
3d Scheibe 6,4
3e Kerbstift
3h Innensechskantschraube M 6 16,
cadm., mit Sicherungsscheibe
3l Flachkopfschraube mit Ansatz
M 6 3, DIN 923
3m Messnippel
3n Zylinderschraube M 6 10
3o Senkschraube M 4 8
3p Scheibe IT
3r Durchführungstülle
3s Sechskantschraube M 8 35
3u Einschraubstutzen
3v Spiral Spannstift
3w Sechskantmutter Nylstop M 5
3x Sechskantschraube M 4 6
Typenschild
Proflame Gas−Gebläsebrenner, Typ VG (15 − 63 kW)
Reg 4.2−21/22
