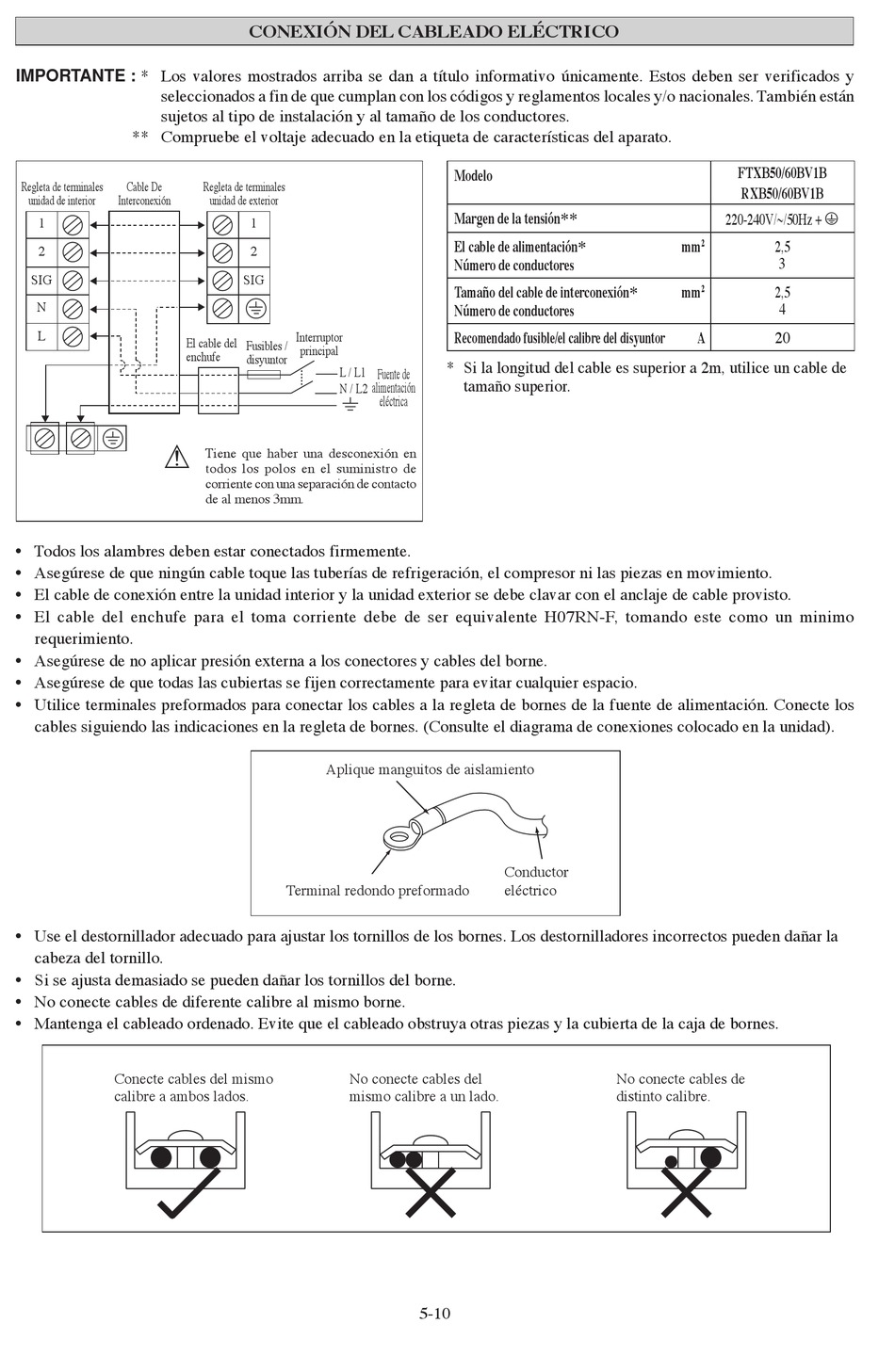

Conexión Del Cableado Eléctrico - Daikin FTXB50BV1B Installationsanleitung

IMPORTANTE : * Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códigos y reglamentos locales y/o nacionales. También están
sujetos al tipo de instalación y al tamaño de los conductores.
** Compruebe el voltaje adecuado en la etiqueta de características del aparato.
Regleta de terminales Cable De
unidad de interior Interconexión
1
2
SIG
N
L
!
• Todos los alambres deben estar conectados firmemente.
• Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
• El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.
• El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo
requerimiento.
• Asegúrese de no aplicar presión externa a los conectores y cables del borne.
• Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.
• Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los
cables siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
• Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la
cabeza del tornillo.
• Si se ajusta demasiado se pueden dañar los tornillos del borne.
• No conecte cables de diferente calibre al mismo borne.
• Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
Conecte cables del mismo
calibre a ambos lados.
CONEXIÓN DEL CABLEADO ELÉCTRICO
Regleta de terminales
unidad de exterior
1
2
SIG
Interruptor
El cable del
Fusibles /
principal
enchufe
disyuntor
L / L1
N / L2
Tiene que haber una desconexión en
todos los polos en el suministro de
corriente con una separación de contacto
de al menos 3mm.
Aplique manguitos de aislamiento
Terminal redondo preformado
No conecte cables del
mismo calibre a un lado.
Modelo
Margen de la tensión**
El cable de alimentación*
Número de conductores
Tamaño del cable de interconexión*
Número de conductores
Recomendado fusible/el calibre del disyuntor
* Si la longitud del cable es superior a 2m, utilice un cable de
Fuente de
tamaño superior.
alimentación
eléctrica
Conductor
eléctrico
5-10
FTXB50/60BV1B
RXB50/60BV1B
220-240V/~/50Hz + !
mm 2 2,5
3
2
mm 2,5
4
A 20
No conecte cables de
distinto calibre.
