Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen
werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mΩ eingestellt.
Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m
wassergekühlten Schweißbrenner. Bei anderen Schlauchpaketlängen ist deshalb eine +/-
Spannungskorrektur zur Optimierung der Schweißeigenschaften nötig. Durch ein erneutes Abgleichen
des Leitungswiderstandes kann der Spannungskorrekturwert wieder nahe Null gestellt werden. Der
elektrische Leitungswiderstand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B.
Schweißbrenner oder Zwischenschlauchpaket neu abgeglichen werden.
Sollte im Schweißsystem ein zweites Drahtvorschubgerät zum Einsatz kommen muss für dieses der
Parameter (rL2) eingemessen werden. Für alle anderen Konfigurationen genügt der Abgleich des
Parameters (rL1).
1 Vorbereitung
•
Schweißgerät ausschalten.
•
Gasdüse des Schweißbrenners abschrauben.
•
Schweißdraht an der Stromdüse bündig abschneiden.
•
Schweißdraht am Drahtvorschubgerät ein Stück (ca. 50 mm) zurückziehen. In der Stromdüse sollte
sich jetzt kein Schweißdraht mehr befinden.
2 Konfiguration
•
Schweißgerät einschalten
•
Drucktaste "System" betätigen.
•
Mit dem zentralen Steuerungsknopf den Parameter "Abgleich Leitungswiderstand" wählen. Parameter
RL1 muss bei allen Gerätekombinationen abgeglichen werden. Bei Schweißsystemen mit einem
zweiten Stromkreis, wenn z. B. zwei Drahtvorschubgeräte an einer Stromquelle betrieben werden,
muss ein zweiter Abgleich mit Parameter RL2 durchgeführt werden. Um das geforderte
Drahtvorschubgerät für die Messung zu aktivieren, muss der Brennertaster an diesem Gerät kurz
Betätigt werden (Brennertaster tippen).
3 Abgleich / Messung
•
Drucktaste "D" betätigen
•
Schweißbrenner mit der Stromdüse auf einer sauberen, gereinigten Stelle am Werkstück mit etwas
Druck aufsetzen und Brennertaster ca. 2 s betätigen. Es fließt kurzzeitig ein Kurzschluss-Strom, mit
dem der neue Leitungswiderstand bestimmt und angezeigt wird. Der Wert kann zwischen 0 mΩ und
40 mΩ betragen. Der neu erstellte Wert wird sofort gespeichert und bedarf keiner weiteren
Bestätigung. Wird in der Anzeige kein Wert dargestellt, ist die Messung misslungen. Die Messung
muss wiederholt werden.
•
Drucktaste "A" nach erfolgreicher Messung betätigen.
4 Schweißbereitschaft wiederherstellen
•
Schweißgerät ausschalten.
•
Gasdüse des Schweißbrenners wieder aufschrauben.
•
Schweißgerät einschalten.
•
Schweißdraht wieder einfädeln.
Seite: 2 / 2
Stand: 13.11.2015
© 2015 Änderungen vorbehalten!

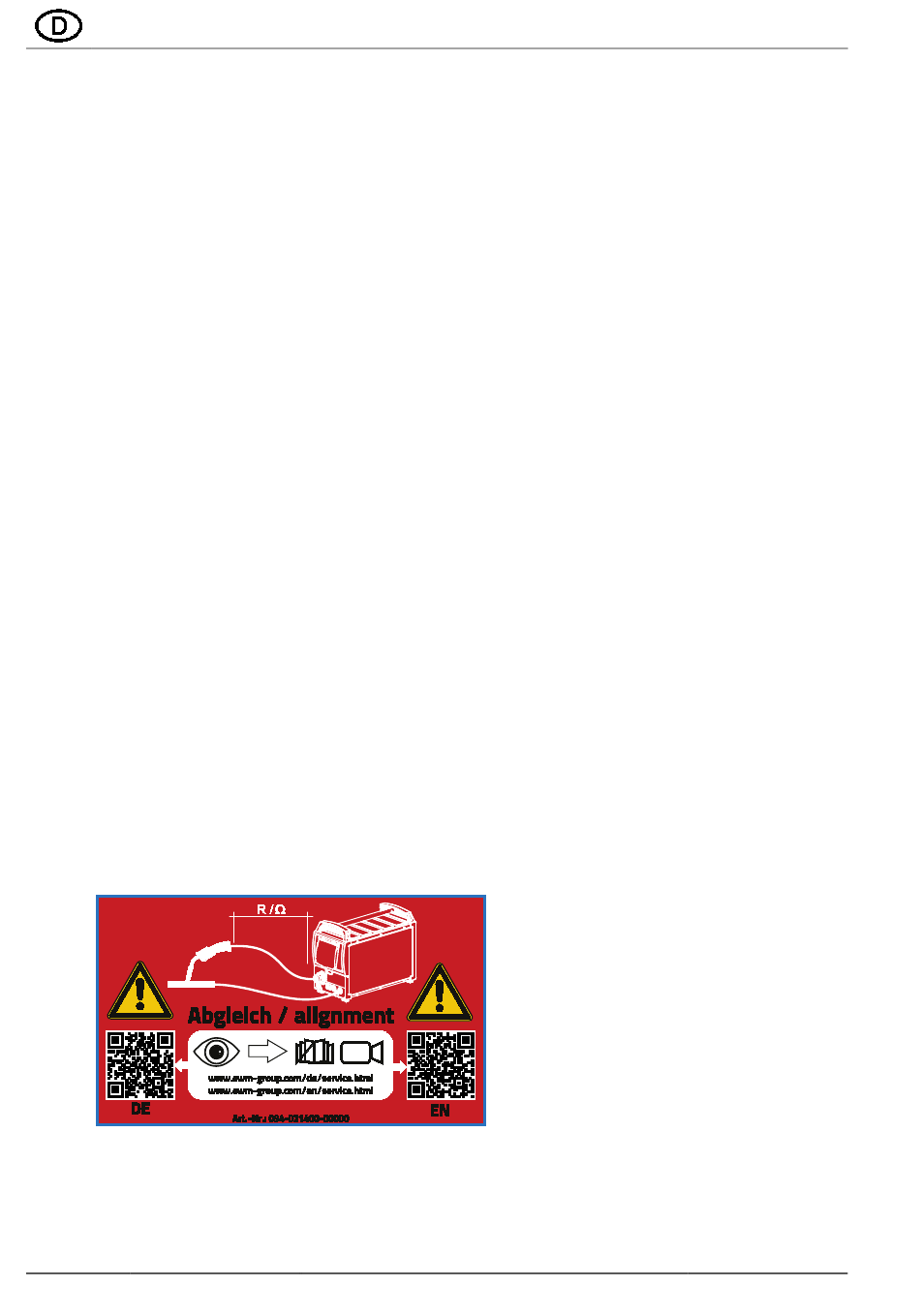

Abgleich Leitungswiderstand
Art. Nr.: 099-MM02LW-EW520
