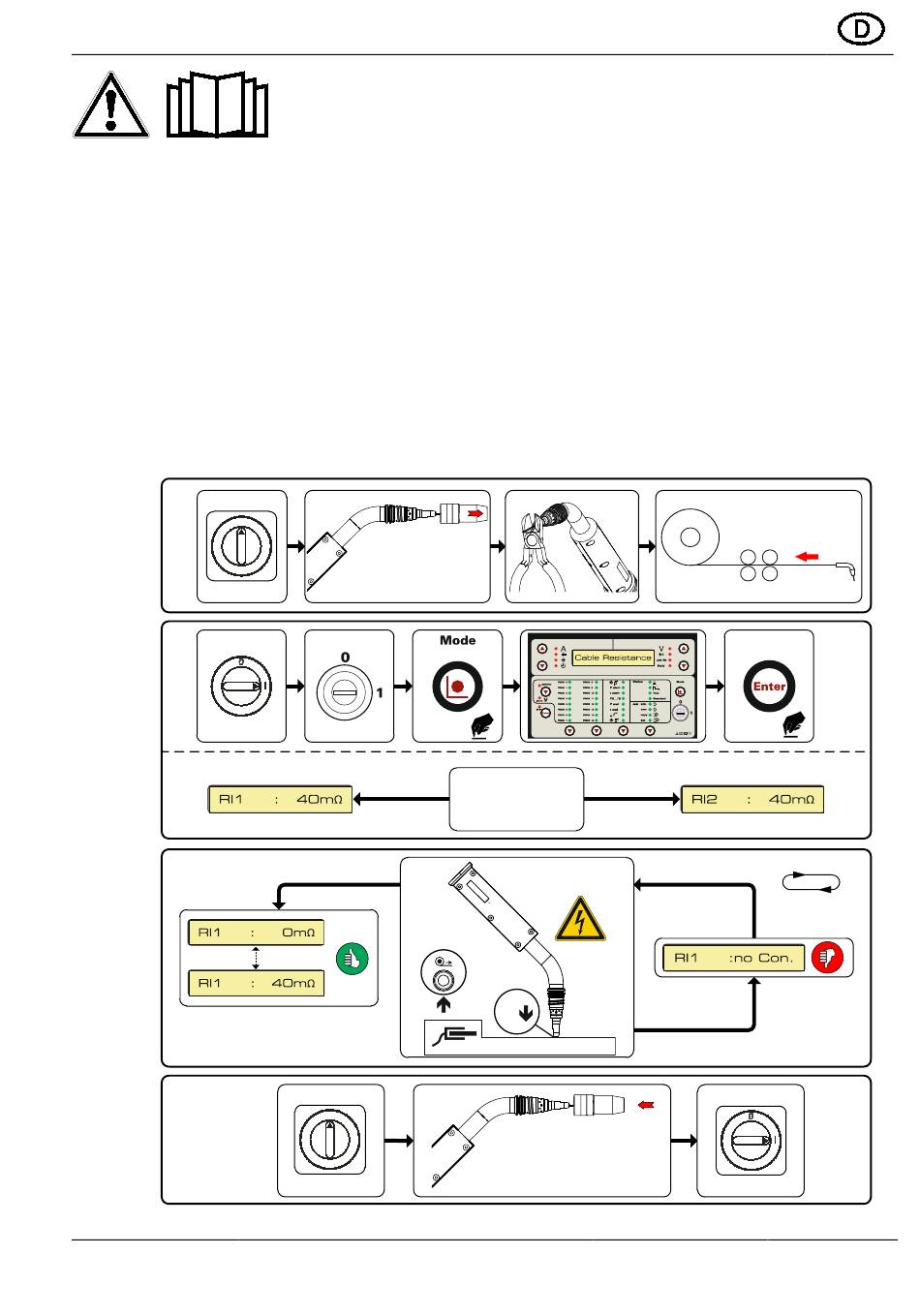

Abgleich Leitungswiderstand
Art. Nr.: 099-MMRCLW-EW520
Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle
abgeglichen werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf
8 mOhm eingestellt. Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m
Zwischenschlauchpaket und einem 3 m wassergekühlten Schweißbrenner. Bei anderen
Schlauchpaketlängen ist deshalb eine +/- Spannungskorrektur zur Optimierung der
Schweißeigenschaften nötig. Durch ein erneutes Abgleichen des Leitungswiderstandes kann
der Spannungskorrekturwert wieder nahe Null gestellt werden. Der elektrische
Leitungswiderstand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B.
Schweißbrenner oder Zwischenschlauchpaket neu abgeglichen werden.
Sollte im Schweißsystem ein zweites Drahtvorschubgerät zum Einsatz kommen muss für dieses
der Parameter (rL2) eingemessen werden. Für alle anderen Konfigurationen genügt der
Abgleich des Parameters (rL1).
