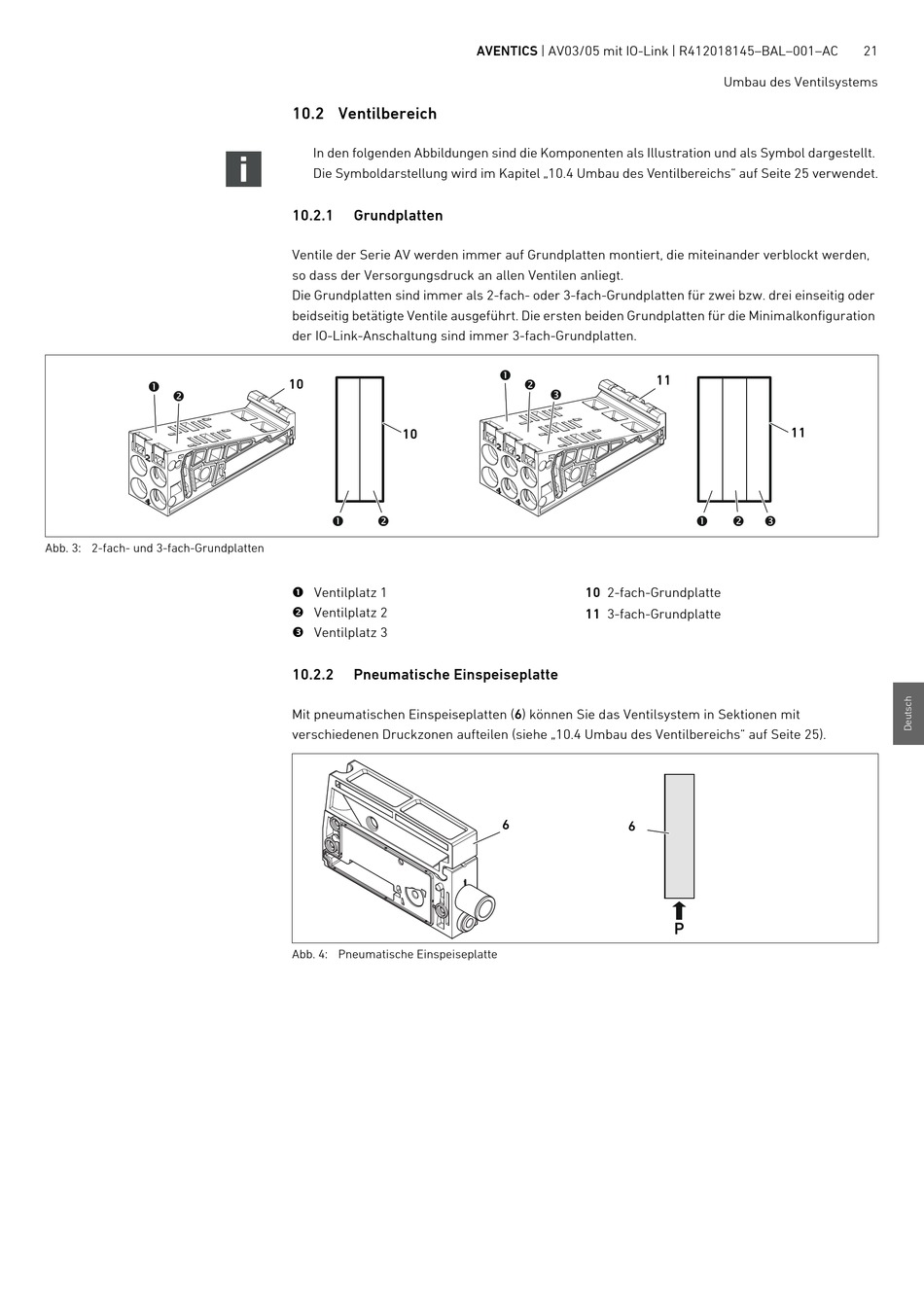

Abb. 3: 2-fach- und 3-fach-Grundplatten

10.2 Ventilbereich

In den folgenden Abbildungen sind die Komponenten als Illustration und als Symbol dargestellt.
Die Symboldarstellung wird im Kapitel „10.4 Umbau des Ventilbereichs" auf Seite 25 verwendet.
10.2.1

Grundplatten

Ventile der Serie AV werden immer auf Grundplatten montiert, die miteinander verblockt werden,
so dass der Versorgungsdruck an allen Ventilen anliegt.
Die Grundplatten sind immer als 2-fach- oder 3-fach-Grundplatten für zwei bzw. drei einseitig oder
beidseitig betätigte Ventile ausgeführt. Die ersten beiden Grundplatten für die Minimalkonfiguration
der IO-Link-Anschaltung sind immer 3-fach-Grundplatten.
10
10
 Ventilplatz 1
 Ventilplatz 2
 Ventilplatz 3
10.2.2

Pneumatische Einspeiseplatte

Mit pneumatischen Einspeiseplatten (6) können Sie das Ventilsystem in Sektionen mit
verschiedenen Druckzonen aufteilen (siehe „10.4 Umbau des Ventilbereichs" auf Seite 25).
Abb. 4: Pneumatische Einspeiseplatte
AVENTICS | AV03/05 mit IO-Link | R412018145–BAL–001–AC
10 2-fach-Grundplatte
11 3-fach-Grundplatte
6
6
Umbau des Ventilsystems
11
11
P
21
