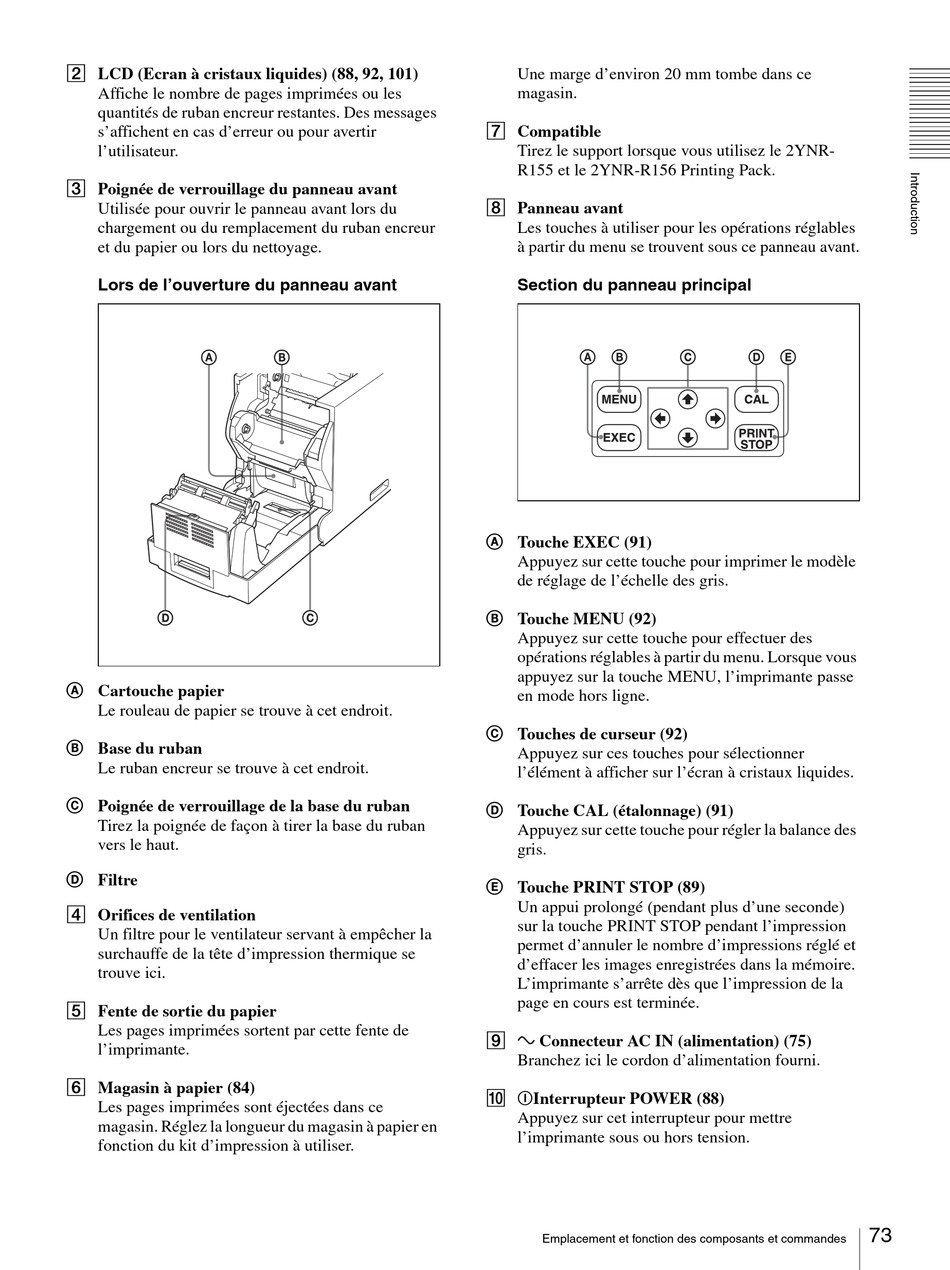

Noritsu IP-64 Bedienungsanleitung Seite 73

B LCD (Ecran à cristaux liquides) (88, 92, 101)
Affiche le nombre de pages imprimées ou les
quantités de ruban encreur restantes. Des messages
s'affichent en cas d'erreur ou pour avertir
l'utilisateur.
C Poignée de verrouillage du panneau avant
Utilisée pour ouvrir le panneau avant lors du
chargement ou du remplacement du ruban encreur
et du papier ou lors du nettoyage.
Lors de l'ouverture du panneau avant
A Cartouche papier
Le rouleau de papier se trouve à cet endroit.
B Base du ruban
Le ruban encreur se trouve à cet endroit.
C Poignée de verrouillage de la base du ruban
Tirez la poignée de façon à tirer la base du ruban
vers le haut.
D Filtre
D Orifices de ventilation
Un filtre pour le ventilateur servant à empêcher la
surchauffe de la tête d'impression thermique se
trouve ici.
E Fente de sortie du papier
Les pages imprimées sortent par cette fente de
l'imprimante.
F Magasin à papier (84)
Les pages imprimées sont éjectées dans ce
magasin. Réglez la longueur du magasin à papier en
fonction du kit d'impression à utiliser.
Une marge d'environ 20 mm tombe dans ce
magasin.
G Compatible
Tirez le support lorsque vous utilisez le 2YNR-
R155 et le 2YNR-R156 Printing Pack.
H Panneau avant
Les touches à utiliser pour les opérations réglables
à partir du menu se trouvent sous ce panneau avant.
Section du panneau principal
A Touche EXEC (91)
Appuyez sur cette touche pour imprimer le modèle
de réglage de l'échelle des gris.
B Touche MENU (92)
Appuyez sur cette touche pour effectuer des
opérations réglables à partir du menu. Lorsque vous
appuyez sur la touche MENU, l'imprimante passe
en mode hors ligne.
C Touches de curseur (92)
Appuyez sur ces touches pour sélectionner
l'élément à afficher sur l'écran à cristaux liquides.
D Touche CAL (étalonnage) (91)
Appuyez sur cette touche pour régler la balance des
gris.
E Touche PRINT STOP (89)
Un appui prolongé (pendant plus d'une seconde)
sur la touche PRINT STOP pendant l'impression
permet d'annuler le nombre d'impressions réglé et
d'effacer les images enregistrées dans la mémoire.
L'imprimante s'arrête dès que l'impression de la
page en cours est terminée.
I - Connecteur AC IN (alimentation) (75)
Branchez ici le cordon d'alimentation fourni.
J !Interrupteur POWER (88)
Appuyez sur cet interrupteur pour mettre
l'imprimante sous ou hors tension.
