L'apparecchio è contenuto in uno specifico imballo, gli elementi
dell'imballaggio (sacchetti di plastica, graffe etc.) essendo potenziali
fonti di pericolo non devono rimanere alla portata di bambini, di
incapaci etc. La massa complessiva dell'apparecchio con l'imballo è
di 12 kg (peso apparecchio a vuoto più imballo).
Le dimensioni dell'imballo sono le seguenti:
U/M
A
B
C

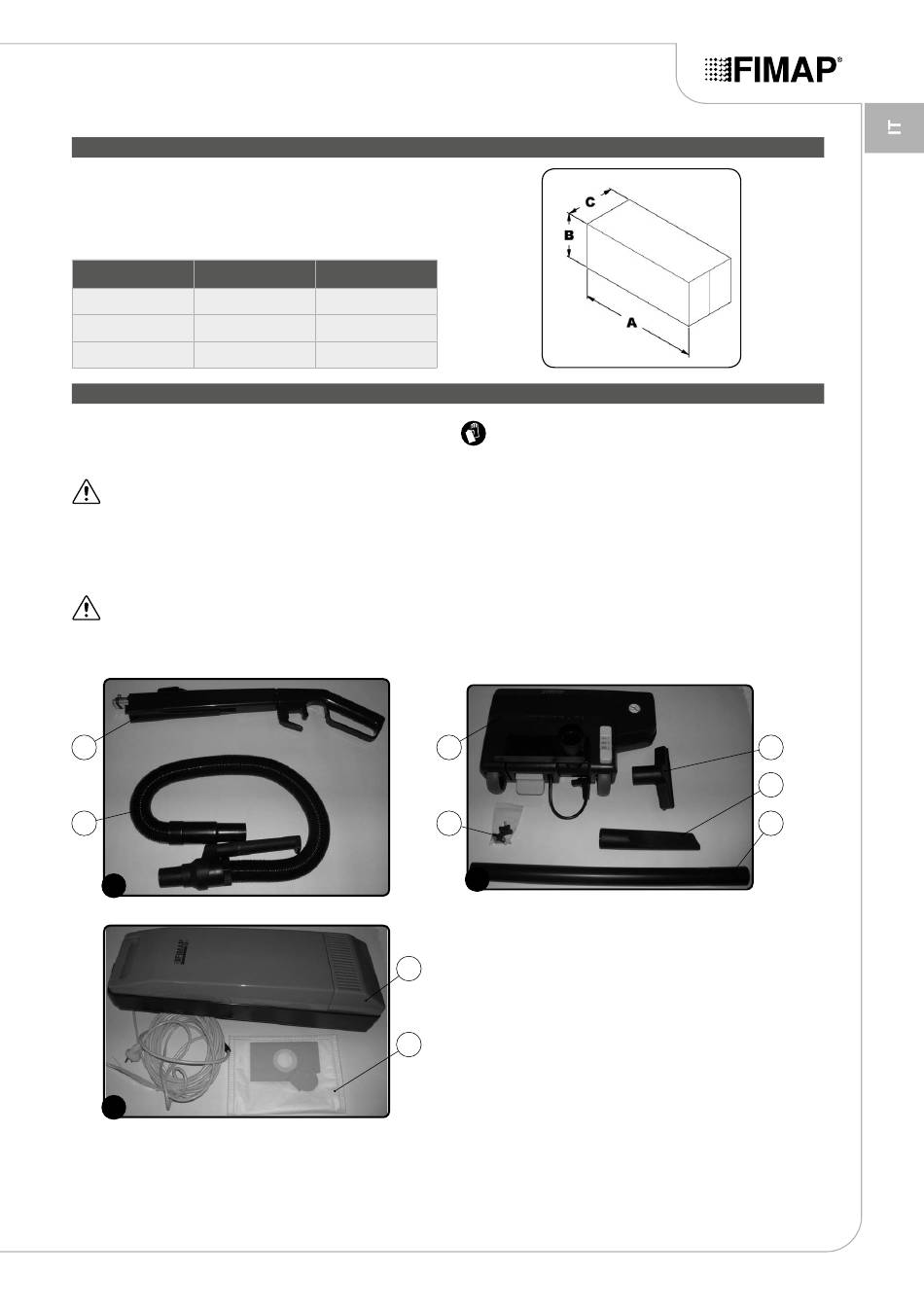

La procedura per rimuovere l'apparecchio dall'imballo è la seguente:
1. Posizionare la parte bassa dell'imballo esterno a contatto con il
pavimento.
ATTENZIONE: Utilizzare come riferimento le pittografie
stampate sul cartone.
2. Aprire il cartone esterno.
3. Rimuovere gli accessori presenti all'interno del cartone ed
adagiarli delicatamente a terra.
4. Estrarre l'apparecchio dal cartone.
ATTENZIONE: Si consiglia di tenere da parte tutti i
componenti inerenti all'imballaggio per un eventuale trasporto
dell'apparecchio.
1
2
1
1

MOVIMENTAZIONE DELL'APPARECCHIO IMBALLATO

UP 36-46
cm 64.5
cm 29
cm 34.5

COME SBALLARE L'APPARECCHIO

8
9
ATTENZIONE: Queste operazioni devono essere eseguite
utilizzando dei guanti per proteggersi dal possibile contatto
con bordi o punte di oggetti metallici.
Dentro il cartone troverete:
1. Manubrio di comando.
2. Tubo di aspirazione.
3. Corpo basamento spazzola.
4. Pomelli di fissaggio.
5. Bocchetta aspirazione.
6. Lancia piatta.
7. Condotto aspirazione.
8. Corpo apparecchio.
9. Filtro in stoffa (aggiuntivo).
10. Documenti cartacei.
3
4
1
9
5
6
7
