BEDIENUNGS- UND WARTUNGSANLEITUNG GENIE B AUSG. 02-2015 Originalanweisungen Dok. 10005707 Vers. AD...
Seite 2
Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Das Unternehmen behält sich deshalb vor, jederzeit eventuelle Änderungen an den Elementen, den Details und dem gelieferten Zubehör vorzunehmen, die sie für eine Verbesserung oder für jegliche Erfordernisse baulicher oder geschäftlicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und Zeichnungen, die in dieser Veröffentlichung enthalten sind, ist gemäß...

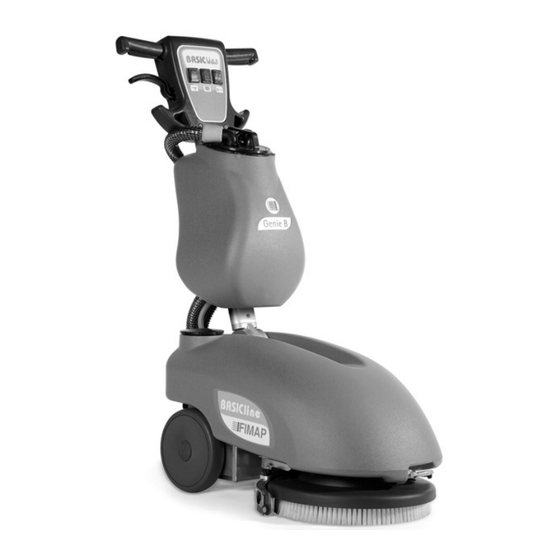

Nur unter Beachtung dieser Vorgehensweise, d.h. eine umgehende Reklamation, ist es möglich Schadenersatz zu erhalten. Vorbemerkung GENIE B ist eine Scheuersaugmaschine, die durch die mechanische Einwirkung der rotierenden Bürste und die chemische Wirkung einer Wasser/ Reinigungsmittel-Lösung jegliche Bodenart reinigen kann. Außerdem kann sie während der Vorwärtsbewegung den entfernten Schmutz...
TECHNISCHE BESCHREIBUNG Genie B Nennleistung Arbeitsbreite Breite des hinteren Saugfußes Betriebsleistung 1050 Wasserverbrauch mm Bürsten (Durchmesser oder Länge) Drehzahl der Bürsten U/min Druck auf den Bürsten Bürstenmotor V / W 12 / 250 Vorschubart Halbaut. Max. Gefälle Saugmotor V / W...
SYMBOLGEBRAUCH AUF DER MASCHINE Symbol Wasserhahn zur Kennzeichnung des Elektroventilschalters Symbol Bürste Wird zur Kennzeichnung des Bürstenmotorschalters benutzt Symbol Saugmotor zur Kennzeichnung des Saugmotorschalters Batteriesymbol Batterieladestandsanzeige Gibt die maximale Temperatur der Reinigungsmittellösung an Befindet sich in der Nähe der Einfüllöffnung des Reinigungsmittelbehälters Gibt die maximal überwindbare Steigung an...
Entsorgen Sie die Verbrauchsmaterialien unter genauer Beachtung der gültigen gesetzlichen Bestimmungen. Wenn Ihre Maschine von FIMAP nach Jahren wertvoller Arbeit stillgelegt werden muss, sind die darin enthaltenen Materialien, d.h. im Besonderen Öle und elektronische Bauteile, geeignet zu entsorgen. Dabei ist zu berücksichtigen, dass die Maschine unter Einsatz vollkommen recyclebarer Materialien hergestellt wurde.
VORBEREITUNG DER MASCHINE 1. HANDLING DER VERPACKTEN MASCHINE Die Maschine befindet sich in einer spezifischen Verpackung. Jede Palette besteht aus vier Maschinen, die auf zwei Ebenen angeordnet sind. Es dürfen nicht mehr als zwei Verpackungen aufeinander gestellt werden. Das Gesamtgewicht beträgt 70 kg. Die Abmessungen sind: 500 mm 500 mm...
VORBEREITUNG DER MASCHINE 4. EINSETZEN/ANSCHLIESSEN DER BATTERIEN Die Maschine wird bereits mit eingebautem Batterieladegerät und hermetischer Gelbatterie geliefert. Bei Verwendung anderer Batterien als denen mit der Maschine gelieferten, dürfen nur Batterien zu 12V AGM oder mit Gel benutzt werden. Dabei ist wie folgt vorzugehen.
VORBEREITUNG DER MASCHINE 5. ANSCHLUSS DES VERBINDERS 1. Schließen Sie den Batterieverbinder an den Verbinder der Maschine an. 2. Bauen Sie alle Teile wieder ein ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden. Eine fehlerhafte Verbindung der Kabel an den Stecker kann schwere Personen- oder Sachschäden verursachen 6.
VORBEREITUNG DER MASCHINE 8. WIEDERAUFLADEN DER BATTERIE (MIT EINGEBAUTEM BATTERIELADEGERÄT) Führen Sie einen Ladezyklus der Batterien aus, bevor Sie die Maschine verwenden. Prüfen Sie bei einem Wechsel der Batterie, das für das installierte Batterieladegerät geeignete Batterien verwendet werden (nur Batterien zu 12V AGM oder mit Gel verwenden).
VORBEREITUNG DER MASCHINE 9. BATTERIESTANDSANZEIGE Die Batteriestandsanzeige ist digital und besteht aus 4 dauerhaft leuchtenden Elementen und einem blinkenden. Die auf dem Display erscheinenden Nummern zeigen den etwaigen Ladestand an. 4 = maximaler Ladestand 3 = ¾ aufgeladen 2 = 2/4 aufgeladen 1 = 1/4 aufgeladen 0 = Batterien entladen (blinken) ACHTUNG: Einige Sekunden nach dem Erscheinen der...
VORBEREITUNG DER MASCHINE 11. GRIFFBEFESTIGUNG Der Griff, der aus Verpackungsgründen eingeklappt geliefert wird, muss in Arbeitsposition gebracht werden. Hierzu wie folgt vorgehen: 1. Heben Sie den Griff, indem Sie den mit dem Pfeil bezeichneten Hebel nach oben ziehen. 2. Bringen Sie die Maschine in Arbeitsposition. 3.
VORBEREITUNG DER MASCHINE ACHTUNG: Verwenden Sie immer Reinigungsmitteln, die auf den an ihren Verpackungsbehältern angebrachten Etiketten angeben, das das Produkt für Scheuersaugmaschinen geeignet ist. Verwenden Sie keine säurehaltigen, alkalischen Produkte und Lösungsmittel, bei denen dieser Hinweis fehlt. Verwenden Sie immer schaumhemmendes Reinigungsmittel. Sicherheit Schaumbildung vermeiden,...
MASCHINENEINSATZ 1. VORBEREITUNG AUF DEN MASCHINENEINSATZ Vor dem Anbringen der Behälter ist es notwendig, einige Arbeitsgänge auszuführen: 1. Öffnen Sie die beiden hinteren Scharniere des Batterieraums. 2. Schließen Sie den Verbinder an die Batterien an. 3. Schließen Sie den Batterieraum. 4.
BEI ARBEITSENDE Nach Beendigung der Arbeit und bevor man jegliche Wartung vornimmt, muss wie folgt vorgegangen werden: 1. Schalten Sie den Schalter für das Magnetventil (3) aus. 2. Schalten Sie den Schalter der Ansaugung (2) aus. 3. Schalten Sie den Schalter Bürste / Hauptschalter (1) aus. 4.
TÄGLICHE WARTUNG FÜHREN SIE ALLE WARTUNGSARBEITEN HINTEREINANDER AUS 1. REINIGUNG DES SCHMUTZWASSERTANKS 1. Entfernen Sie die Leitungen, die an den Verschluss des Schmutzwassertanks angeschlossen sind. 2. Lösen Sie den Schmutzwassertank vom Griff 3. Entfernen Sie den Verschluss und entleeren Sie den Behälter. 4.
TÄGLICHE WARTUNG 3. AUSTAUSCH DER SAUGFUSSGUMMIS Prüfen Sie die Abnutzung der Saugfußgummis und wechseln Sie sie gegebenenfalls. Zum Austausch ist es notwendig: 1. den Saugfuß zu heben 2. die beiden Kugelgriffe zu entfernen 3. Bauen Sie den Saugfuß von der Halterung aus. 4.
REGELMÄSSIGE WARTUNG 1. REINIGUNG DES SAUGFUSSSCHLAUCHS Regelmäßig oder bei unzureichender Absaugung muss geprüft werden, ob der Saugfußschlauch nicht verstopft ist. Gehen Sie zur eventuellen Reinigung wie folgt vor: 1. Entfernen Sie den Schlauch aus der Muffe am Saugfuß. 2. Entfernen Sie das andere Ende aus dem Schmutzwassertank. 3.
Maschine ausgeschaltet und abgewartet werden, bis sich die Sicherungen abkühlen (etwa 40 s). Unterbricht der Schalter die Stromzufuhr mehrmals nacheinander, muss der Kundendienst von FIMAP verständigt werden. 2. WASSER AUF DER BÜRSTE NICHT AUSREICHEND 1. Prüfen, ob der Filter des Reinigungsmitteltanks sauber ist.
Reihe von Borstengruppen, die die Aufnahme und Mitführung der Schleifscheibe während des Betriebs ermöglichen. TABELLE ZUR BÜRSTENAUSWAHL Borsten Bürste Maschine Nr. der Bürste Code Borstentyp Anmerkungen 421701 GENIE B 422213 Treibteller – Anker 422001 Treibteller – Borsten...
ENTSORGUNG DER MASCHINE Entsorgen Sie die Maschine bei einem Verschrottungsbetrieb oder einer zugelassenen Sammelstelle. Vor der Verschrottung der Maschine ist es notwendig, folgende Materialien zu entfernen und zu trennen. Diese müssen unter Einhaltung der gültigen Bestimmung zum Umweltschutz einer getrennten Sammlung zugeführt werden: ...
Die technischen Unterlagen werden von Herrn Giancarlo Ruffo, via Cà Nova Zampieri, n.5 – 37057 San Giovanni Lupatoto (VR) - Italien archiviert Santa Maria di Zevio, 01/10/2010 FIMAP S.p.A. Geschäftsführer Giancarlo Ruffo FIMAP spa Via Invalidi del Lavoro, 1 - 37050 S.Maria di Zevio (Verona) Italy Tel. +39 045 6060411 r.a. - Fax +39 045 6060417 - E-mail:fimap@fimap.com - www.fimap.com...
