- Seite 1 CO2-100 CO2 Meter User Manual ENG FRE GER ITA SPA...
- Seite 39 CO2-100 CO2-Messgerät Bedienungshandbuch 1/2018, Rev.B ©2018 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in den China.
- Seite 40 Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe- Fachhändler/-Distributor einsenden.
- Seite 41 Test Tools-Distributor ® gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service- ®...

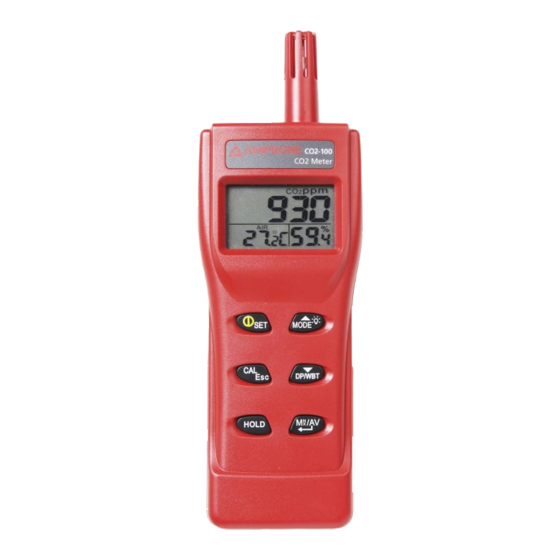

- Seite 42 CO2-100 CO2-Messgerät Luftfeuchtigkeitssensor CO2-Sensor (Rückseite) LCD-Anzeige Ein/Aus-/SET-Taste Hintergrundbeleuchtung/ Kalibrier/Escape-Taste Aufwärts-Taste Datenhaltemodus-Taste Temp. Modus/Abwärts-Taste Min/Max/Avg./Eingabe-Taste USB-Anschluss Anschluss für Gleichspannungsadapter...
- Seite 43 LCD-Anzeige Primäre Anzeige zeigt CO2-Konzentration an Relative Luftfeuchtigkeit in % Luft-/Taupunkt-/Feuchtkugel-Temperaturanzeige CO2-Messmodus Messeinheit für CO2-Konzentration Zeitgewichteter Durchschnitt (8 Stunden) Kurzzeit-Expositionsgrenzwert (15 Minuten zeitgewichteter Durchschnitt) Hält Messwerte fest Min./Max.-Messwerte Anzeige für schwache Batterie Taupunkttemperatur Feuchtkugeltemperatur...
- Seite 44 INHALT SYMBOLE ................2 AUSPACKEN UND ÜBERPRÜFEN ........2 EINFÜHRUNG ..............3 Merkmale ..............3 BEDIENUNG ..............4 Automatische Ausschaltung ........6 Setup ................6 Kalibriermodus ............7 USB-PC-Schnittstellenfunktionalität ......8 TECHNISCHE DATEN ............9 WARTUNG UND REPARATUR ........... 10 Auswechseln der Batterie ..........
-
Seite 45: Symbole
Ansonsten wird das Gerät standardmäßig mit 400 ppm kalibriert, was zu ungenauen Messungen führen kann. AUSPACKEN UND ÜBERPRÜFEN Der Verpackungskarton sollte Folgendes enthalten: CO2-100 CO2-Messgerät AA/LR6-Batterien Bedienungshandbuch Transportbehälter Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle... -
Seite 46: Einführung
EINFÜHRUNG Vielen Dank für den Kauf dieses tragbaren CO2- Messgeräts. Das Messgerät misst CO2-Pegel, Lufttemperatur, Taupunkt, Feuchtkugeltemperatur und Luftfeuchtigkeit. Es ist ein ideales Gerät zur Diagnose von Innenluftqualität (IAQ). Schlechte Innenluftqualität wird als ungesund betrachtet, da sie zu Müdigkeit, Verlust der Konzentrationsfähigkeit und sogar Erkrankung führen kann (Sick Building Syndrome). -
Seite 47: Bedienung
BEDIENUNG 1. Die „Ein/Aus-/SET-Taste“ drücken, um das Messgerät ein- bzw. auszuschalten. Das Messgerät gibt beim Einschalten ein kurzes akustisches Signal aus, führt einen 30 Sekunden langen Countdown zum Aufwärmen durch und aktiviert dann den Normalmodus. 2. Das Messgerät beginnt nach dem Einschalten zu messen und aktualisiert die Messwerte einmal pro Sekunde. - Seite 48 von CO2 auf der Hauptanzeige und die Luft-/ Taupunkt-/Feuchtkugel-Temperaturen (AIR/DP/ WBT) auf den unteren Anzeigen an. Im STEL- und TWA-Modus zeigt die Hauptanzeige den gewichteten Durchschnitt von CO2- Messwerten für die letzten 15 Minuten (STEL) bzw. 8 Stunden (TWA) an. Die unteren Anzeigen zeigen jedoch die aktuellen Luft-/Taupunkt-/ Feuchtkugel-Temperaturen (AIR, DP/WB) und die Luftfeuchtigkeitsmesswerte an.
-
Seite 49: Automatische Ausschaltung
übersteigt. Das Messgerät neu starten, falls das akustische Signal nicht gestoppt werden kann. Automatische Ausschaltung Das Messgerät schaltet sich nach 20 Minuten Inaktivität automatisch aus. Um die Funktion zu übersteuern, die „Ein/Aus-/ SET-Taste“ und die „HOLD-Taste“ drücken und 2 Sekunden gedrückt halten, sodass sich das Messgerät einschaltet und „n“... -
Seite 50: Kalibriermodus
P1.0: Einstellung Temperatureinheit Die Taste „p“ oder „q“ in P1.0 drücken, um P3.0 zu aktivieren und die Temperaturskala einzurichten. Die „Eingabetaste“ drücken, sodass P3.1 aktiviert wird. Unten links auf der Anzeige blinkt die aktuelle Einstellung, °C oder °F. Um °C oder °F umzuschalten, die Taste „p“ oder „q“... -
Seite 51: Usb-Pc-Schnittstellenfunktionalität
Feuchtigkeitskalibrierung 1. Die Sensorsonde in 33 %-Salzlösung einstecken. Die Tasten „CAL“ und „q“ im Normalmodus gleichzeitig gedrückt halten, um 33 %- Kalibrierung zu aktivieren. „CAL“ und der Kalibrierwert (32,7 % bei 25 °C) blinken auf der LCD und links wird die aktuelle Temperatur angezeigt. Das Messgerät kalibriert jetzt und beendet den Prozess in ungefähr 60 Minuten, wenn „CAL“... -
Seite 52: Technische Daten
TECHNISCHE DATEN 0~9999 ppm Bereich (5001~9999 Ungenauigkeits- Skalenbereich) Auflösung 1 ppm ±30 ppm ±5 % Anzeige (0~5000) Genauigkeit (nicht spezifiziert für außerhalb Skala) +1,6 % Anzeige pro kPa-Abweichung Druck von normal Abhängigkeit Druck, 100 kPa Temperatur Bereich -10,0~60,0 °C (14~140 °F) Auflösung 0,1 °C / 0,1 °F Genauigkeit... -
Seite 53: Wartung Und Reparatur
die nötige Sorgfalt walten lassen und geeignete Vorkehrungen treffen, um irreführende Ergebnisse bei Messungen bei Vorhandensein elektrischer Störeinflüsse zu vermeiden. WARTUNG UND REPARATUR Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen. -
Seite 54: Fehlerbehebung
FEHLERBEHEBUNG Gerät kann nicht eingeschaltet werden • Die Ein/Aus-Taste muss gedrückt und mindestens 0,3 Sekunden gedrückt gehalten werden. • Den Batteriezustand prüfen und die Batterien ggf. ersetzen. • Prüfen, ob der Adapter korrekt angeschlossen ist. • Die Batterien für 1 Minute aus dem Gerät entfernen und dann wieder einsetzen. -
Seite 55: Anhang
ANHANG – CO2-PEGEL UND RICHTLINIEN NIOSH-Empfehlungen 250-350 ppm: normale Umgebungskonzentrationen in Außenluft 600 ppm: minimale Beschwerden über Luftqualität 600-1000 ppm: weniger deutlich interpretiert 1000 ppm: zeigt ungenügende Lüftung an. Beschwerden wie Kopfschmerzen, Müdigkeit und Augen-/Halsreizung treten häufiger auf. 1000 ppm sollte als Grenzwert für Innenluftpegel verwendet werden.
