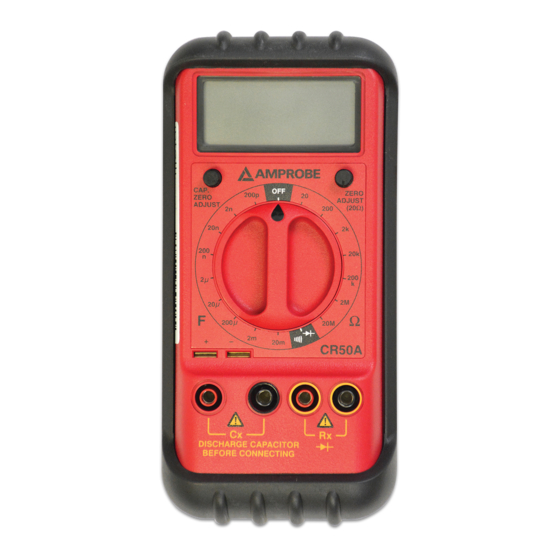

Amprobe CR50A Bedienungshandbuch
Verwandte Anleitungen für Amprobe CR50A
Inhaltszusammenfassung für Amprobe CR50A
- Seite 1 CR50A Capacitance, Resistance Meter User Manual • Bedienungshandbuch • Manual de uso • Mode d’emploi...
- Seite 2 3-1/2 digit LCD; decimal point, function and unit indicators 3-1/2 Digit LCD ; Dezimalpunkt, Funktions- und Einheitsanzeigen LCD de 3-1/2 dígitos, punto decimal, indicadores de función y unidades LCD 3-1/2 digits ; point décimal, indicateurs de fonctions et d'unités Capacitance Zero Resistance Adjustment Zero...
- Seite 13 1.520 k CAP. ZERO ZERO ADJUST 200p ADJUST (20 ) CR50 DISCHARGE CAPACITOR BEFORE CONNECTING <1 V Anode Cathode CAP. ZERO ZERO ADJUST 200p ADJUST (20 ) Cathode Anode 600 - 900 mV CR50 DISCHARGE CAPACITOR BEFORE CONNECTING...
- Seite 14 CAP. ZERO ZERO ADJUST 200p ADJUST (20 ) CR50 DISCHARGE CAPACITOR BEFORE CONNECTING...
- Seite 15 CR50A Capacitance, Resistance Meter User Manual • Bedienungshandbuch • Manual de uso • Mode d’emploi German...
- Seite 16 Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe-Fachhändler/- Distributor einsenden.
- Seite 17 Capacitance, Resistance Meter Inhalt Symbole ..................1 Warnungen und Vorsichtsmaßnahmen ........2 Überlastanzeige ................2 Gebrauchsvorbereitung – Auspacken ...........2 Meßprozeduren ................2 Sicherheitsmeßkabel ..............4 Spezifikationen ................4 Fehlersuche/Unterhalt ..............6 Reparatur ..................6 Hinweis: Abbildungen befinden sich am Ende des englischen Abschnitts. Symbole � Batterie � Im Handbuch nachlesen �...
-
Seite 18: Warnungen Und Vorsichtsmaßnahmen
Überlast sofort zu entfernen. Höheren Bereich wählen oder Messung unterbrechen. Gebrauchsvorbereitung – Auspacken Die Verpackung sollte enthalten: das CR50A, ein Meßkabelsatz (ein schwarz, ein rot), ein Paar Krokodilklemmen, eine 9V Batterie (im Gerät), eine 0.1A/250V Ersatzsicherung (im Gerät), eine Garantiekarte und diese Anleitung. Wenn ein Teil fehlt oder beschädigt ist, zur Verkaufstelle für einen Austausch zurückbringen. - Seite 19 3. Funktionsschalter auf gewünschte Ω Position stellen. 4. Meßspitzen mit Schaltkreis verbinden. Meßwert ablesen. Eine offene Schaltung wird mit Überlast angezeigt. Anmerkung: Im 20ΩBereich erlaubt ein Abgleichpotentiometer den Widerstand der Meßkabel zu kompensieren. Meßspitzen kurzschließen und Knopf drehen bis 0 angezeigt wird. Dioden- und Transistortest (Fig.
-
Seite 20: Sicherheitsmeßkabel
Anmerkung: Zum messen kleinerer Kondensatoren kann die Kapazität der Meßkabel mit dem “CAP ZERO ADJUST” Potentiometer ausgeglichen werden. Anmerkung: Die Anschlüsse kleinerer Kondensatoren können zum Messen auch gleich in die Schlitze am CR50A eingesteckt werden. Sicherheitsmeßkabel Die Meßkabel haben versenkte Bananenstecker um elektrischen Schlag zu vermeiden. - Seite 21 ±(1.5% vMW +1 Dgt) 8.2Hz Testspannung: <3,5V Überlastschutz: flinke 0.1A/250V Sicherung. Diodentest Teststrom: 1mA (approx.) Testspannung: 3.2VDC typisch Anzeige: Spannungsabfall Durchgangstest Akustisches Signal bei R ≤75Ω Überlastschutz: 500VDC oder AC eff. Optional Accessories VC30A: Vinyltragetasche (CR50A und Holster) DL243D: Deluxe Meßkabelsatz TL36A: Ersatzsicherheitsmeßkabel...
-
Seite 22: Fehlersuche/Unterhalt
Anschluß, Zustand von Batterie und Sicherung, richtiger Meßvorgang, Eingangs- und Bereichsgrenzen, usw. Mit Ausnahme des Batterie- und Sicherungswechsels soll jede Reparatur nur durch eine durch Amprobe anerkannte Servicestelle durchgeführt werden. Das Gerät kann mit einer milden Seifenlösung gereinigt werden. Sparsam auftragen und vor Gebrauch gut trocknen lassen. - Seite 23 Reparatur oder Austausch - ausserhalb der Garantieperiode - USA und Kanada Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.
- Seite 25 CR50A Capacitance, Resistance Meter User Manual • Bedienungshandbuch • Manual de uso • Mode d’emploi Spanish...
- Seite 35 CR50A Capacitance, Resistance Meter User Manual • Bedienungshandbuch • Manual de uso • Mode d’emploi French...
