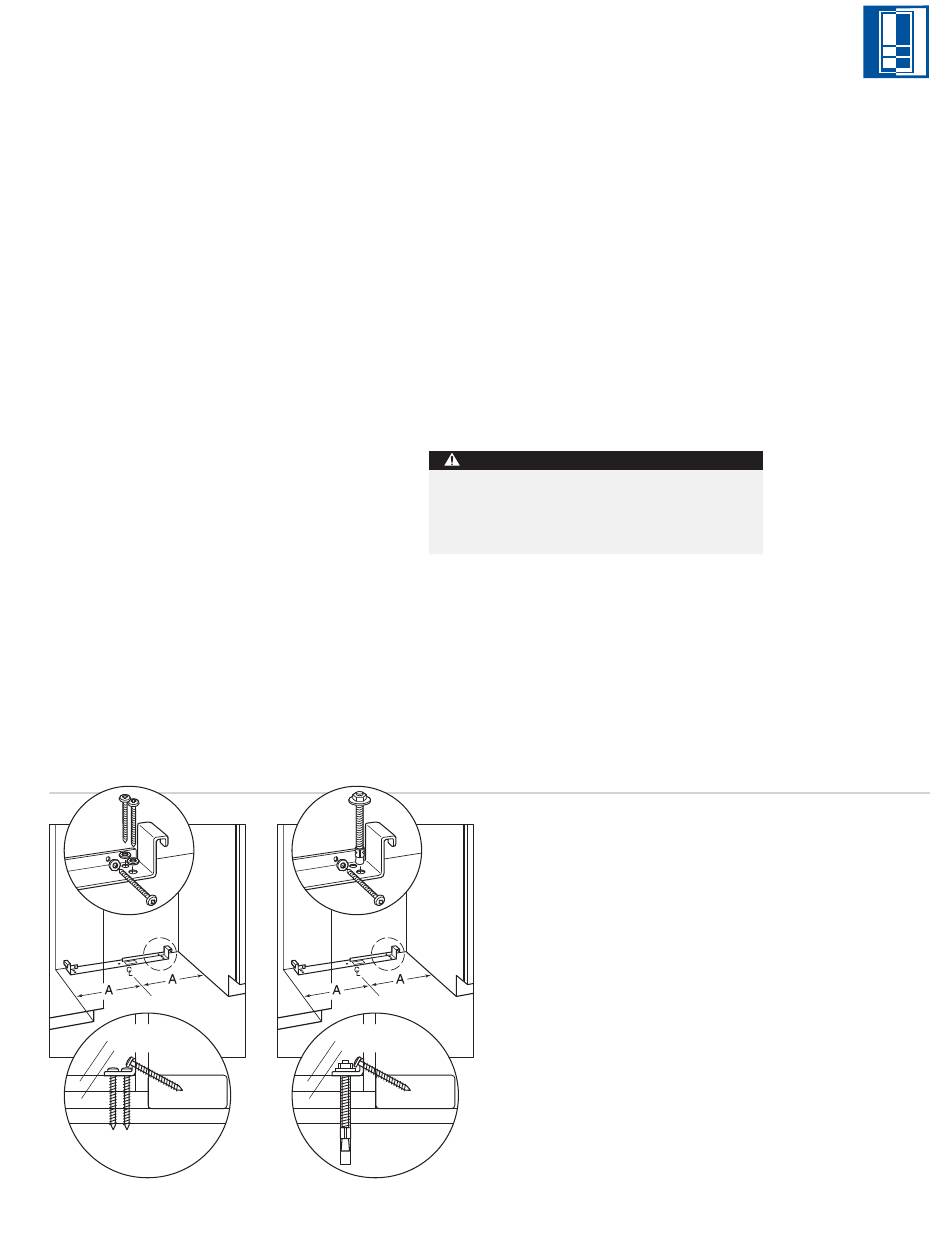

Sub-Zero ICB700TR Installationsanweisungen Seite 93

A N W E I S U N G E N Z U R
I N S TA L L AT I O N D E R K I P P -
S C H U T Z H A L T E R U N G
H O L Z B O D E N A N W E N D U N G E N
Die sechs mitgelieferten Holzschrauben der
Größe Nr. 12 x 63,5 mm und die sechs 6-mm-
Unterlegscheiben (Nr. 12) verwenden. Löcher
mit einem maximalen Durchmesser von 5 mm
vorbohren und darauf achten, dass die Schrauben
das Bodenmaterial durchdringen und mindestens
19 mm in die Wandplatte hineinreichen. Sicher-
stellen, dass die Schrauben fest sitzen. Siehe
Abbildung 1 weiter unten.
Unterkonstruktion des
fertigen Bodens
Wandplatte
Estrich
HOLZBODEN
I N T E G R I E R T E N I N S TA L L AT I O N
Unterkonstruktion des
fertigen Bodens
Wandplatte
Estrich
min.
38
BETON-
mm
BODEN
B E T O N B O D E N A N W E N D U N G E N
Die zwei mitgelieferten Betonankerkeile Nr. 10 x
95,25 mm, zwei Holzschrauben Nr. 12 x 63,5 mm
zwei Unterlegscheiben, Nr. 12, verwenden. Sicher-
stellen, dass die Ankerkeile und Schrauben fest
sitzen. Siehe Abbildung 2 weiter unten.
WICHTIGER HINWEIS: Bei manchen Installa-
tionen müssen die Holzschrauben eventuell in
einem Winkel im Estrich oder dem fertigen Boden
eingeschraubt werden, um die Kippschutzhal-
terung an der Rückwand zu befestigen. Siehe
Abbildungen 1 und 2.
ACHTUNG
Es muss sichergestellt werden, dass sich
keine Elektroleitungen oder Sanitärinstalla-
tionen in diesem Bereich befinden, in die
die Schrauben eindringen könnten.
T E C H N I S C H E D A T E N
Abmessung A
686 mm breite Geräte
914 mm breite Geräte
343 mm
457 mm
93
