I S T RU Z I O N I P E R L ' I N S TA L L A Z I O N E
I N S TA L L A Z I O N E D E L L A B A R R A
A N T I R I B A L T A M E N T O
A P P L I C A Z I O N E P E R P A V I M E N T I I N
L E G N O
Usare le sei viti per legno #12 x 63,5 mm e le
sei rondelle piatte #12 in dotazione. Praticare
dei fori pilota con diametro massimo da 5 mm
ed accertarsi che le viti penetrino attraverso il
materiale del pavimento e nella piastra della
parete per un minimo di 19 mm. Accertarsi che

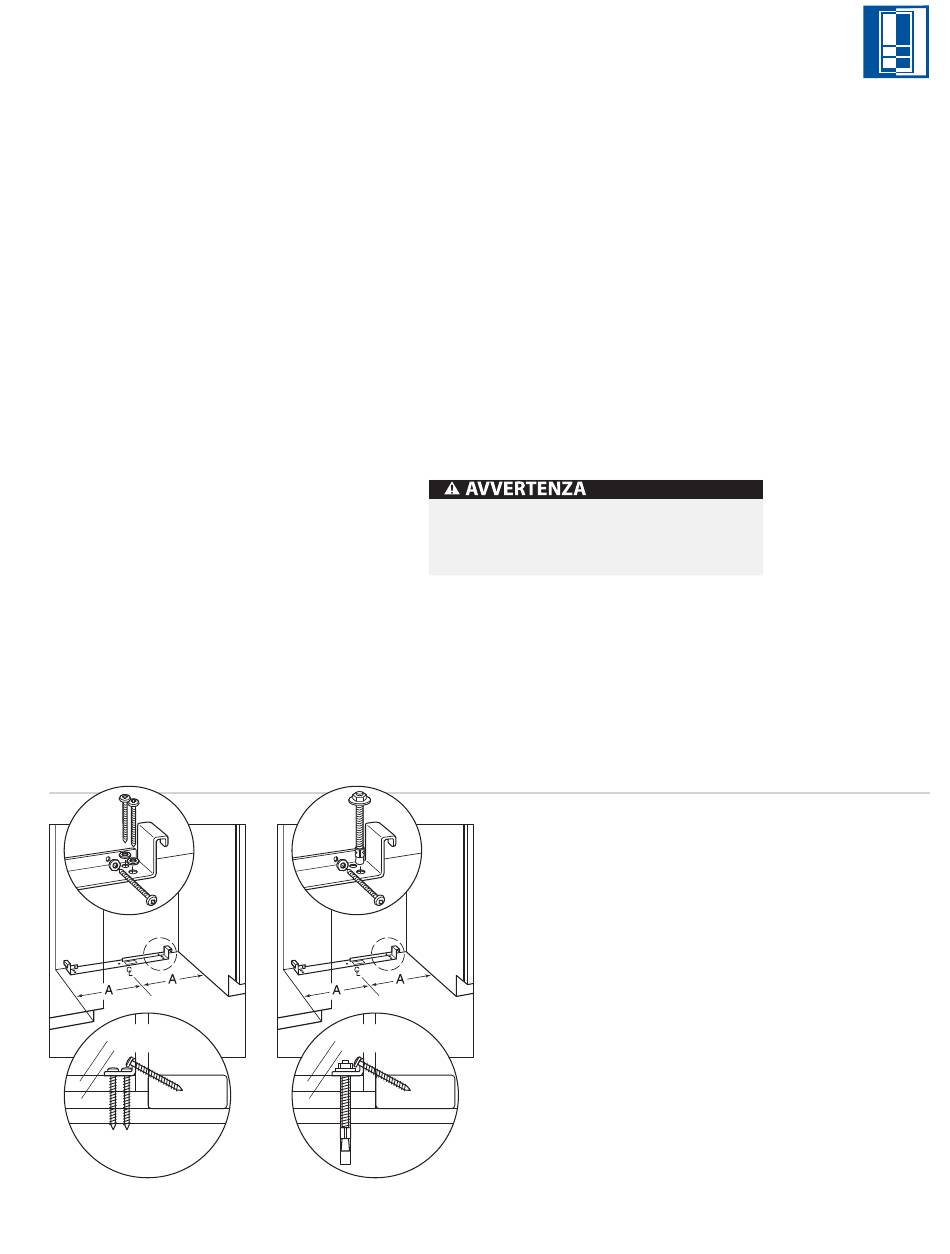

le viti siano ben serrate. Vedere l'illustrazione 1
di cui sotto.
Pavimento finito
Strato sottostante
Piastra
da parete
Intercapedine
PAVIMENTO
IN LEGNO
Illustrazione 1
I N T E G R A T A
A P P L I C A Z I O N E P E R P A V I M E N T I I N
C E M E N T O
Usare i due tasselli per cementi #10 x 95,25
mm, le due viti per legno #12 x 63,5 mm e le
due rondelle piatte #12 in dotazione. Accertarsi
che i tasselli e le viti siano ben serrati.
Consultare l'illustrazione 2 di cui sotto.
NOTA IMPORTANTE: in alcune installazioni
l'intercapedine o il pavimento finito potrebbero
richiedere l'angolazione delle viti per legno
usate per fissare la barra antiribaltamento
alla parete posteriore. Vedere le
illustrazioni 1 e 2.
Accertarsi che non vi siano cavi elettrici
o tubi dell'acqua nell'area attraversata
dalle viti.
Pavimento finito
Strato sottostante
Piastra
da parete
Intercapedine
38
PAVIMENTO
mm
IN CEMENTO
min
Illustrazione 2
S P E C I F I C H E
Dimensione A
Unità con larghezza di 686 mm
Unità con larghezza di 914 mm
343 mm
457 mm
