I N S T RU C C I O N E S D E I N S TA L AC I Ó N
I N S TA L A C I Ó N D E L

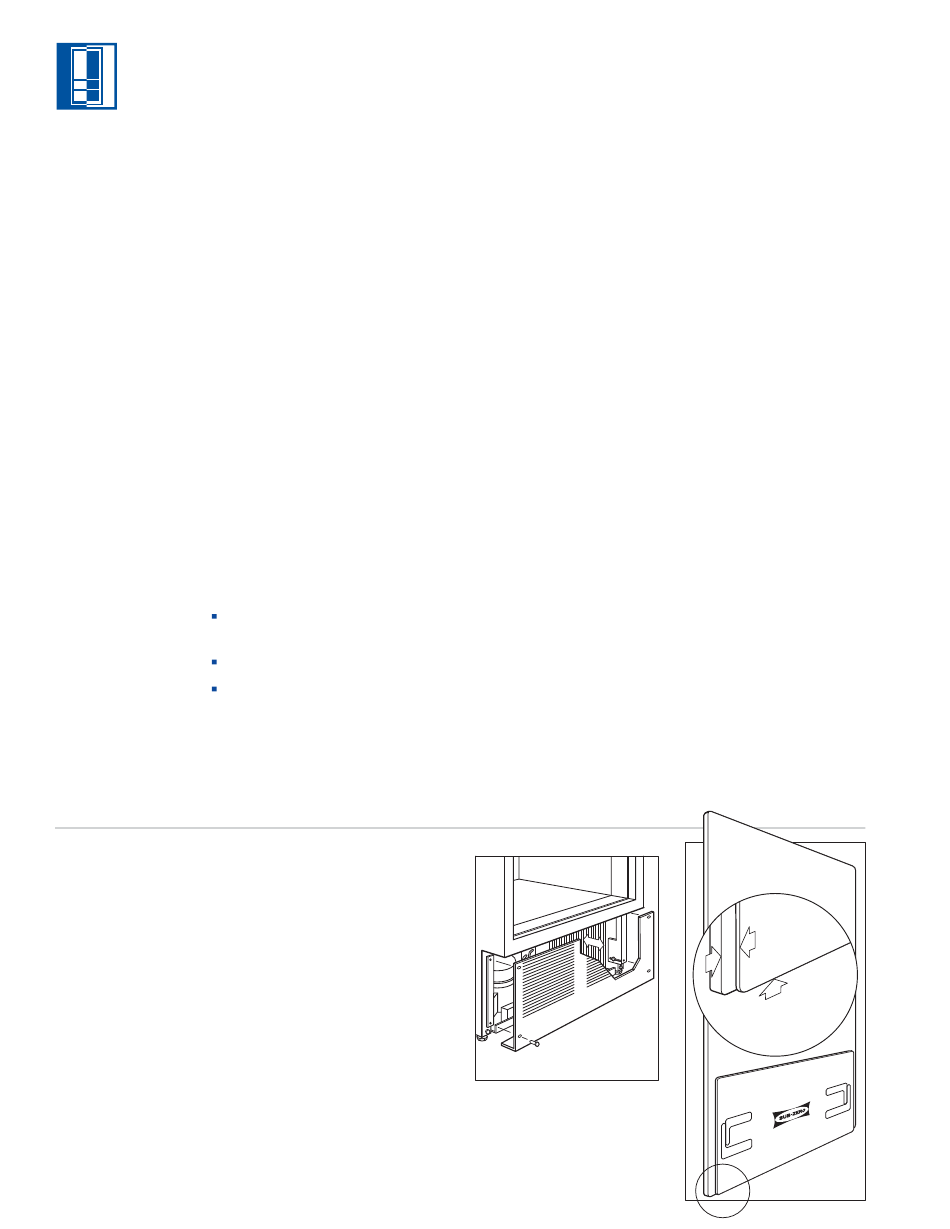

Una vez que la unidad integrable está bien sujeta
en su sitio, puede proceder a instalar el
zócalo/ rejilla. El conjunto de montaje se puede
adaptar con el fin de que esta pieza decorativa
quede bien empotrada. Vea la ilustración 11 a
continuación.
R E Q U I S I T O S
Vuelva a conectar la unidad a la red eléctrica.
D E L P A N E L
NOTA IMPORTANTE: Es necesario que la unidad
tenga ventilación a través de las aletas que sobre-
Los paneles de la
puerta y de los
salen del zócalo/ rejilla. Aunque puede cubrir la
cajones deben tener
parte cerrada, no bloquee la ventilación a través
un grosor mínimo
de estas aletas. El panel del cajón inferior puede
de 16 mm.
quedar colgado delante de estas aletas pero la
El peso del panel de
moldura de la base no debe cubrirlas.
la puerta no puede
NOTA IMPORTANTE: El zócalo/ rejilla debe ser
superar los 18 kg y
extraíble para que pueda sacarlo en caso de
cada panel de cajón
no puede superar avería. El suelo no puede ser un impedimento
los 5 kg de peso
para esta operación.
en el caso de las
NOTA: Si lo desea, puede pintar el zócalo/ rejilla
unidades con un
ancho de 686 mm. con otro color. Para ello, realice este sencillo
En cambio, en las
procedimiento:
unidades que miden
Lije la superficie que va a pintar con una lija
914 mm de ancho,
de grano fino.
el límite de peso del
panel de la puerta
Limpie la superficie con alcohol y déjela secar.
se sitúa en 24 kg y
en 7 kg para cada
Utilice una pintura de esmalte brillante al
panel de cajón.
aceite para uso doméstico o industrial.
38
I N T E G R A B L E
Z Ó C A LO / R E J I L L A
Ilus. 11
I N S TA L A C I Ó N D E L PA N E L
En el diseño integrable se utilizan tiradores y
paneles decorativos de madera o de otros mate-
riales que el cliente proporcione. Existen paneles
de acero inoxidable como accesorios opcionales
que se pueden solicitar al distribuidor de Sub-
Zero. Para obtener la información del distribuidor
más cercano, visite nuestra página Web
www.sub-zero.com
Antes de comenzar la instalación, compruebe si
el material y el acabado de los paneles son los
deseados.
Los paneles de la puerta y de los cajones deben
tener un grosor mínimo de 16 mm. El peso del
panel de la puerta no puede superar los 18 kg y
cada panel de cajón no puede superar los 5 kg
de peso en el caso de las unidades con un ancho
de 686 mm. En cambio, en las unidades que
miden 914 mm de ancho, el límite de peso del
panel de la puerta está en 24 kg y en 7 kg para
cada panel de cajón.
Los tiradores en forma de D son las piezas que
se recomiendan. Los tiradores deben situarse en
la lado opuesto a las bisagras, en el centro de la
puerta del armario y en la zona central superior
del panel de los cajones. Podría ser necesario
encastar las cabezas de los tornillos para que
estas piezas no obstaculicen el acoplamiento
de los paneles en la puerta o en los cajones
de la unidad.
Se recomienda instalar en primer lugar el panel
de la puerta de las unidades altas y, a contin-
uación, los paneles de los cajones superior e
inferior.
Vista trasera del panel de la puerta
Parte inferior de la plantilla
alineada con la parte inferior
del panel de la puerta
El espacio
en los bordes
laterales depende
del diseño
Ilus. 12
