I N T E G R I E R T E
G E S A M T A B M E S S U N G E N
Modelle ICB700BR, ICB700BFI und ICB700BCI
mm
G R U N D G E R Ä T E
13
Modell ICB700BR
mm
Nur Kühlschrank
Modell ICB700BFI
Nur Gefrierschrank
mit Eiswürfelbereiter
518
mm
Modell ICB700BCI
Kühlschrank |
Gefrierschrank mit
Eiswürfelbereiter
T E C H N I S C H E
D A T E N
Gesamtabmessungen
Breite 686 mm
Höhe 876 mm
Tiefe 610 mm
Bearbeitete Öffnung
I N S T A L L A T I O N
Breite 686 mm
Modelle ICB700BR, ICB700BFI
Höhe 876 mm
und ICB700BCI
Tiefe 635 mm*
Modelle ohne Eiswürfelbereiter
benötigen keinen Wasserleitungsan-
*Die Tiefe des Geräts
schluss.
beträgt 610 mm vom
vorderen Ende des
Geräts bis zur Rückseite.
Bei Ihrem Design muss
das Gerät eventuell
etwas zurück geschoben
oder die Schränke
müssen nach vorne
versetzt werden, um ein
bündiges Aussehen zu
erzielen. Dazu ist eine
Mindestrohbauöff-
nungstiefe von 635 mm
erforderlich.
HINWEIS: EINE KIPPSCHUTZHALTERUNG MUSS INSTALLIERT WERDEN,
88

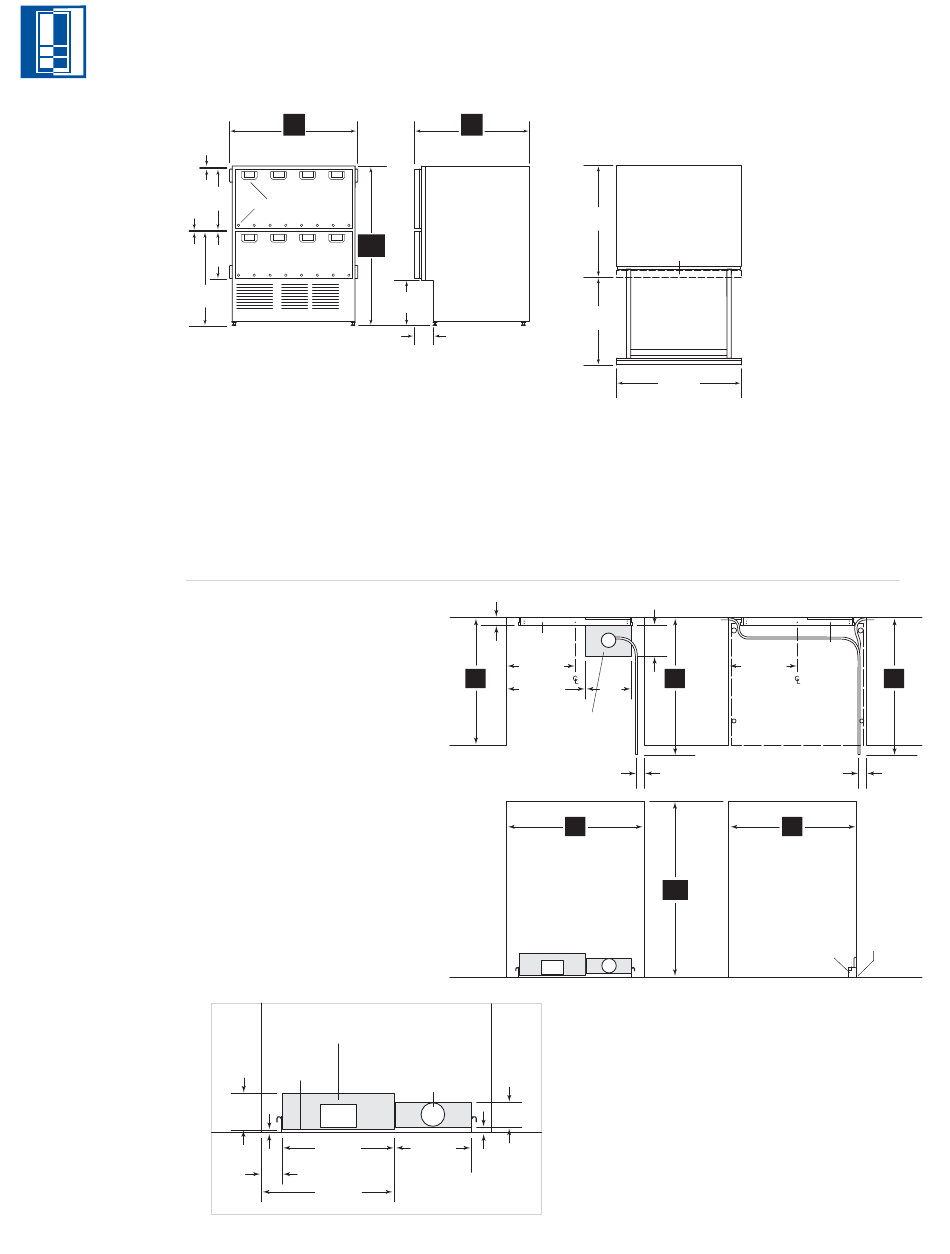

I N S TA L L AT I O N S S P E Z I F I K AT I O N E N
686
mm
10
(GERÄTEABMESSUNG)
337
mm
TÜRMONTAGEDETAIL
876
mm*
260
mm
VORDERANSICHT
*13 mm ± ANPASSUNG AN NIVELLIERFÜSSEN
KIPPSCHUTZHALTERUNG SOLLTE 610 mm
VON DER VORDERSEITE DES GERÄTS
OHNE PLATTEN ZUR RÜCKSEITE
DER KIPPSCHUTZHALTERUNG
UM EIN ABKIPPEN DES GERÄTS NACH VORNE ZU VERHINDERN
ELEKTRIK IM SCHATTIERTEN
BEREICH UNTERBRINGEN
KIPPSCHUTZ-
(HINTERE EINFÜHRUNG)
HALTERUNG
IM SCHATTIERTEN BEREICH
114
E
mm
330 mm
6
mm
64 mm
394 mm
610
mm
(GERÄTEABMESSUNG)
248
mm
102
mm SEITENANSICHT
DRAUFSICHT
KIPPSCHUTZ-
38
HALTERUNG*
mm
343 mm
635
mm
394 mm
WASSERLEITUNG
UNTERE
EINFÜHRUNGSPOSITION
*PLATZIERUNG DER
ERFOLGEN.
E
VORDERANSICHT
WASSERLEITUNG
UNTERBRINGEN
76
W
mm
229 mm
19
mm
610
mm
SCHUBLADE GESCHLOSSEN
495
mm*
657 mm
DRAUFSICHT
*SCHUBLADENPLATTENDICKE NICHT INBEGRIFFEN
152
W
mm
343 mm
686
mm
229
mm
EINFÜHRUNGSPOSITIONEN
38 mm
686
mm
876
mm
W
DRAUFSICHT
KIPPSCHUTZ-
HALTERUNG
686
mm
WASSERLEITUNG
SEITLICHE
38 mm
635
mm
WASSERLEITUNG
SEITLICHE
EINFÜHRUNGS-
KIPPSCHUTZ-
HALTERUNG POSITION
SEITENANSICHT
