I N S T RU C C I O N E S D E I N S TA L AC I Ó N

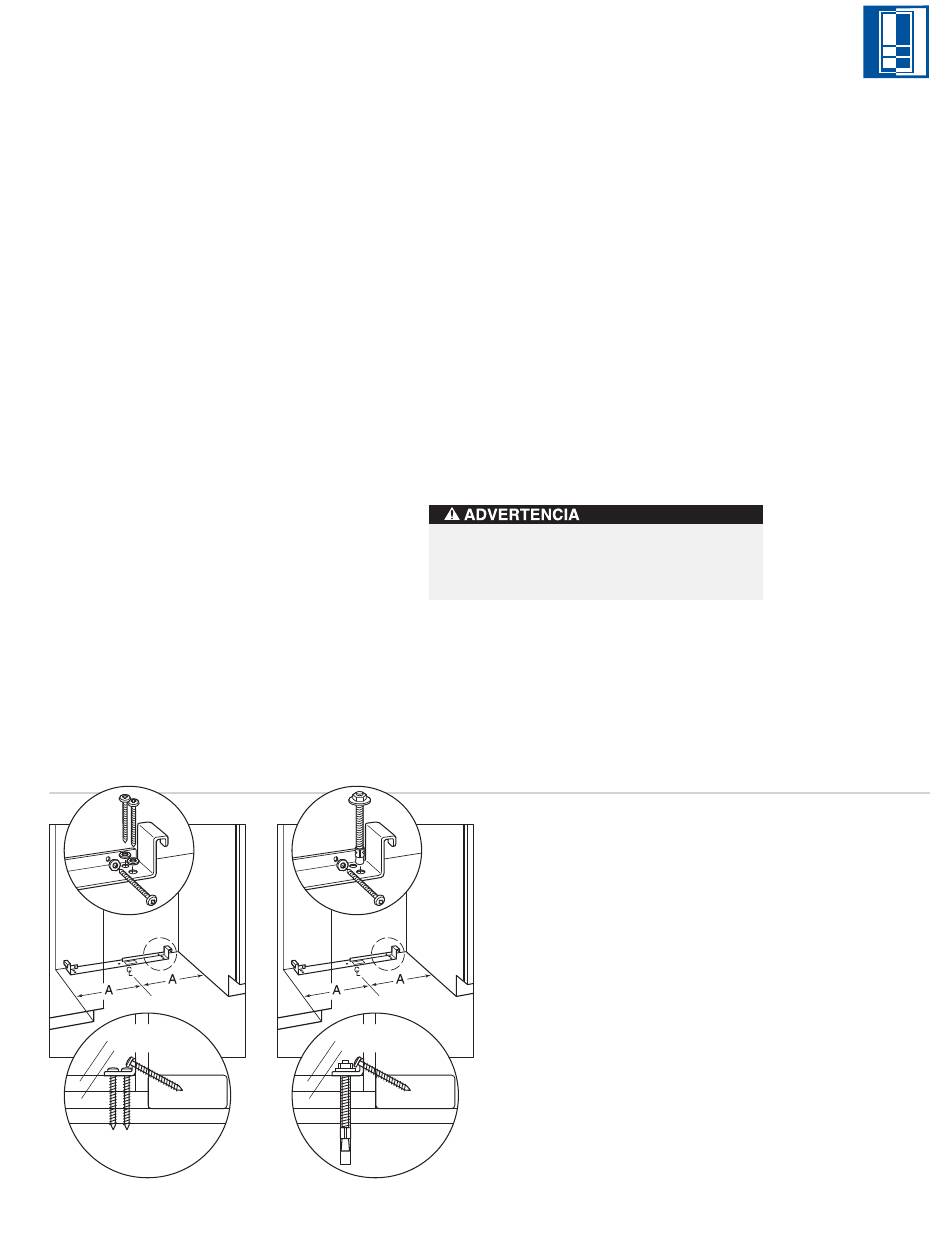

I N S TA L A C I Ó N D E L
A N T I - V U E LC O
A P L I C A C I O N E S E N S U E L O D E
M A D E R A
Utilice los seis tornillos de madera del nº 12 x
63,5 mm y los seid arandelas planas del nº 12
proporcionados. Taladre agujeros guía con un
diametro máximo de 5 mm y asegúrese de que
los tornillos se insertan en el material del suelo
y en la placa de la pared un mínimo de 19 mm.
Procure que los tornillos queben bien apreta-
dos. Vea a continuación la ilustración 1.
Base
Suelo Acabado
Placa de pared
Tipo de suelo
SUELOS DE
MADERA
Ilus. 1
I N T E G R A B L E
S O P O R T E
Base
Suelo Acabado
Placa de pared
Tipo de suelo
38
SUELOS DE
mm
HORMIGÓN
min
Ilus. 2
A P L I C A C I O N E S E N S U E L O D E
H O R M I G Ó N
Utilice los dos anclajes de expansión para
hormigón del nº 10 x 95,25 mm, dos tornillos
de madera del nº 12 x 63,5 mm y dos arandelas
planas del nº 12 proporciondos. Procure que
los anclajes y los tornillos queben bien apreta-
dos. Vea la siguiente ilustración 2 .
NOTA IMPORTANTE: En algunas instala-
ciones, es posible que debido al tipo de suelo
o al acabado de éste, necesite colocar inclina-
dos los tornillos de madera utilizados para
sujetar el soporte anti-vuelco a la pared
trasera. Consulte las ilustraciónes 1 y 2.
Compruebe que no hay cables eléctricos
ni tuberías en el área en la que se van a
introducir los tornillos.
E S P E C I F I C A C I O N E S
Medida A
Unidades con un ancho de 686 mm
Unidades con un ancho de 914 mm
343 mm
457 mm
