S P E C I F I C H E P E R L ' I N S TA L L A Z I O N E

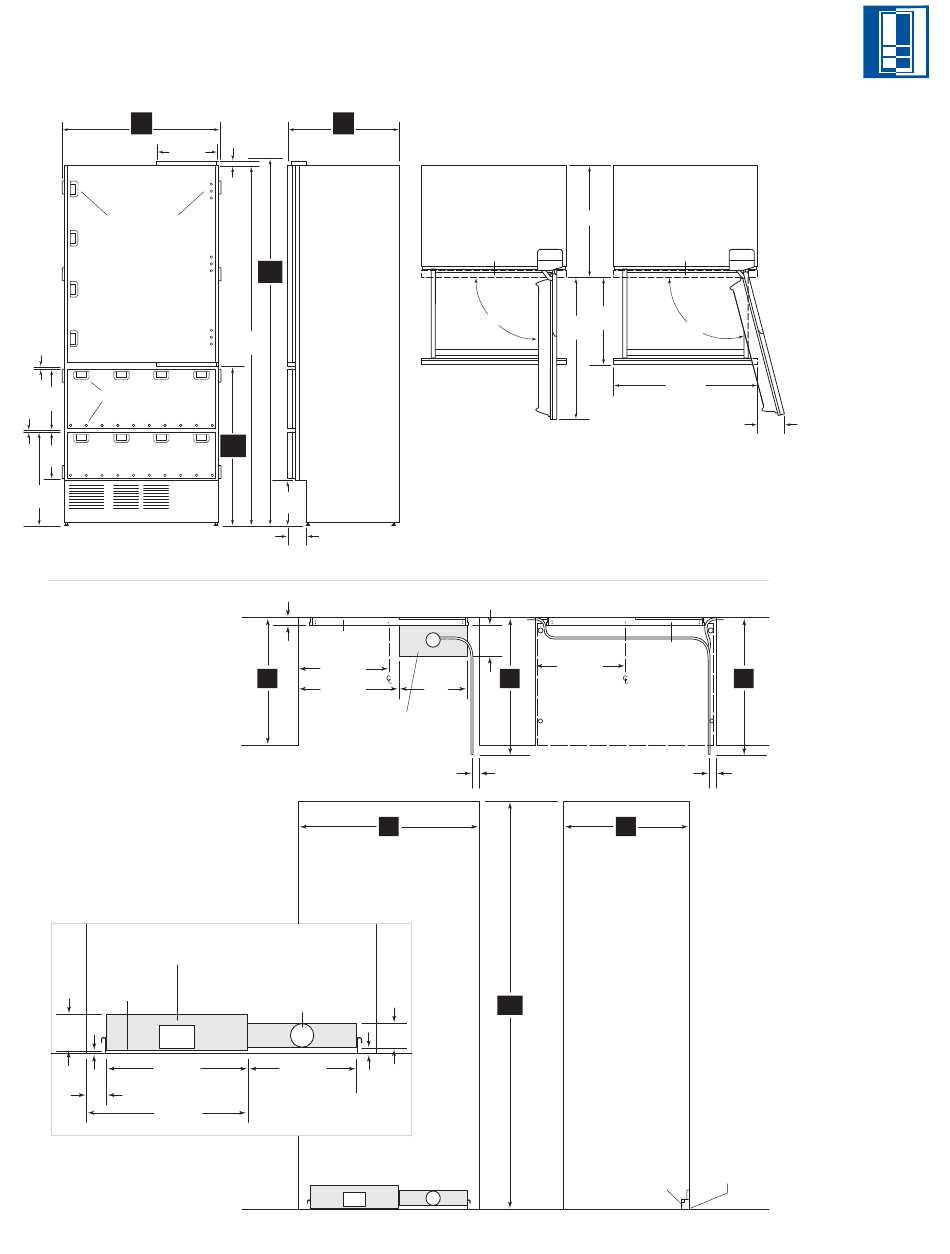

D I M E N S I O N I G E N E R A L I
Modelli ICB736TR e ICB736TCI
914
mm
(DIMENSIONE UNITÀ)
356 mm
DETTAGLIO
ATTACCO PORTA
10
mm
337
DETTAGLIO ATTACCO
mm
13
CASSETTO
mm
260
mm
518
mm

VISTA ANTERIORE

* 13 mm ± DI REGOLAZIONE NEI PIEDINI DI LIVELLAMENTO
I N S T A L L A Z I O N E
Modelli ICB736TR
e ICB736TCI
I modelli senza un fabbrica-
tore di ghiaccio non
richiedono un allacciamento
per la conduttura idrica.
*LA POSIZIONE DELLA
BARRA ANTIRIBALTAMENTO
DEVE ESSERE DI 610 mm
DALLA PARTE ANTERIORE
DELL'UNITÀ SENZA PANNELLI
AL RETRO DELLA BARRA
ANTIRIBALTAMENTO.
INDIVIDUARE L'IMPIANTO
ELETTRICO NELL'AREA
OMBREGGIATA
BARRA
ANTIRIBALTA-
MENTO
114
E
mm
445 mm
6
mm
64 mm
508 mm
NOTA: INSTALLARE LA BARRA ANTIRIBALTAMENTO
PER IMPEDIRE CHE L'UNITÀ SI RIBALTI IN AVANTI
I N T E G R A T A
610
mm
SOMMITÀ
(DIMENSIONE UNITÀ)
DELL'IN-
CASSO
33
mm
2.032
mm*
1.976
mm*
876
mm*
248
mm
102
mm
VISTA
LATERALE
VISTA DALL'ALTO
BARRA
38 ANTIRIBALTA-
mm MENTO*
457 mm
635
mm
508 mm
PUNTO INFERIORE
DI INGRESSO
CONDUTTURA IDRICA
914
mm
INDIVIDUARE LA CONDUTTURA
IDRICA (PUNTO POSTERIORE)
NELL'AREA OMBREGGIATA
76
W
mm
343 mm
19
mm
E
VISTA ANTERIORE
610 mm
PORTA/CASSETTO
CHIUSI
495
90˚
876 mm*
mm*
APERTURA PORTA DI 90°
VISTA DALL'ALTO
*
SPESSORE PANNELLO PER PORTA/CASSETTO NON INCLUSO –
LA DIMENSIONE VARIA CON L'INSTALLAZIONE
VISTA DALL'ALTO
152
W
mm
457 mm
686
mm
343
PUNTI LATERALI
mm
DI INGRESSO
CONDUTTURA IDRICA
38 mm
2.032
mm
ANTIRIBALTAMENTO
W
VISTA LATERALE
PORTA/CASSETTO
CHIUSI
105˚
886 mm
APERTURA PORTA MASSIMA
178
mm*
BARRA
ANTIRIBALTA-
MENTO
686
mm
38 mm
635
mm
PUNTO
LATERALE
DI INGRESSO
CONDUTTURA
BARRA
IDRICA
U N I T À V E R T I C A L E
Larghezza di 914 mm
Modello ICB736TR
Solo frigorifero
Modello ICB736TCI
Frigorifero | Freezer con
fabbricatore di ghiaccio
S P E C I F I C H E
Dimensioni generali
Larghezza 914 mm
Altezza 2.032 mm
Profondità 610 mm
Incasso finito
Larghezza 914 mm
Altezza 2.032 mm
Profondità 635 mm*
*La profondità dell'unità
è 610 mm dalla parte
anteriore a quella poste-
riore. Il design specifico
potrebbe richiedere lo
spostamento indietro
dell'unità o in avanti
dei mobili per un aspetto
a filo. Questo richiede
una profondità incasso
minima di 635 mm.
